集成多绘图功能的工程教学用量角器

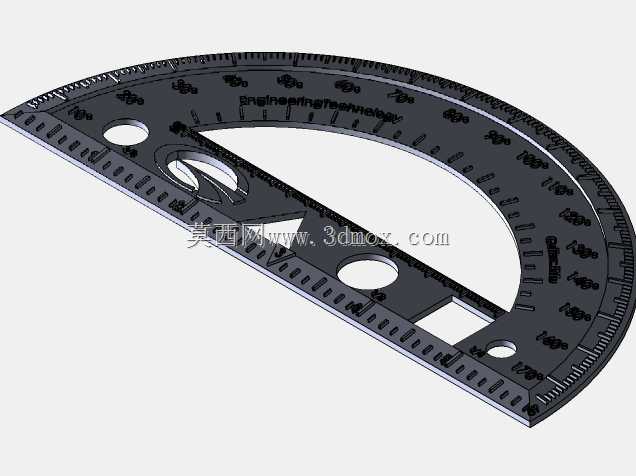

这款多用量角器主要面向工程类专业教学场景、日常手工制图作业场景设计，可作为工程专业学生、一线制图人员的常备手工具，替代传统单一功能的量角器与直尺，减少绘图时工具切换的频次，提升手绘制图的效率。在实际使用过程中，它既可以完成0到180度范围内的角度测量与角度绘制作业，直边段集成了公制长度刻度，可满足常规直线段的测量与绘制需求，同时尺身预留了不同直径的标准圆形绘制孔、方形与三角形定位槽，无需额外搭配圆规、模板尺，就能快速绘制出标准尺寸的圆、正方形、正三角形等工程制图中高频使用的基础几何图形，适配习题演算、方案草稿绘制、手工标注等多种轻量绘图场景。设计过程中充分兼顾了功能集成与握持使用的手感，整体采用半圆加直边的经典量角器轮廓，尺身边缘做了细微的倒角处理，避免长期握持使用时划伤手部，刻度采用凹刻填充工艺，长期使用摩擦也不会出现刻度模糊脱落的问题；尺身开设的多个镂空孔，一方面是作为几何图形绘制的定位孔，可绘制三种不同直径的标准圆形，另一方面也能减轻尺身整体重量，同时方便穿绳收纳，减少桌面占用空间。尺身的厚度控制在常规塑料绘图尺的合理区间，既保证了尺身的刚性，绘图按压时不会出现弯折变形导致的绘图误差，也不会因为过厚导致笔尖与刻度之间存在过大间隙，产生视差影响绘图与测量精度。直边段的长度适配常规作业本、工程草稿纸的幅面，角度刻度沿半圆弧均匀排布，每一度都有清晰的刻度标识，整十度位置做了加长刻度线与数值标注，读数直观便捷。尺身上预留的方形、三角形槽位尺寸匹配工程制图常用的小规格几何图形比例，绘制时只需将笔尖卡入对应槽位，依托槽边导向就能快速画出规整的图形，无需反复测量定位，能有效降低手工绘图的误差，提升绘图速度，完全满足工程专业日常学习、习题绘制、现场草稿标注等场景的使用需求。
