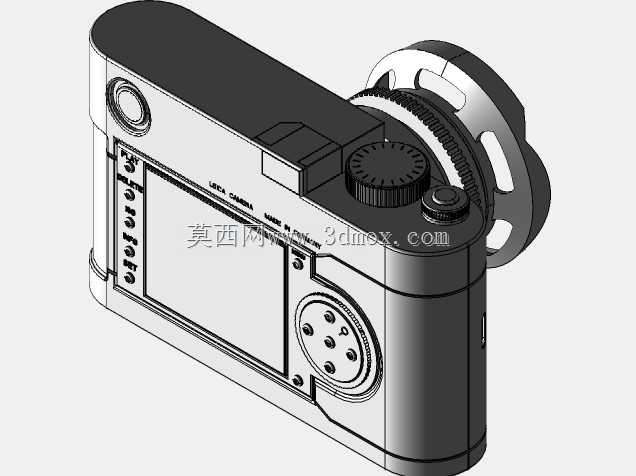

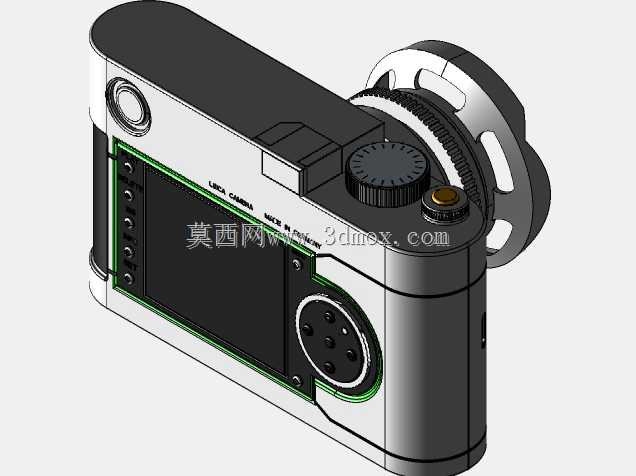

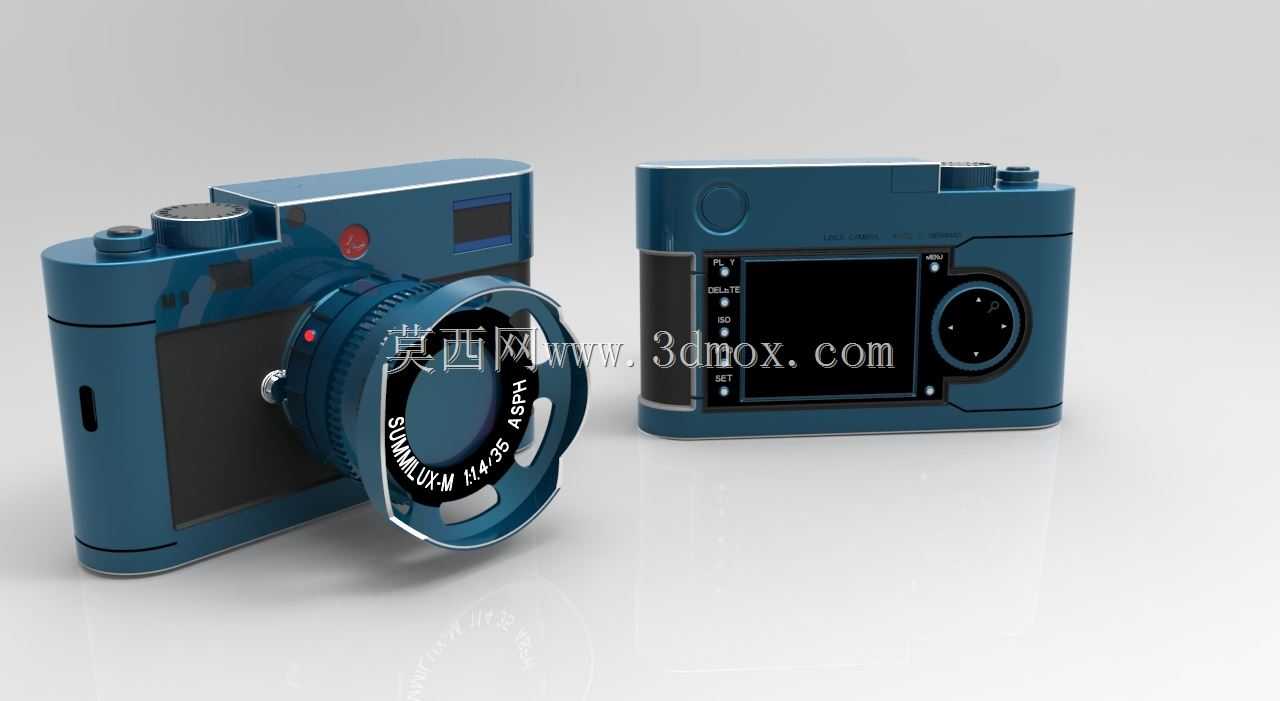

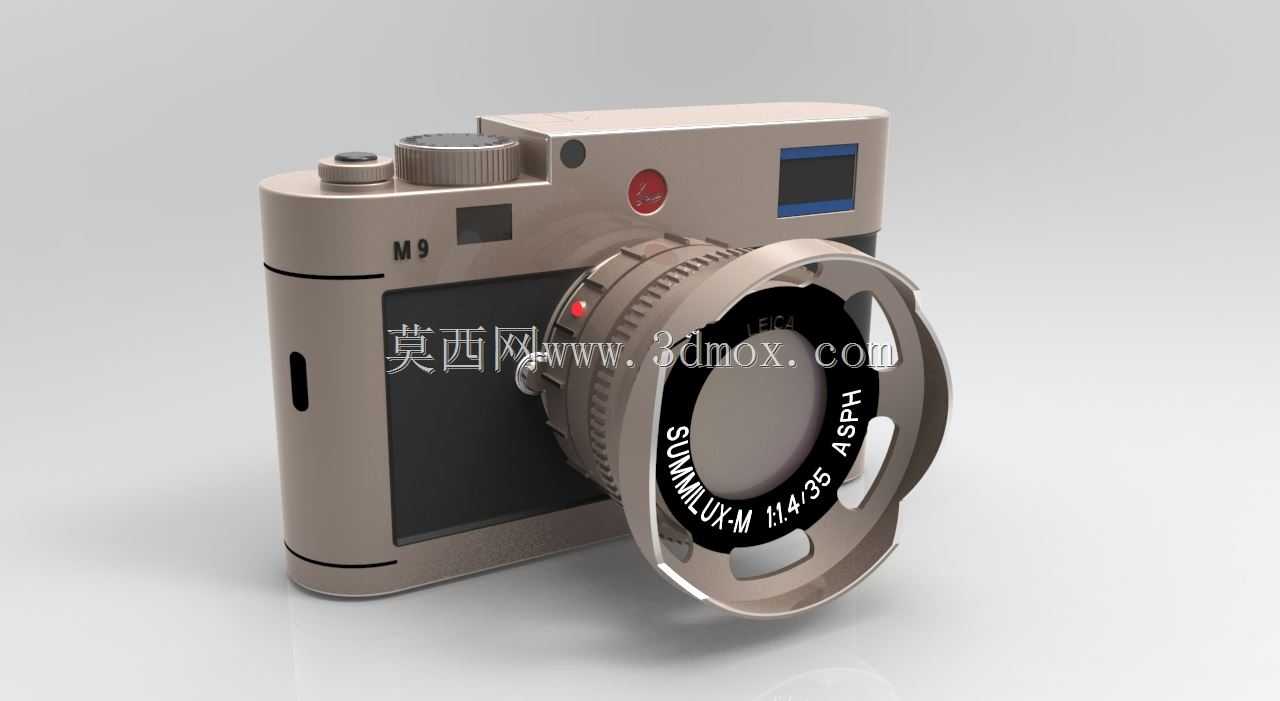

徕卡M9旁轴数码相机外观结构建模设计

本次建模还原的是经典旁轴取景数码相机的完整外观与结构装配关系，这类产品属于专业影像消费电子领域，主要面向专业摄影从业者、高端摄影爱好者群体，实际使用场景覆盖人文纪实拍摄、街头摄影、商业静物采风等多种专业创作场景，是兼顾便携性与成像素质的专业影像采集设备。从产品功能特性来看，该款相机采用旁轴同轴取景结构，相较于单反相机取消了反光板箱结构，大幅压缩了机身厚度与整体重量，机身集成了黄斑联动测距机构、手动镜头卡口、背部液晶显示屏、操控按键组、快门拨盘、感光度调节转盘等核心功能部件，镜头部分搭载了标准定焦人文镜头，镜身集成光圈调节环、对焦环与镜头标识刻印区域，遮光罩采用花瓣式异形结构，可在大光圈拍摄时有效规避边缘杂光进入镜头，提升画面边缘成像对比度。从设计思路层面，建模过程严格遵循旁轴相机的经典比例逻辑，机身正面保留了标志性的红色品牌标识点，顶部采用阶梯式布局排布热靴接口、快门按键与参数拨盘，背部屏幕区域做了下沉式边框设计，既可以保护屏幕免受日常剐蹭，也能让机身视觉厚度更显轻薄；机身握持侧做了微弧收边处理，贴合人手握持时的虎口曲线，提升长时间持握拍摄的舒适度，蒙皮区域做了凹凸纹理的结构预留，可提升握持摩擦力，避免拍摄时手滑脱落。从外形尺寸与安装边界来看，该款相机机身整体宽度控制在139mm以内，机身高度约80mm，厚度约37mm，搭配标准定焦镜头后的整体前伸长度约62mm，镜头卡口采用徕卡M型卡口标准，卡口端面与机身正面的装配间隙预留0.15mm的装配公差，可兼容同卡口规格的各类替换镜头；背部屏幕的安装边界距离机身左右侧边各12mm，距离底部握持区域22mm，符合单手拇指操控的触控 reach 范围，顶部热靴接口的安装槽位深度为5mm，可兼容标准规格的外接闪光灯、光学取景器等拓展配件，机身底部的三脚架安装孔位于机身重心垂直线上，安装快装板后可保证镜头光轴与云台水平面保持平行，满足长曝光拍摄时的稳定性要求。
