带机械夹爪的水下作业遥控潜水器结构

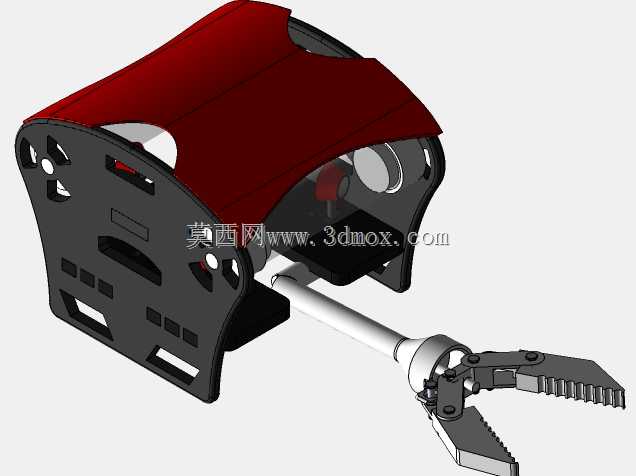

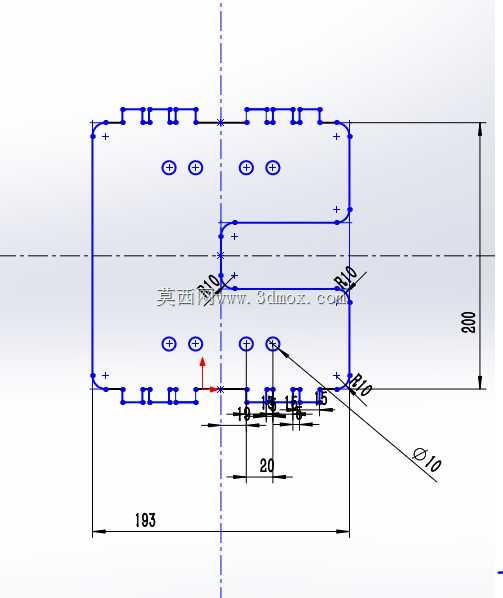

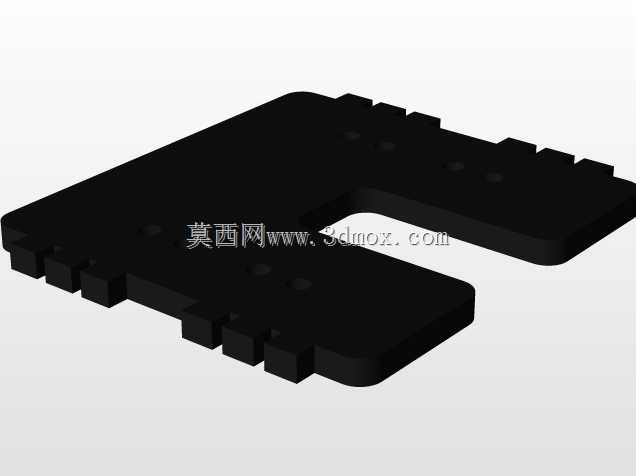

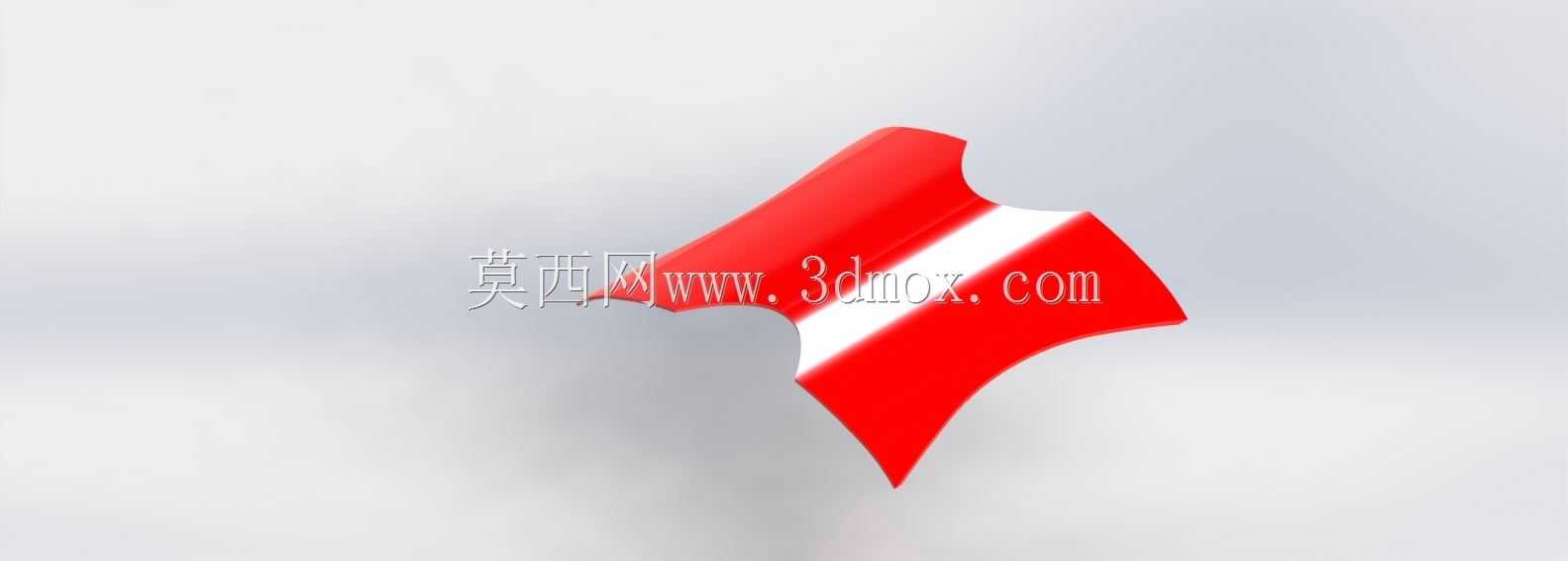

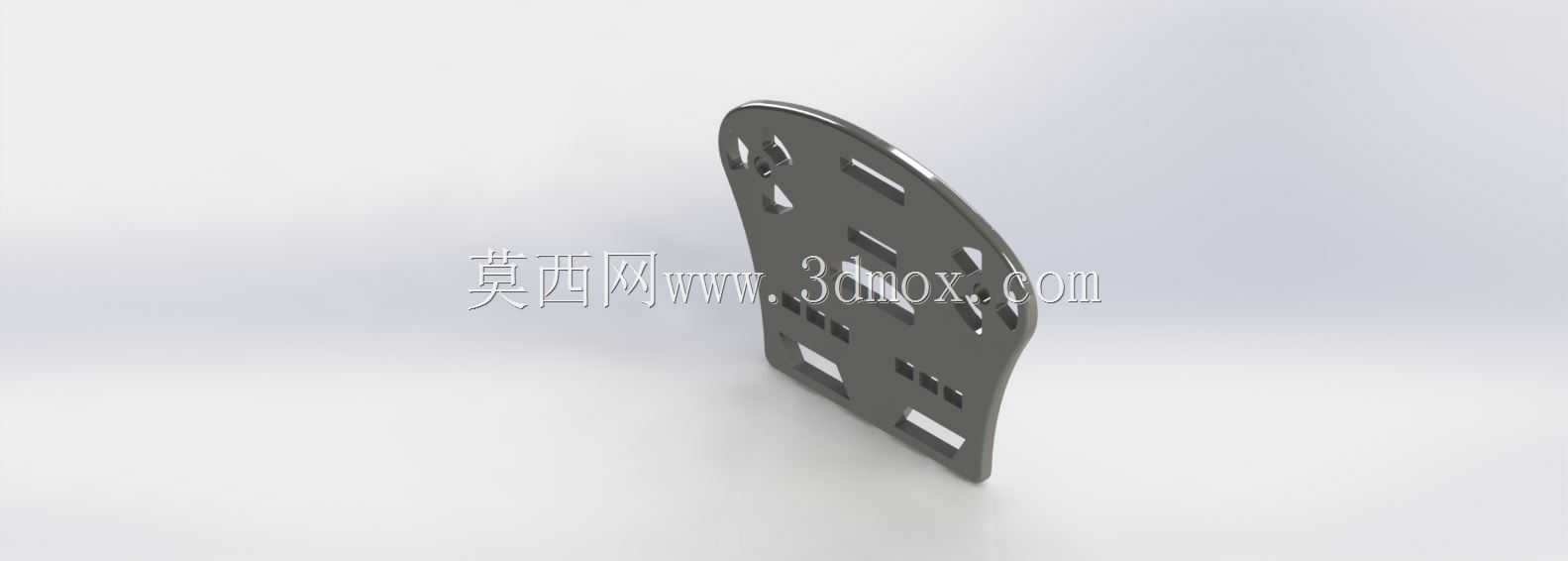

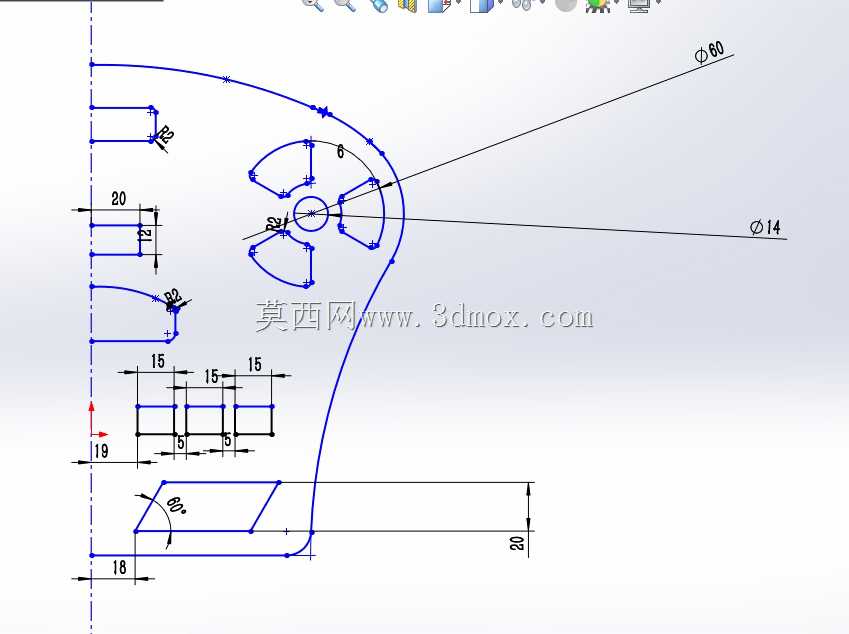

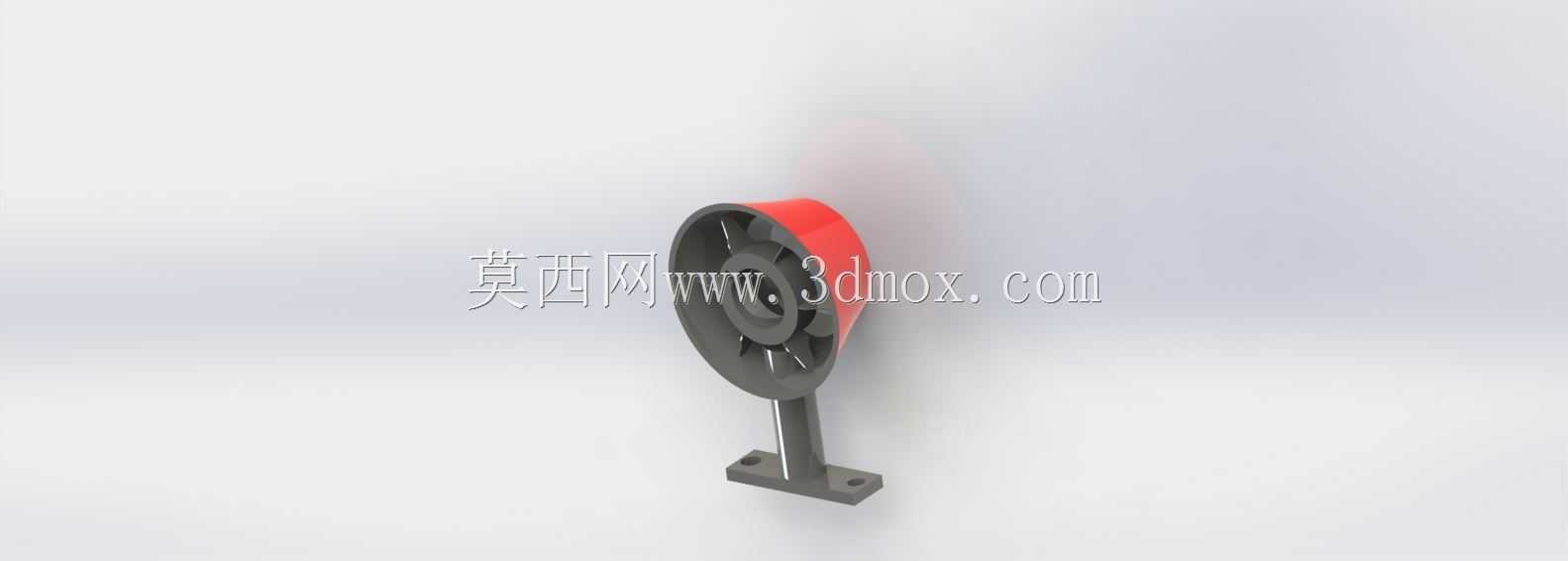

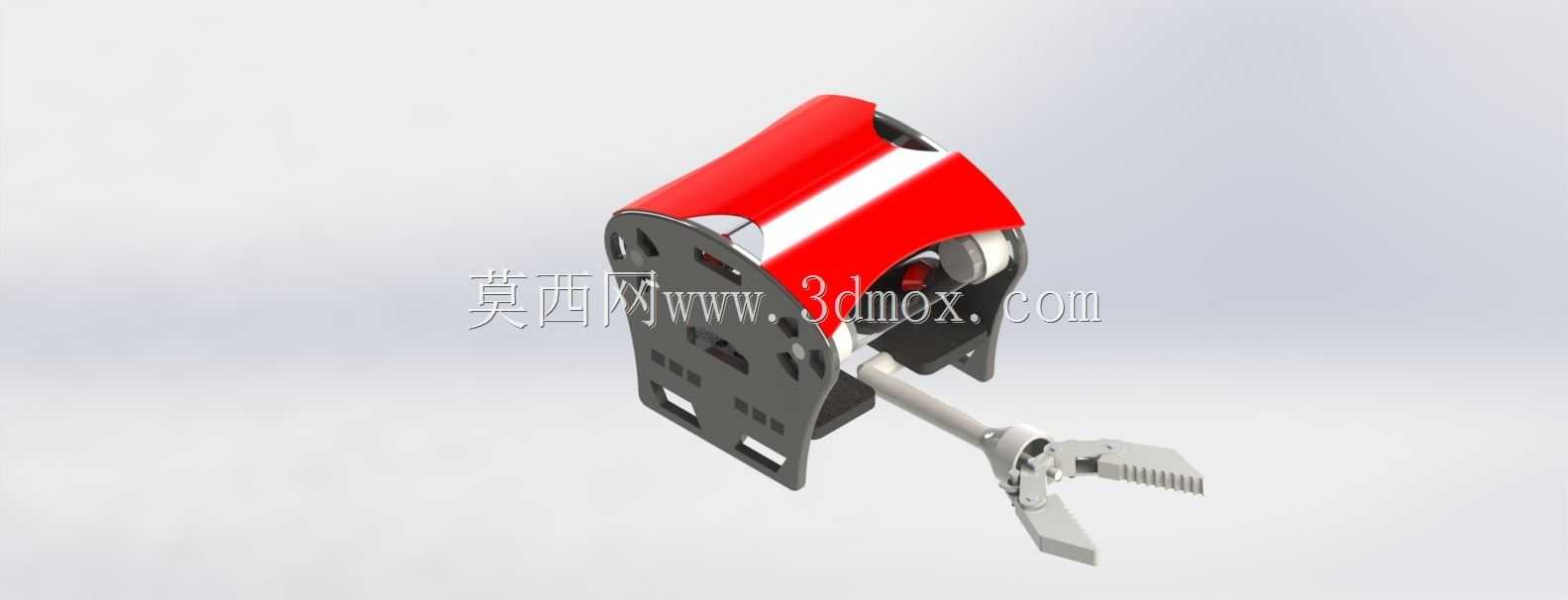

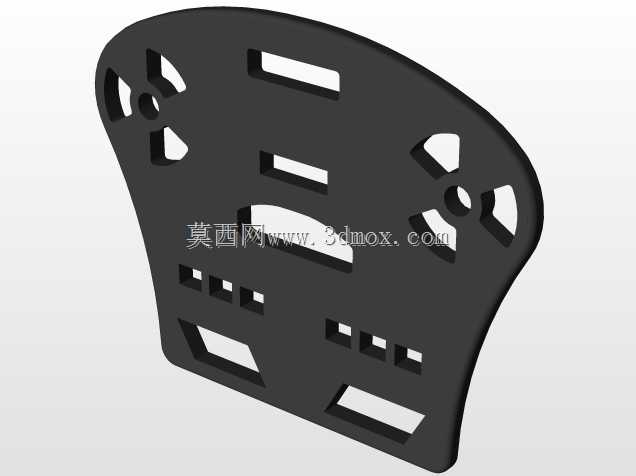

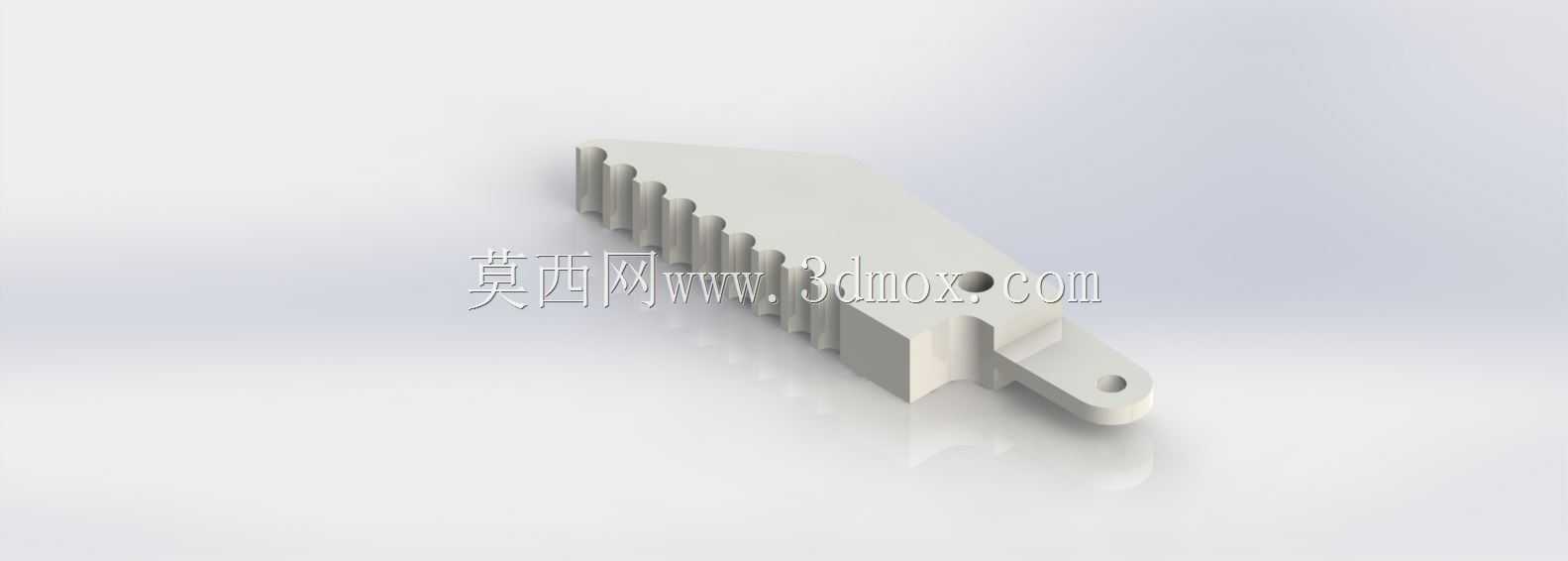

这款带作业夹爪的遥控潜水器，主要面向近岸浅水域的水下探查、轻量作业场景设计，可应用于水产养殖区的网箱巡检、水下附着物清理、小型落水物件打捞，也可适配内河航道的水下障碍物排查、水工建筑表层的初步检测、近岸水下考古的表层探查作业，还能作为休闲潜水的辅助探查设备，替代人工进入狭窄、能见度偏低的浅水域完成基础作业，降低潜水人员的水下作业风险。设备整体采用流线型弧面上盖设计，上盖曲面顺着水流方向做顺滑过渡，能够有效降低水下航行时的正面水流阻力，减少航行过程中的紊流扰动，提升水下行进的稳定性，降低动力单元的能耗。主体框架采用镂空式结构设计，框架上预留多组规则排布的安装槽位，既可以减轻设备自身的整体重量，提升水下浮力配平的调整空间，也方便内部电子元件、动力模块、传感组件的布线与固定，镂空结构还能让水流顺畅穿过框架区域，减少设备在水下转向、悬停时的水流冲击力，提升姿态控制的精准度。前端搭载的多齿式机械夹爪采用平行连杆传动结构，夹爪齿面做了防滑锯齿设计，能够稳固夹持不同外形的水下物件，夹爪通过密封传动轴与主体内部的驱动单元连接，可完成开合、小范围角度调整动作，满足不同角度的作业需求。设计过程中充分考虑水下作业的密封需求，主体框架的电子舱安装位做了平整的贴合面设计，方便安装密封舱体，避免水压侵入损坏内部元件；设备整体的重心布置在框架中下部，搭配上盖的浮力材料安装空间，能够让设备在水下保持稳定的水平姿态，减少航行过程中的俯仰晃动。设备的安装边界充分考虑浅水域作业的通过性，整体宽度控制在可穿过常规养殖网箱框架间隙、水工建筑缝隙的尺寸范围内，前端夹爪在完全收拢状态下不会超出主体前端的碰撞防护边界，避免航行过程中夹爪剐蹭水下障碍物；框架侧面预留的多组安装孔位，可根据不同作业需求加装水下摄像头、照明模组、水质检测传感器等拓展配件，无需改动主体框架结构即可实现功能拓展，适配不同场景的作业需求。动力单元的安装位布置在框架两侧的对称位置，可保证前后、转向动力输出的平衡性，让设备在水下能够完成前进、后退、转向、悬停等多维度动作，应对浅水域复杂的水下地形环境。
