麦克纳姆轮全向移动叉车结构设计

这款麦克纳姆轮叉车是面向窄通道仓储、精密车间物料转运场景开发的全向移动搬运设备，核心解决传统叉车在狭小作业空间内转向半径大、对位调整效率低的痛点，可在不改变车身朝向的前提下完成横向平移、原地旋转、斜向行进等多维度移动动作，适配货架间距有限的智能仓储、电子制造车间、航空航天部段装配车间等对作业空间利用率要求极高的场景，能够完成托盘货物转运、工位间物料配送、重型精密设备对位调整等实际作业任务。

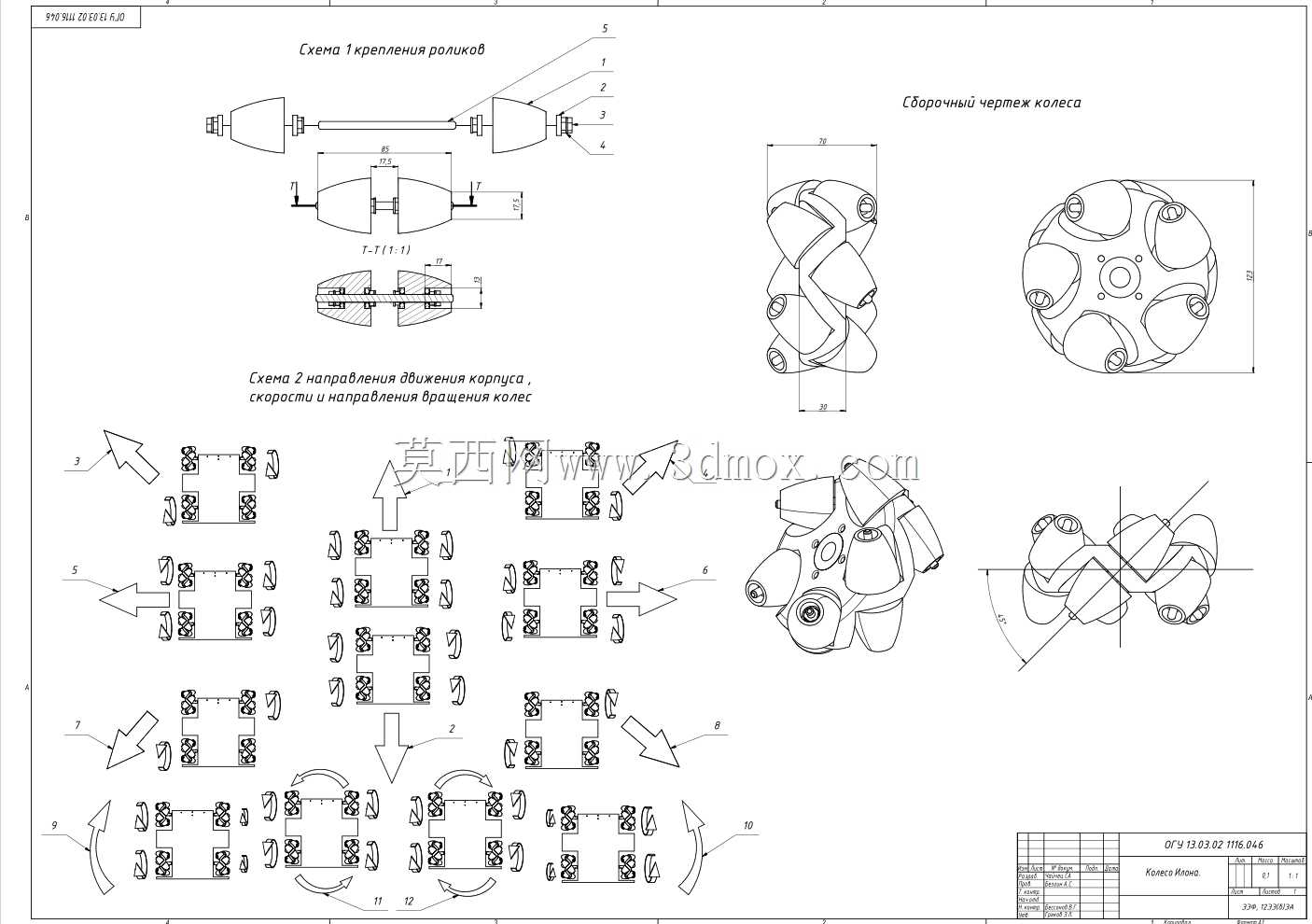

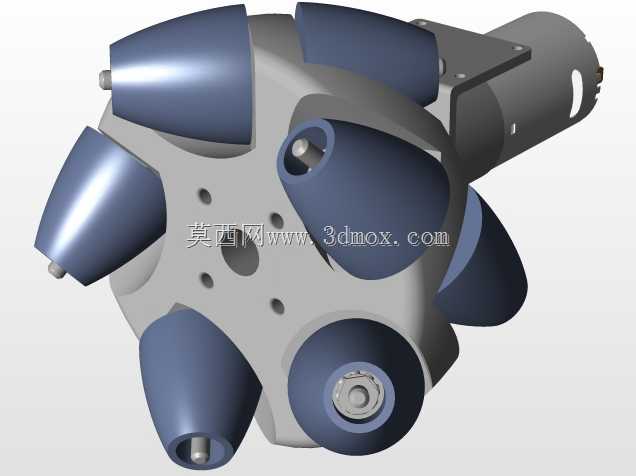

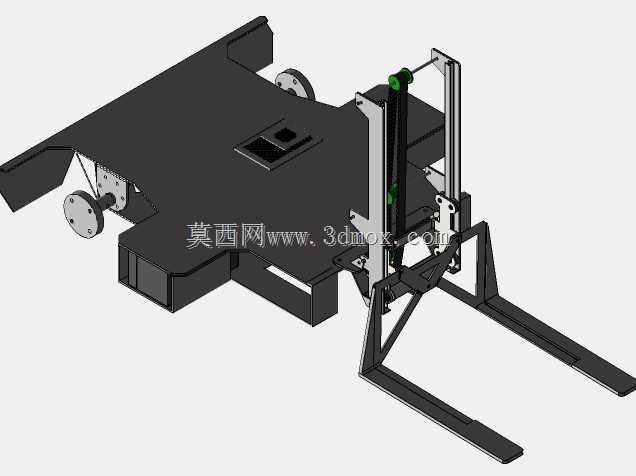

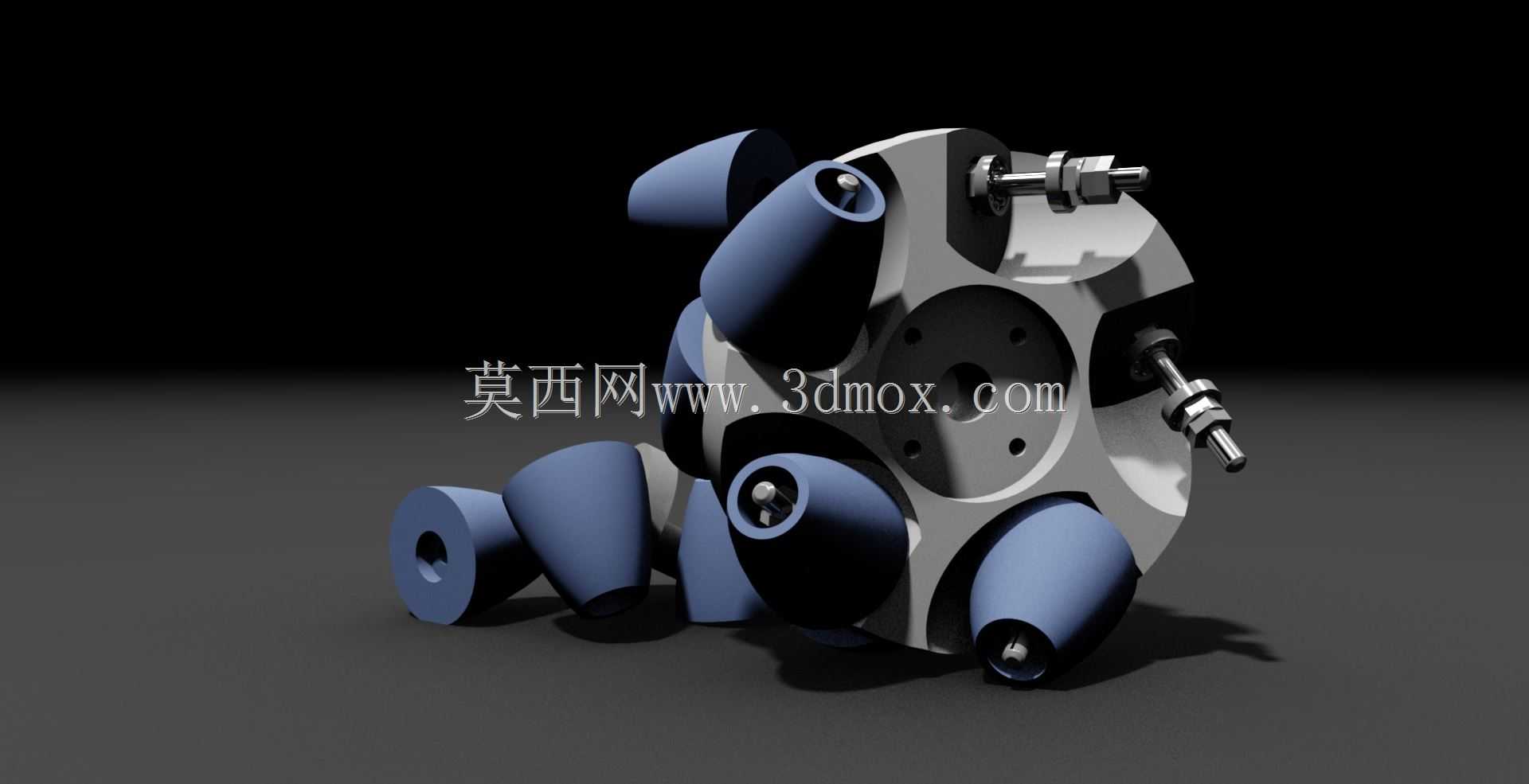

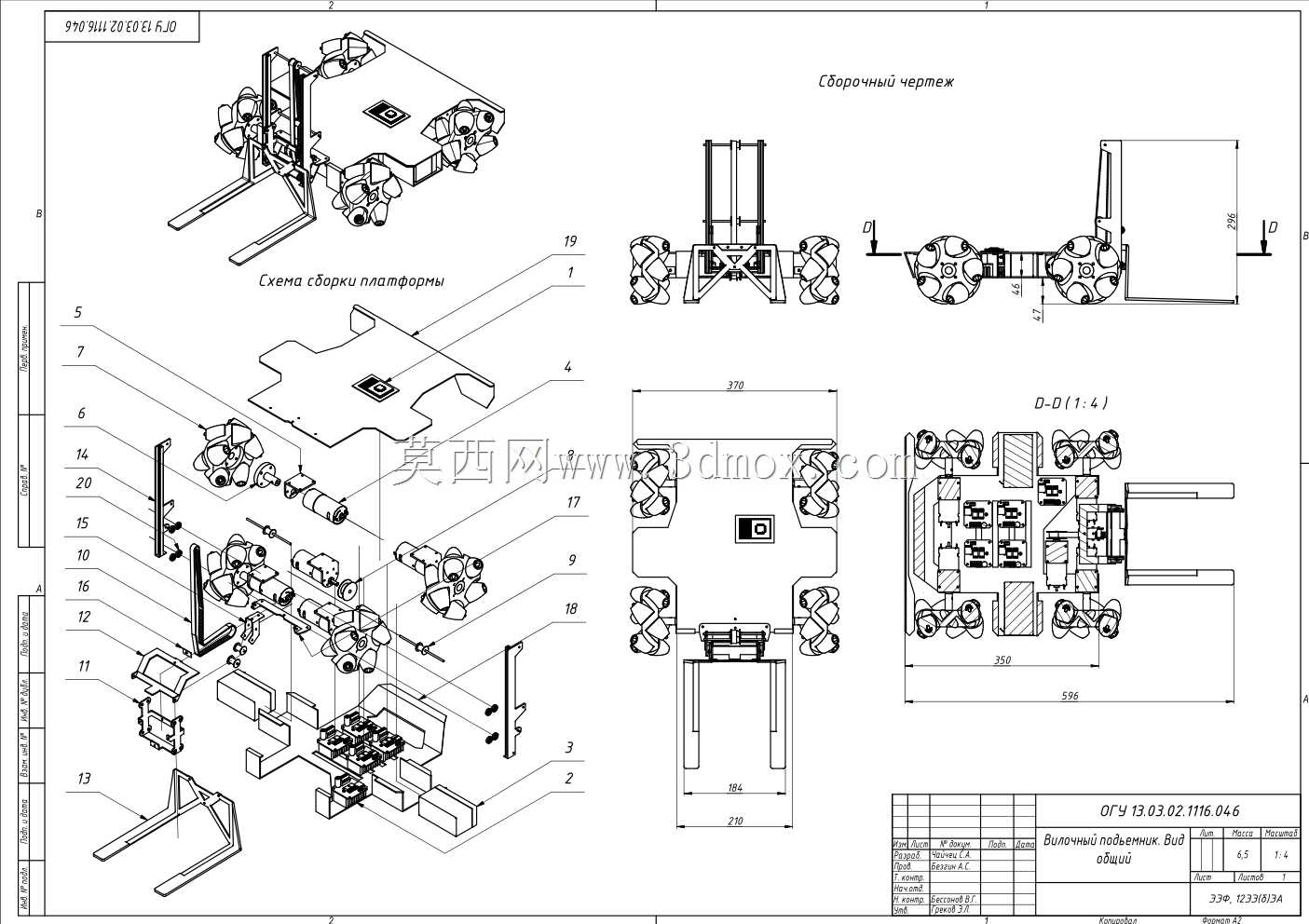

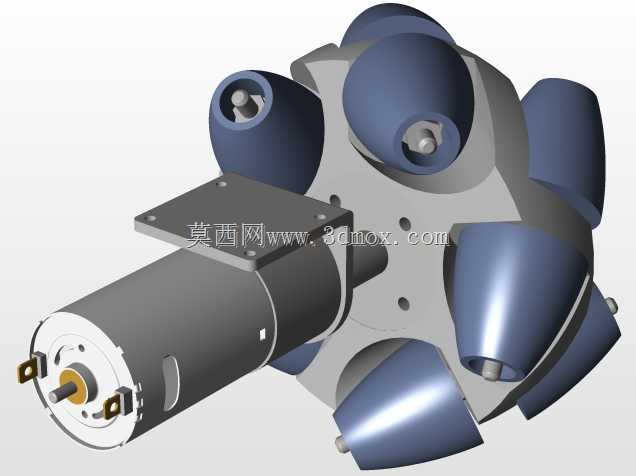

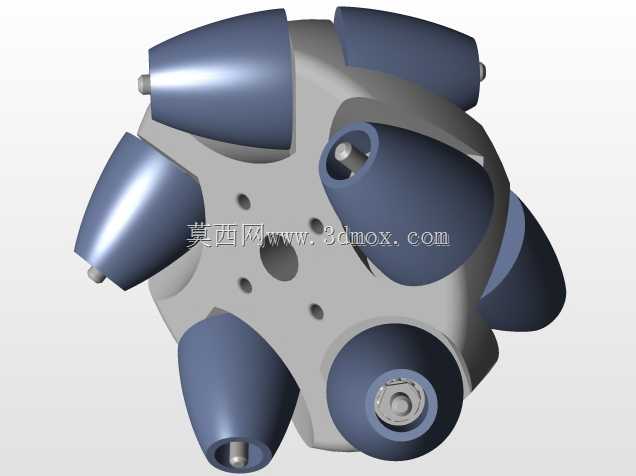

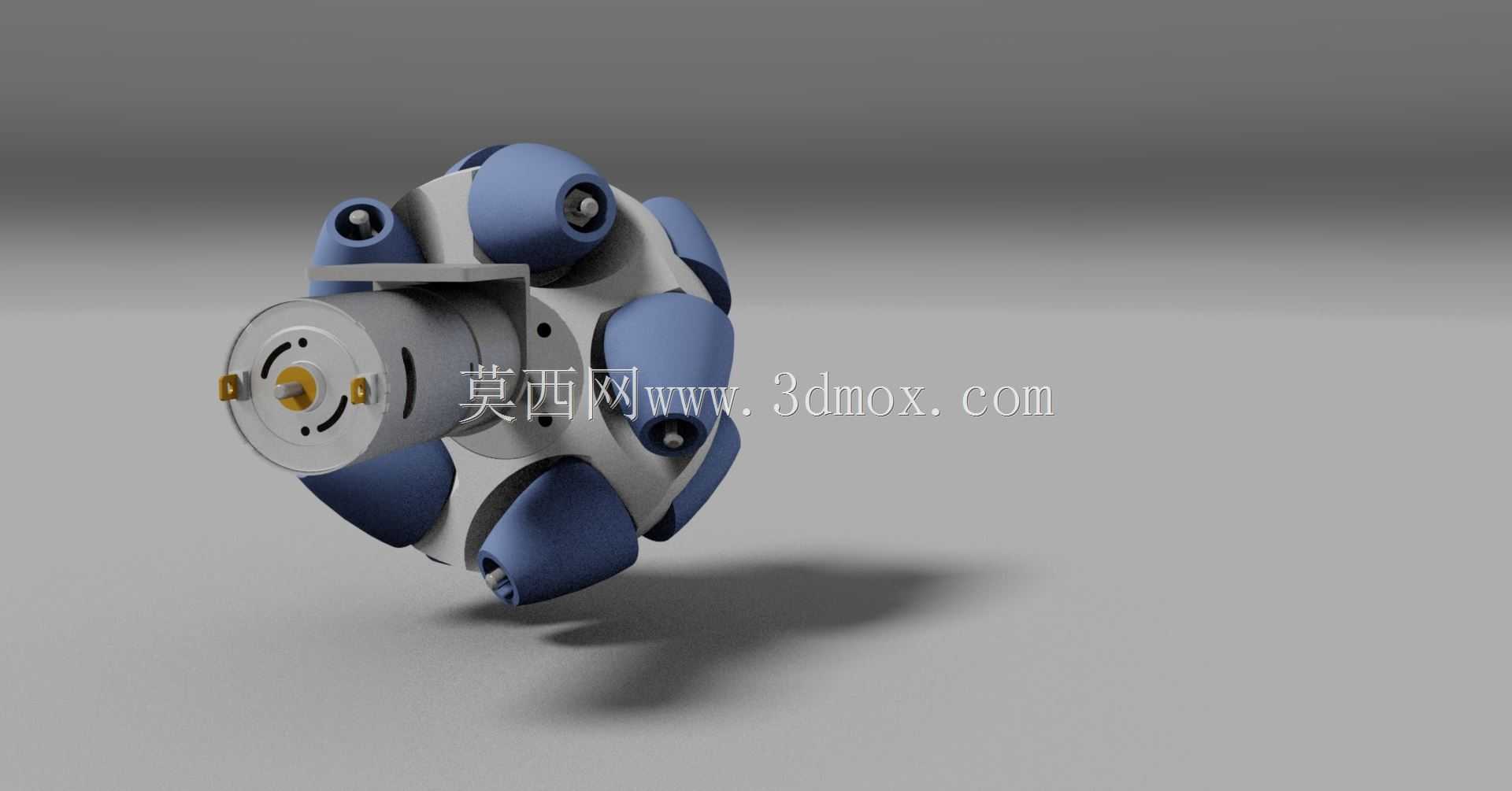

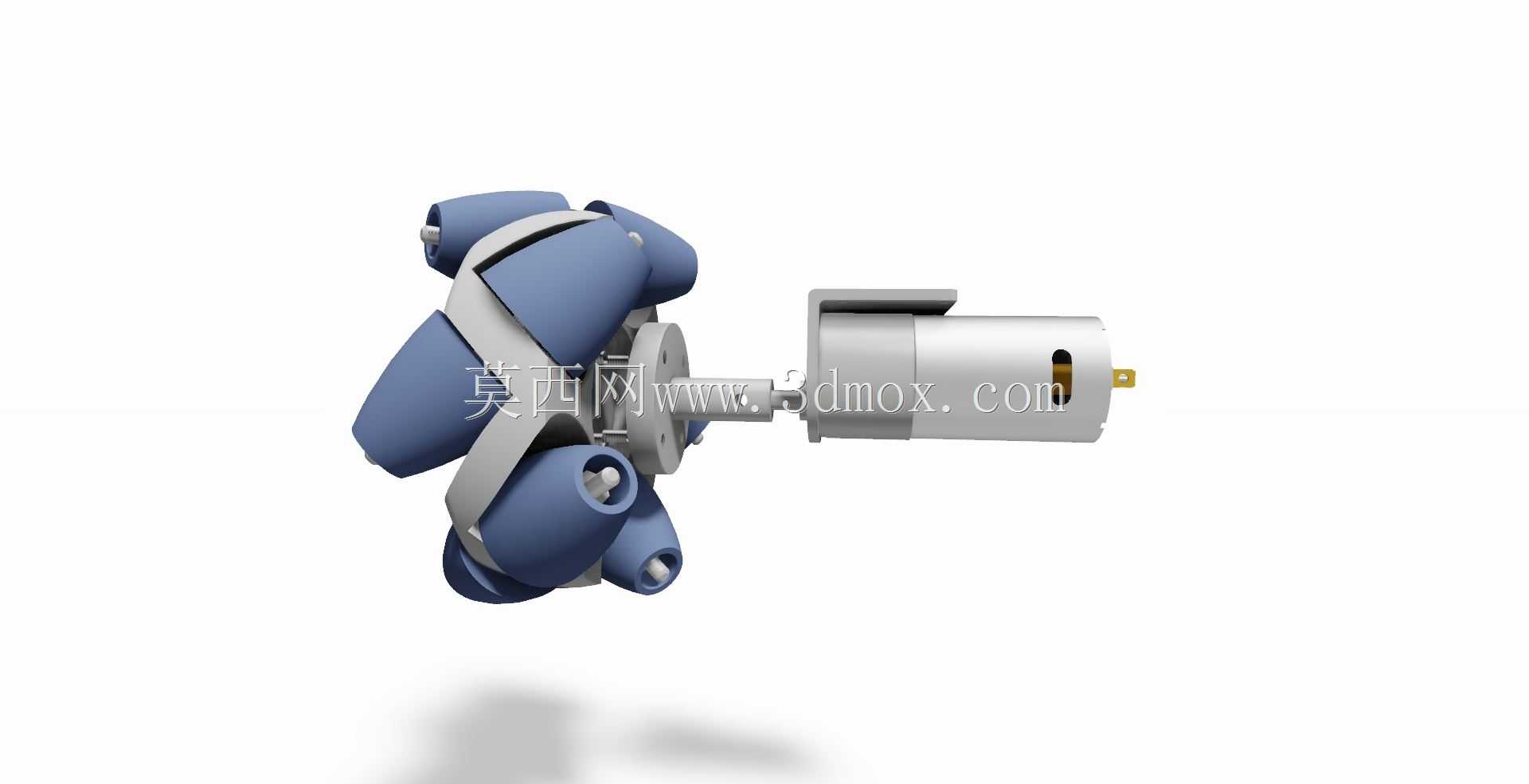

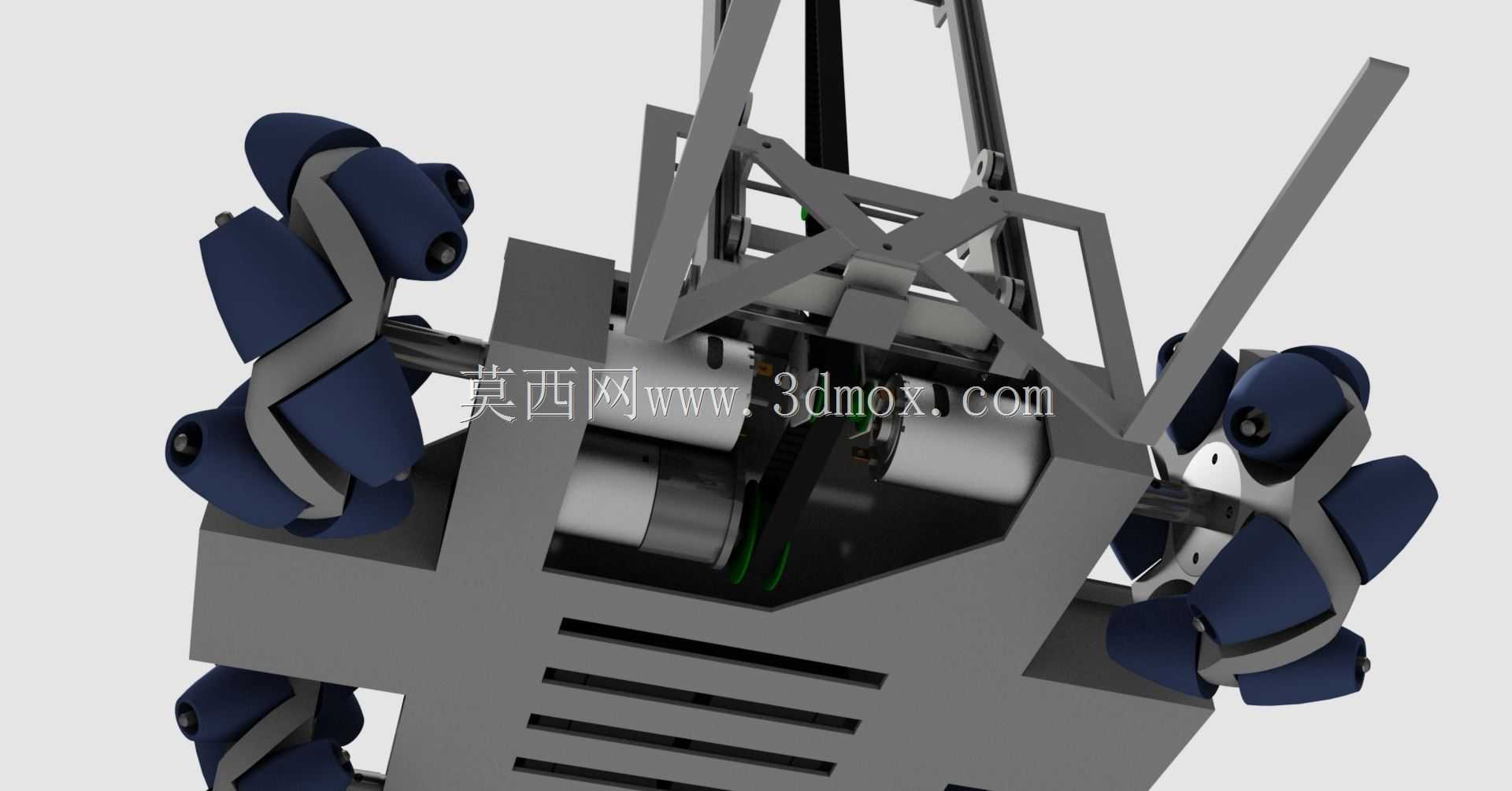

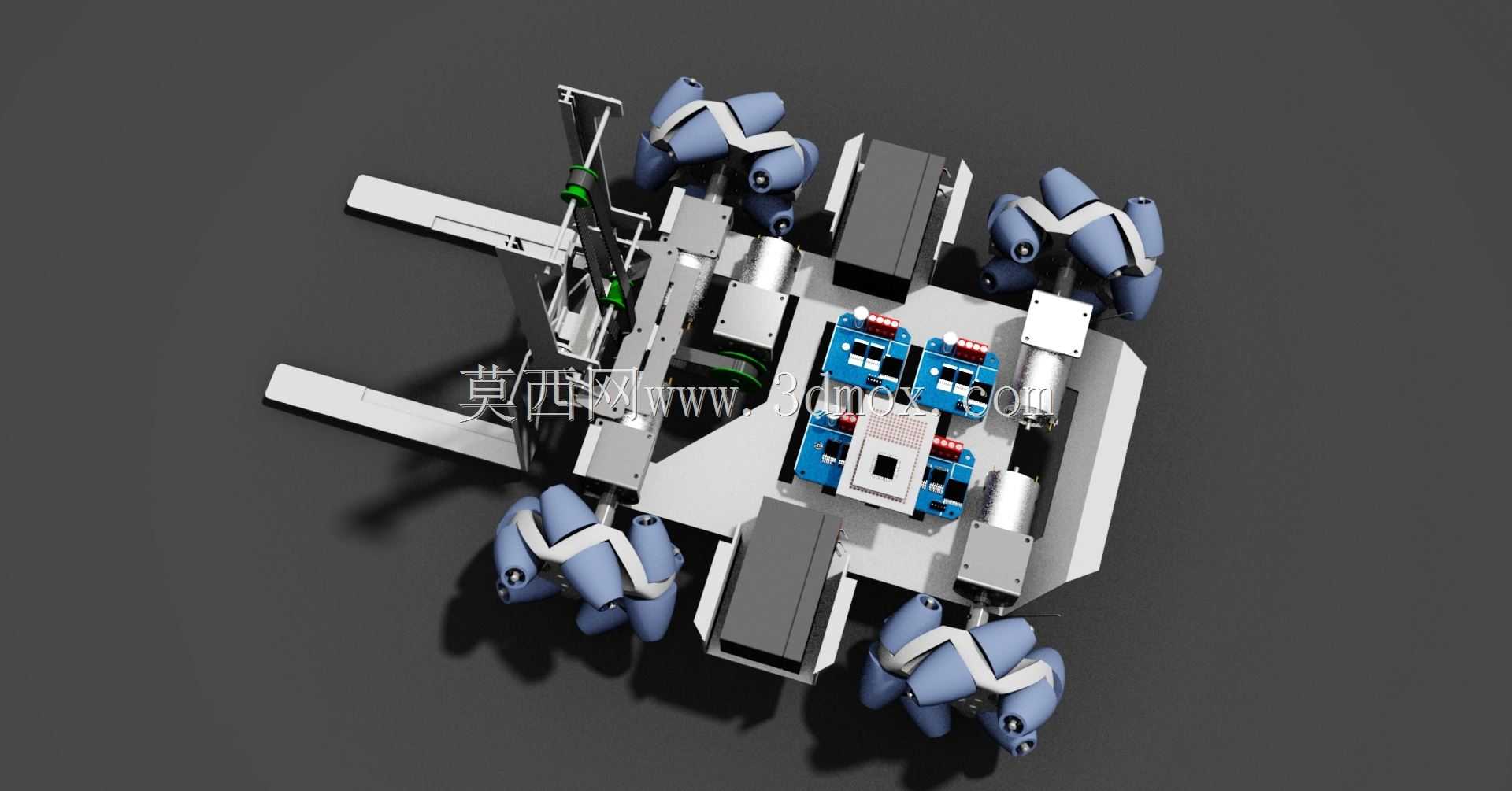

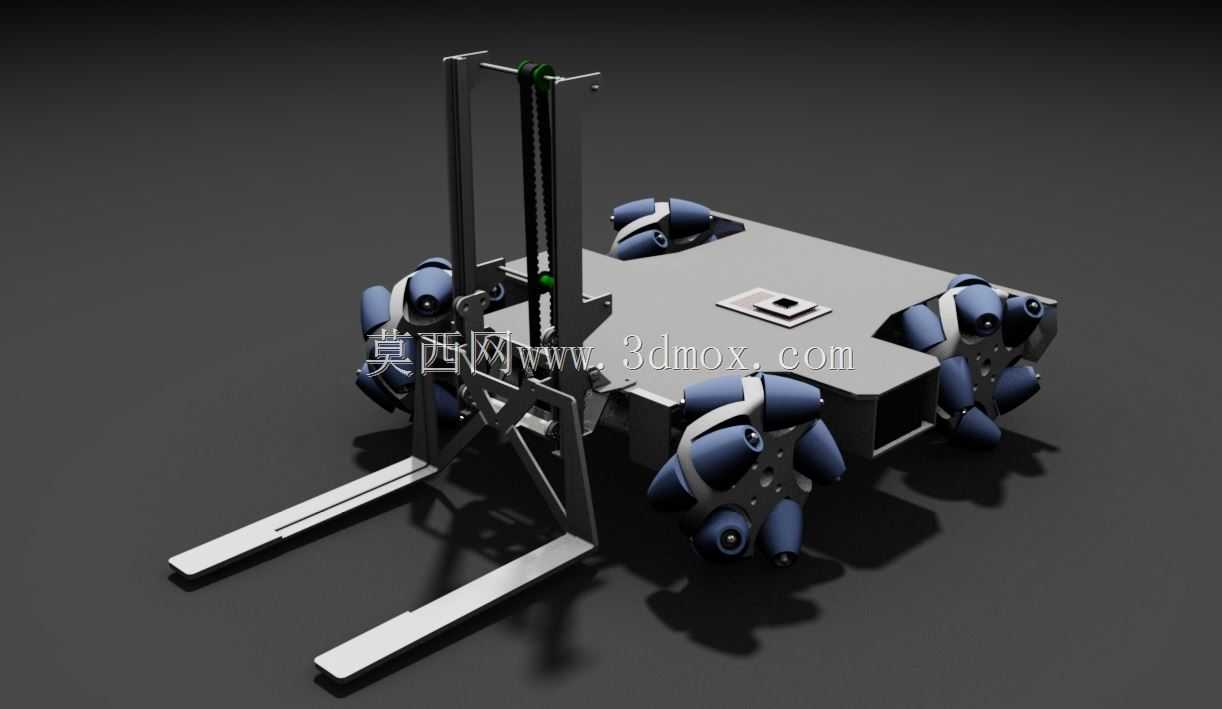

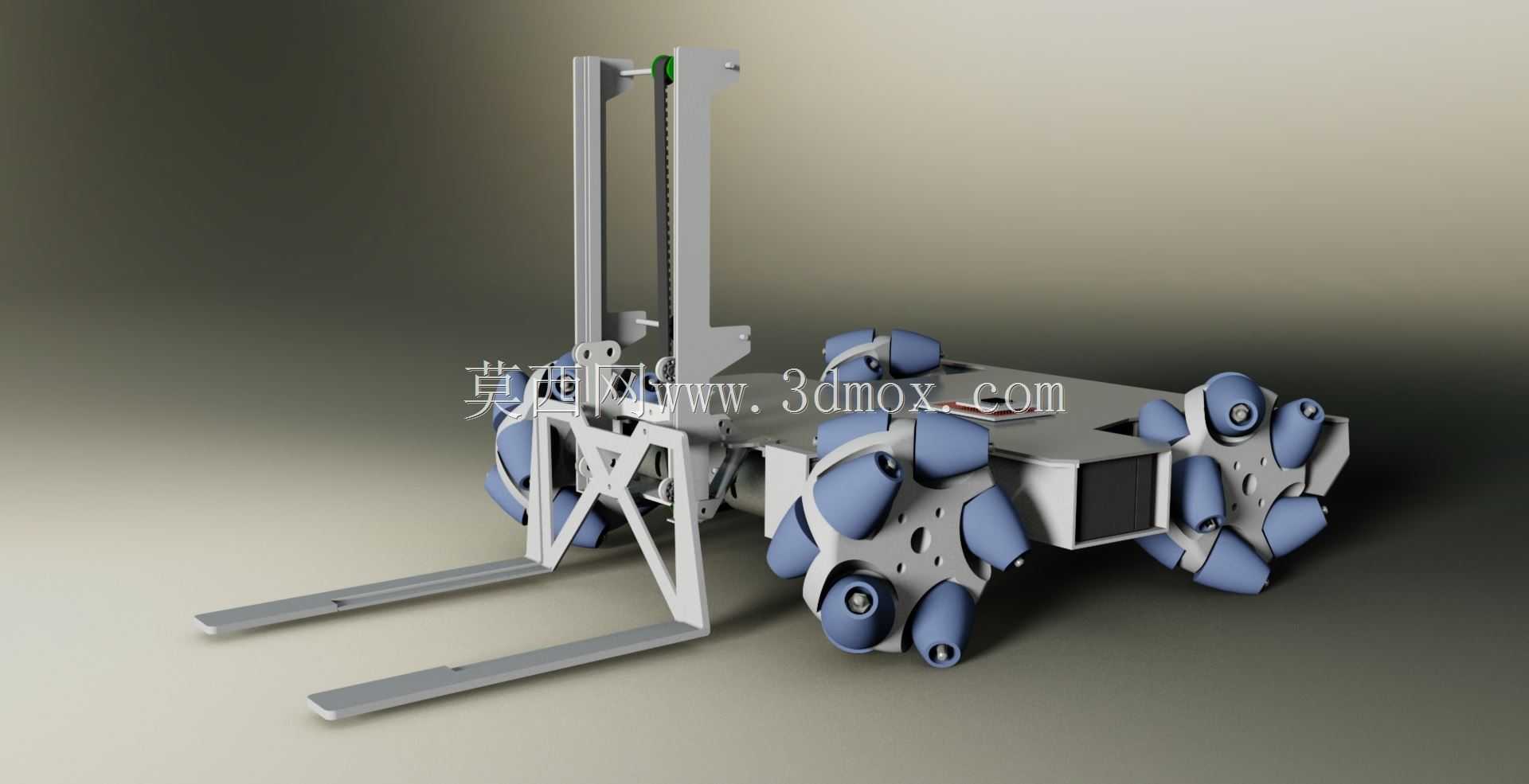

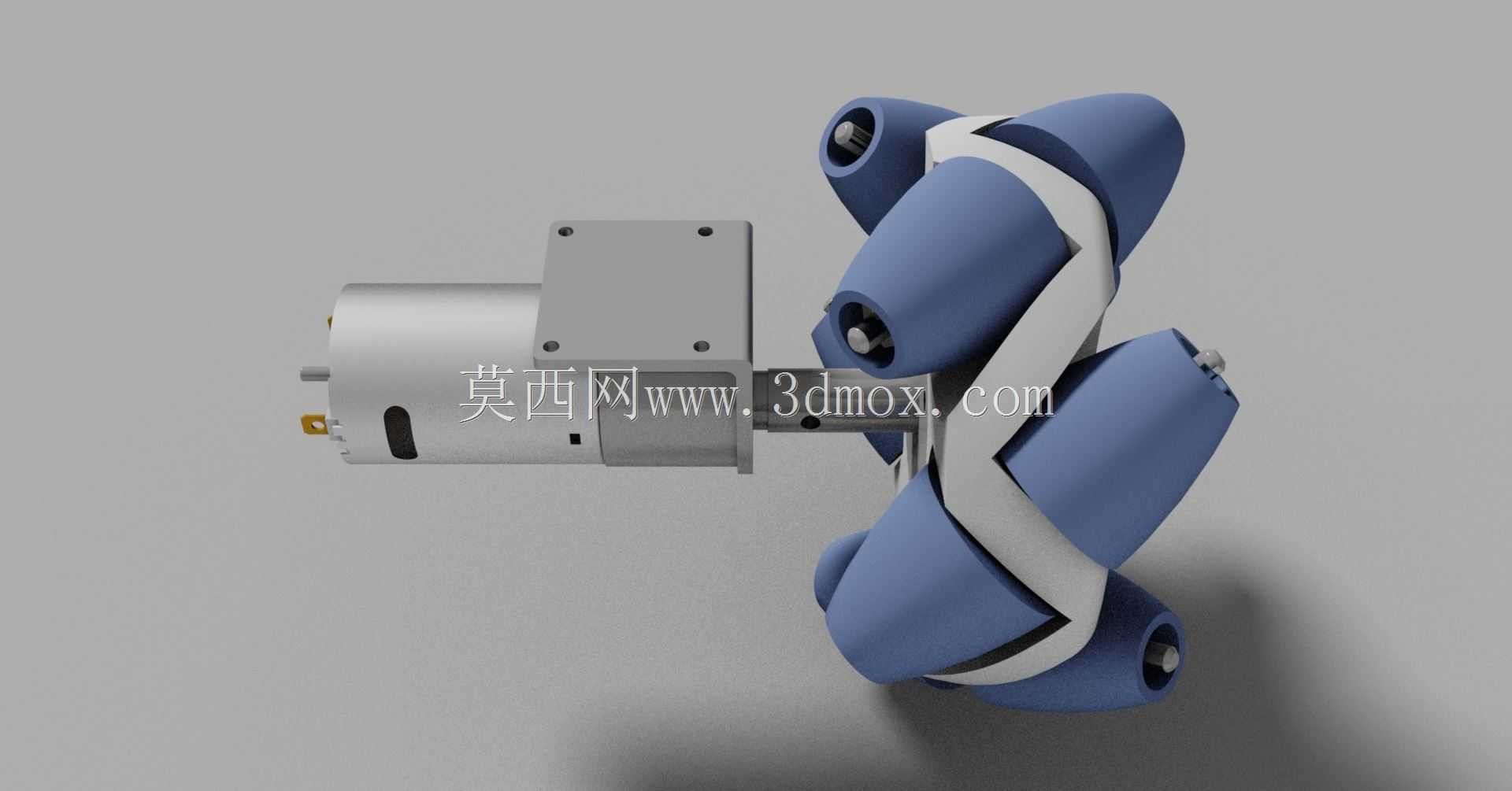

在功能特性设计上，整车采用四轮独立麦克纳姆轮驱动布局，每个轮组集成独立的动力传输单元，通过不同轮组的转速与转向差速匹配实现全向移动能力，相比传统转向式叉车，作业所需通道宽度可压缩40%以上，大幅提升仓储空间的存储利用率。门架部分采用两级升降结构，搭配前置货叉的标准载荷接口，可适配通用规格的工业托盘，货叉间距预留可调安装空间，能够根据不同规格的载具调整作业宽度，满足多品类物料的搬运需求。车身底盘采用分层布局设计，上层预留控制模块、动力单元的安装位，下层布置轮组安装支座与承重框架，整车承重框架采用一体化承载结构，可保证满载状态下车身的结构刚性，避免长期重载作业出现的车架形变问题。

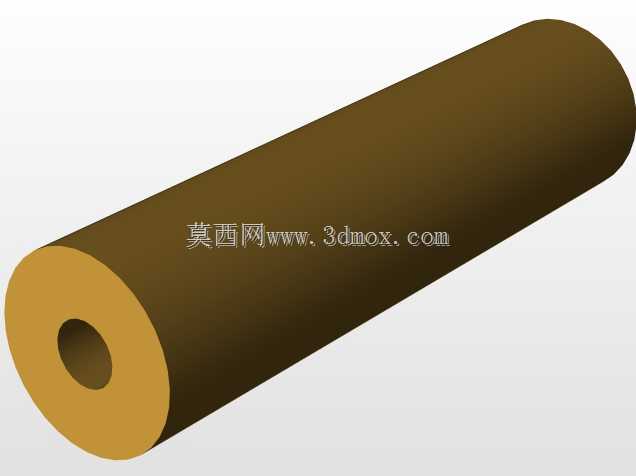

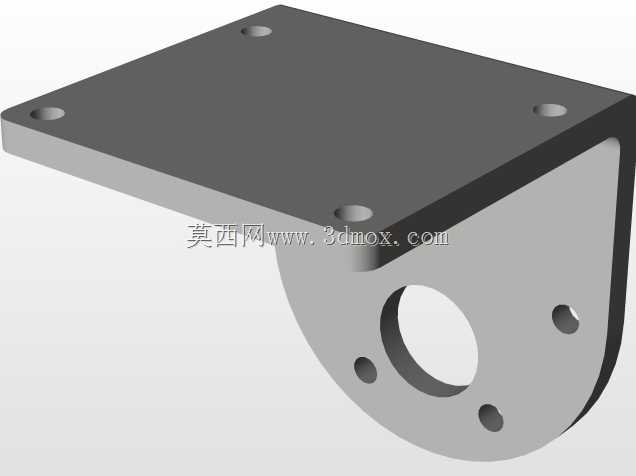

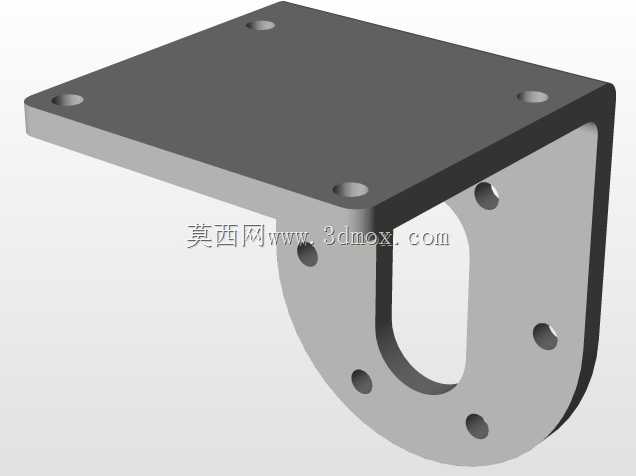

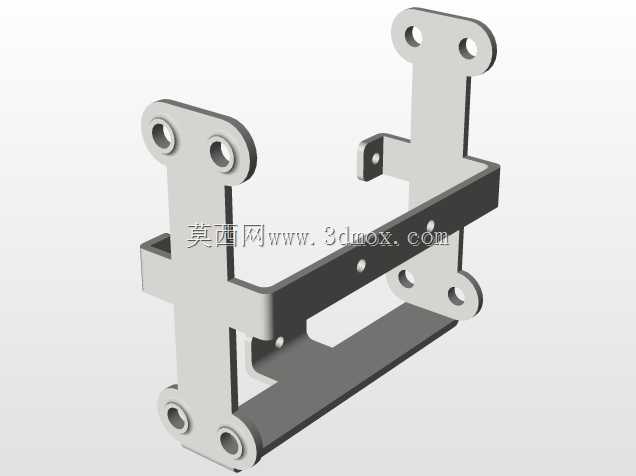

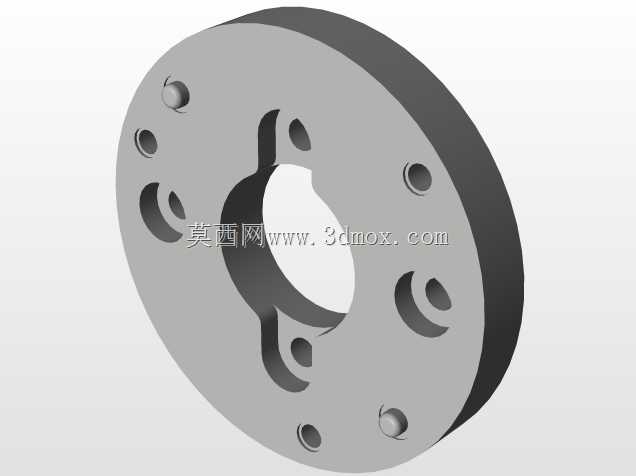

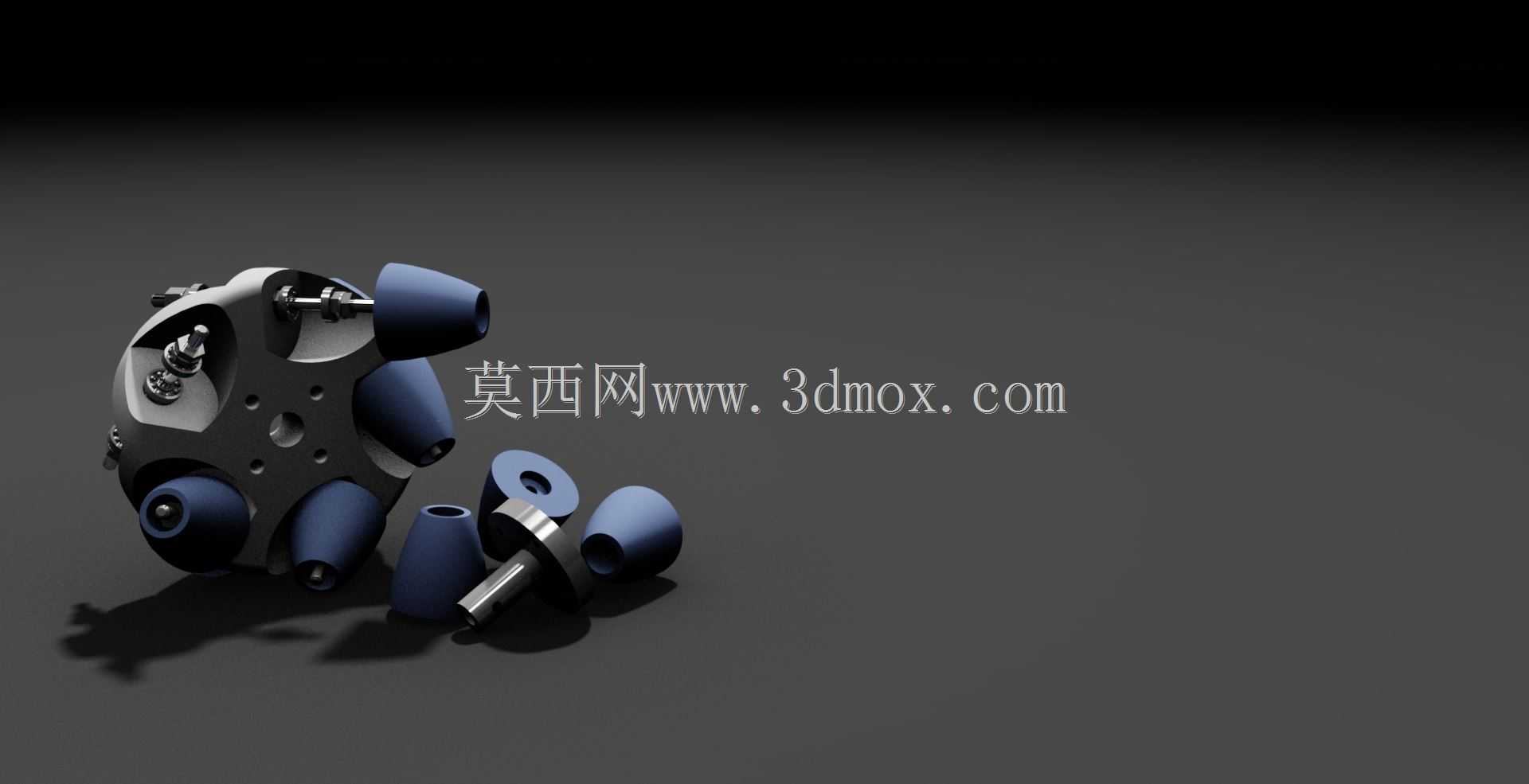

设计过程中优先考虑了安装边界与尺寸适配，整车外轮廓尺寸严格控制在窄通道作业的允许范围内，各轮组的安装支座预留统一的安装定位基准，可兼容不同规格的驱动电机与减速组件，方便后续的维护替换。门架升降行程匹配常规仓储货架的中层取放高度，货叉的最低落地高度满足标准托盘的插取要求，车身顶部预留安全防护组件的安装位，可根据实际作业需求加装防撞传感器、警示组件等安全配件。整车的管线布置预留专用走线槽位，避免全向移动过程中管线与轮组、升降结构产生运动干涉，所有外露结构件均做圆角过渡处理，降低车间作业过程中的磕碰风险。在结构细节上，各运动副均预留润滑维护点位，轮组的辊子采用模块化快拆设计，磨损后可单独替换无需整体更换轮组，大幅降低设备的后期维护成本，整车的重心经过多轮仿真校核，保证满载升降、全向移动过程中的车身稳定性，避免侧翻风险。
