乘用车多辐条轻量化金色轮毂结构

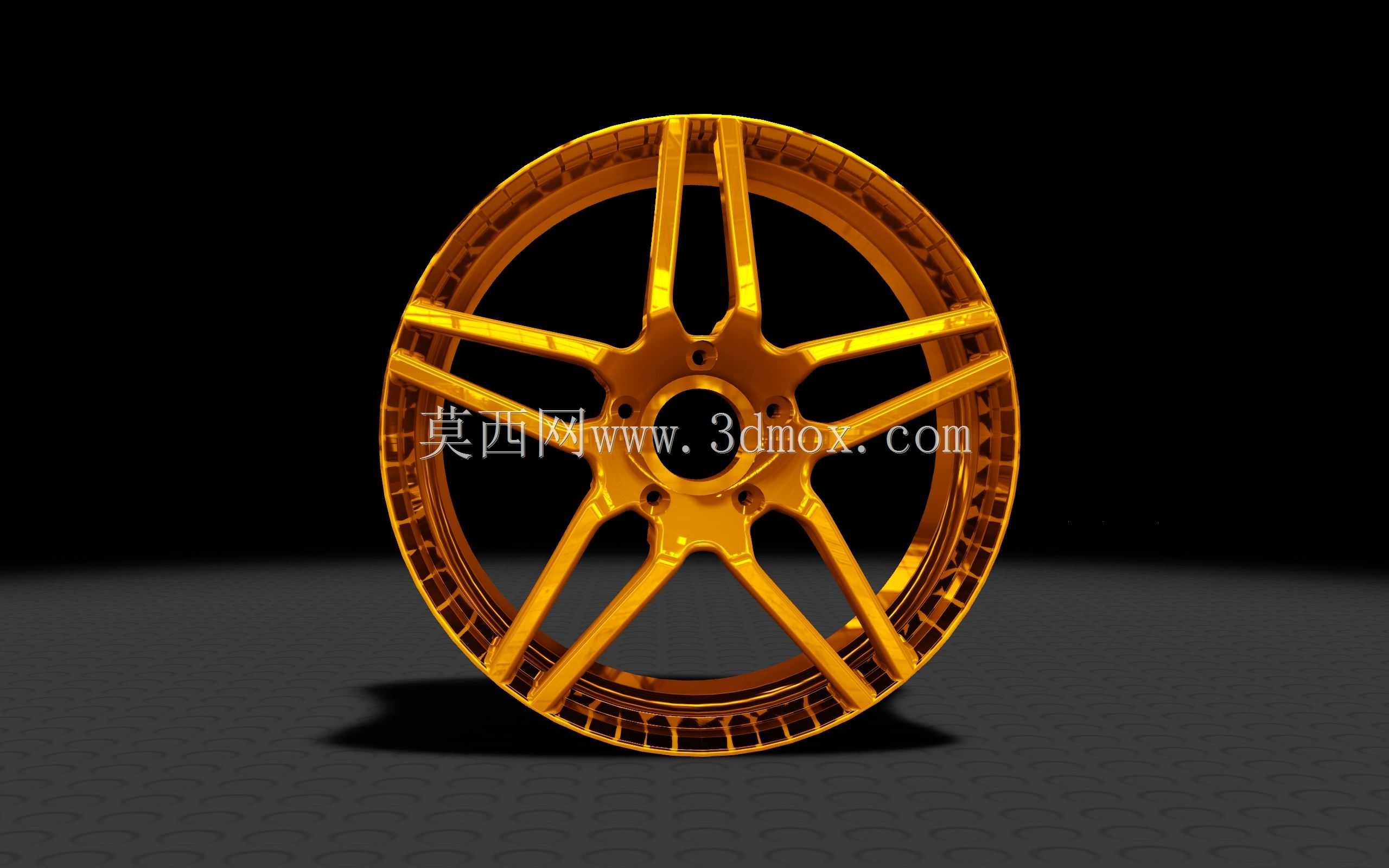

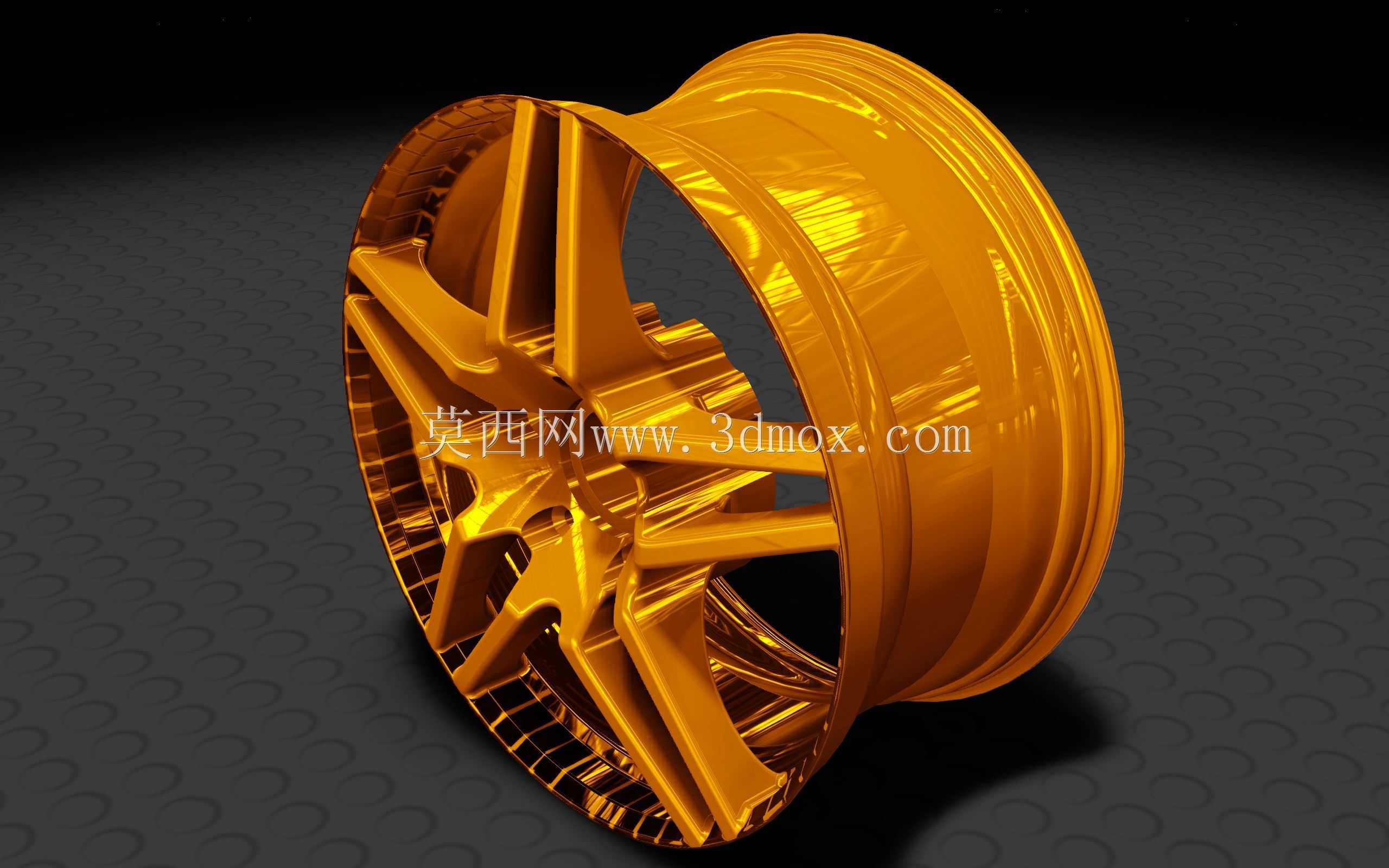

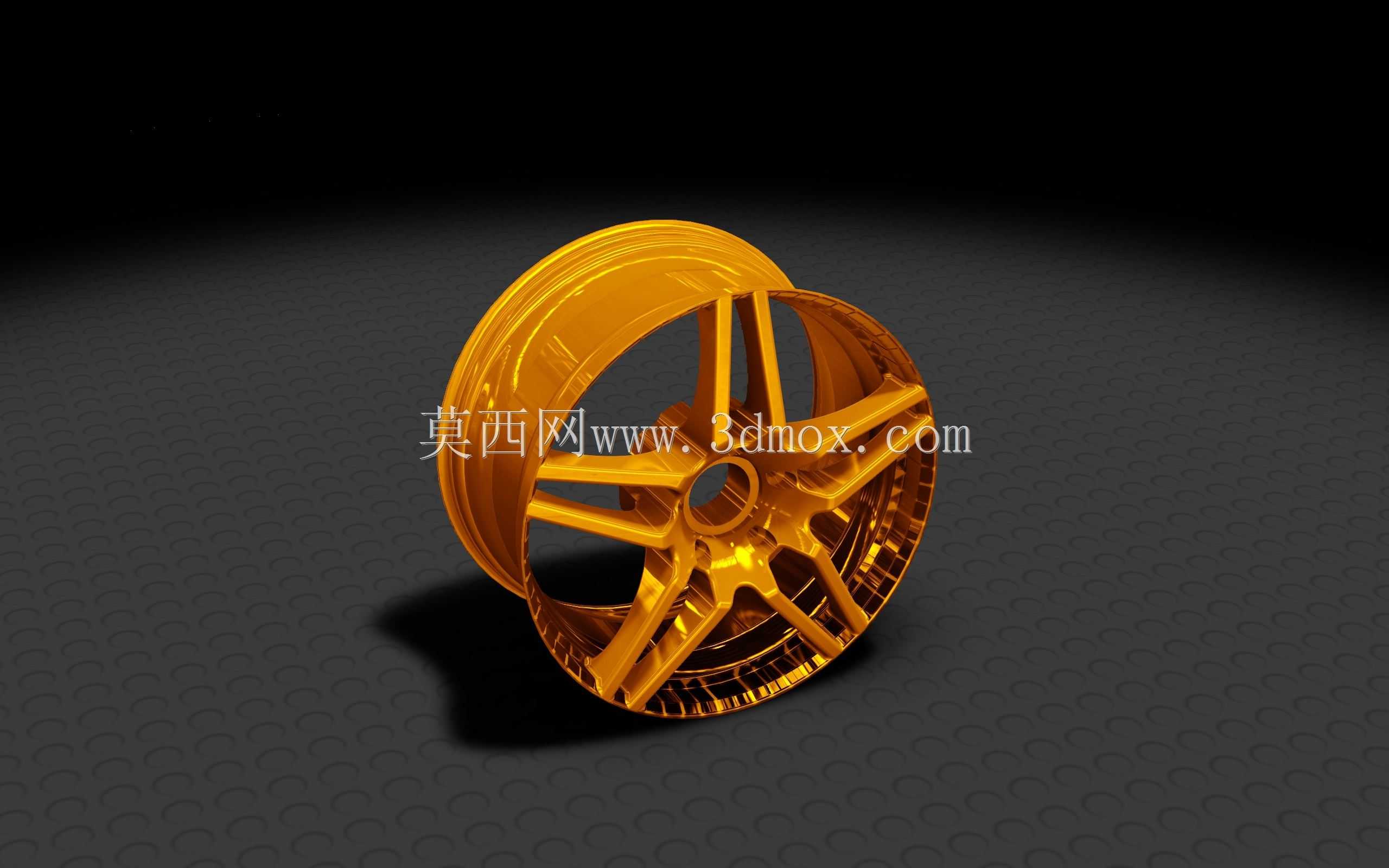

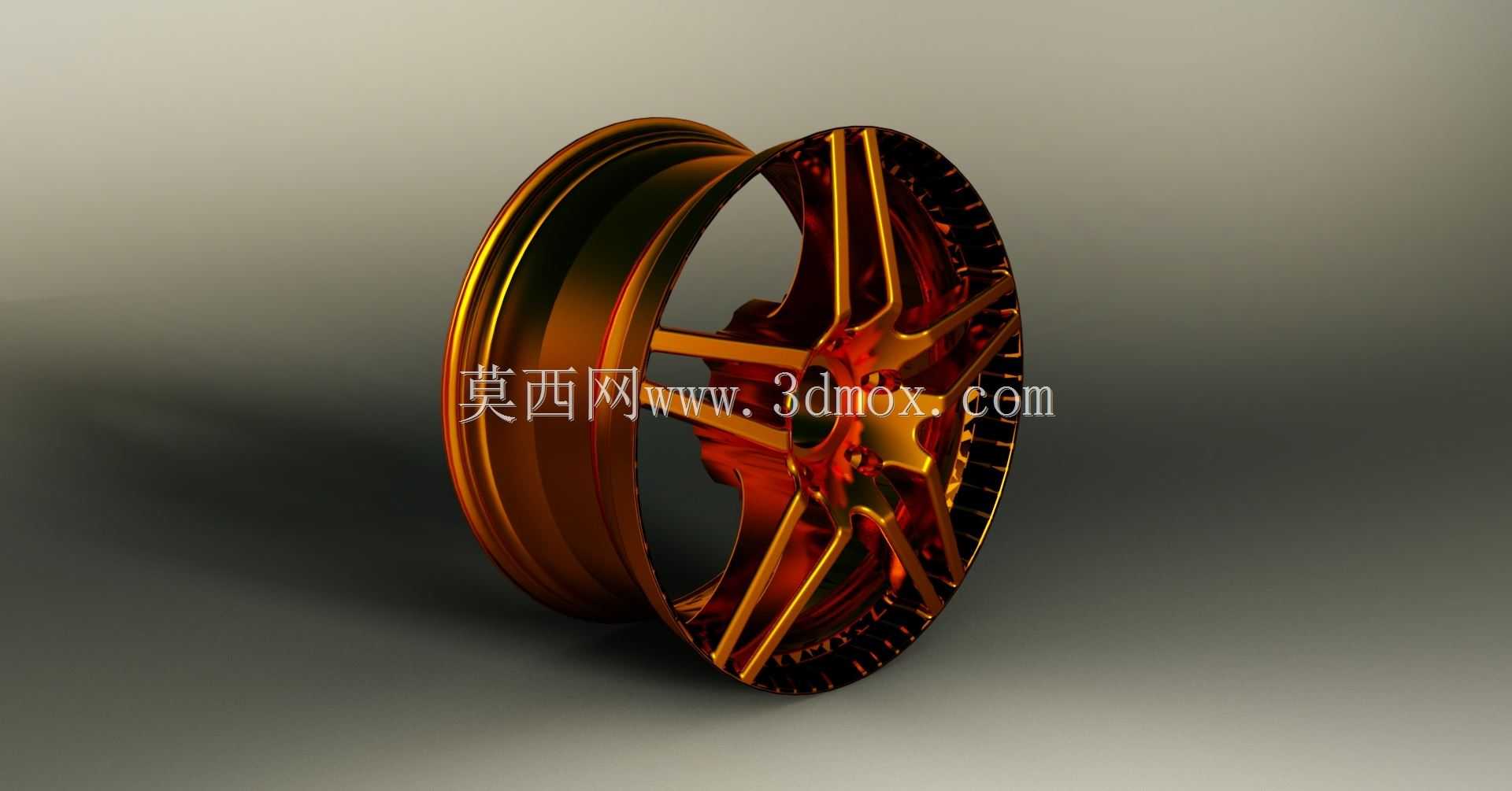

　　该三维结构围绕乘用车辆行驶系统中的车轮总成展开，主体为一体式合金轮毂，采用多辐条放射式造型，轮辐从中心安装座向外缘轮辋平滑延伸，曲面过渡连续，既承担轮辋与中心法兰之间的载荷传递，也形成具有辨识度的外观面。模型在渲染中呈现高反射金属质感，可用于观察轮辐表面曲率、光影转折以及装配后的视觉效果。

　　从实际用途看，轮毂是轮胎与车轴之间的承载连接件，外侧轮辋用于支撑轮胎胎圈，中心区域通过螺栓孔与转向节或后桥轮毂轴头配合。车辆行驶时，该零件需要承受垂直载荷、起步与制动扭矩、转向侧向力以及经过不平路面时产生的冲击载荷。因此，结构设计不能只关注造型，还需要兼顾辐条截面刚度、安装面接触强度、轮辋卷边强度和通风散热空间。

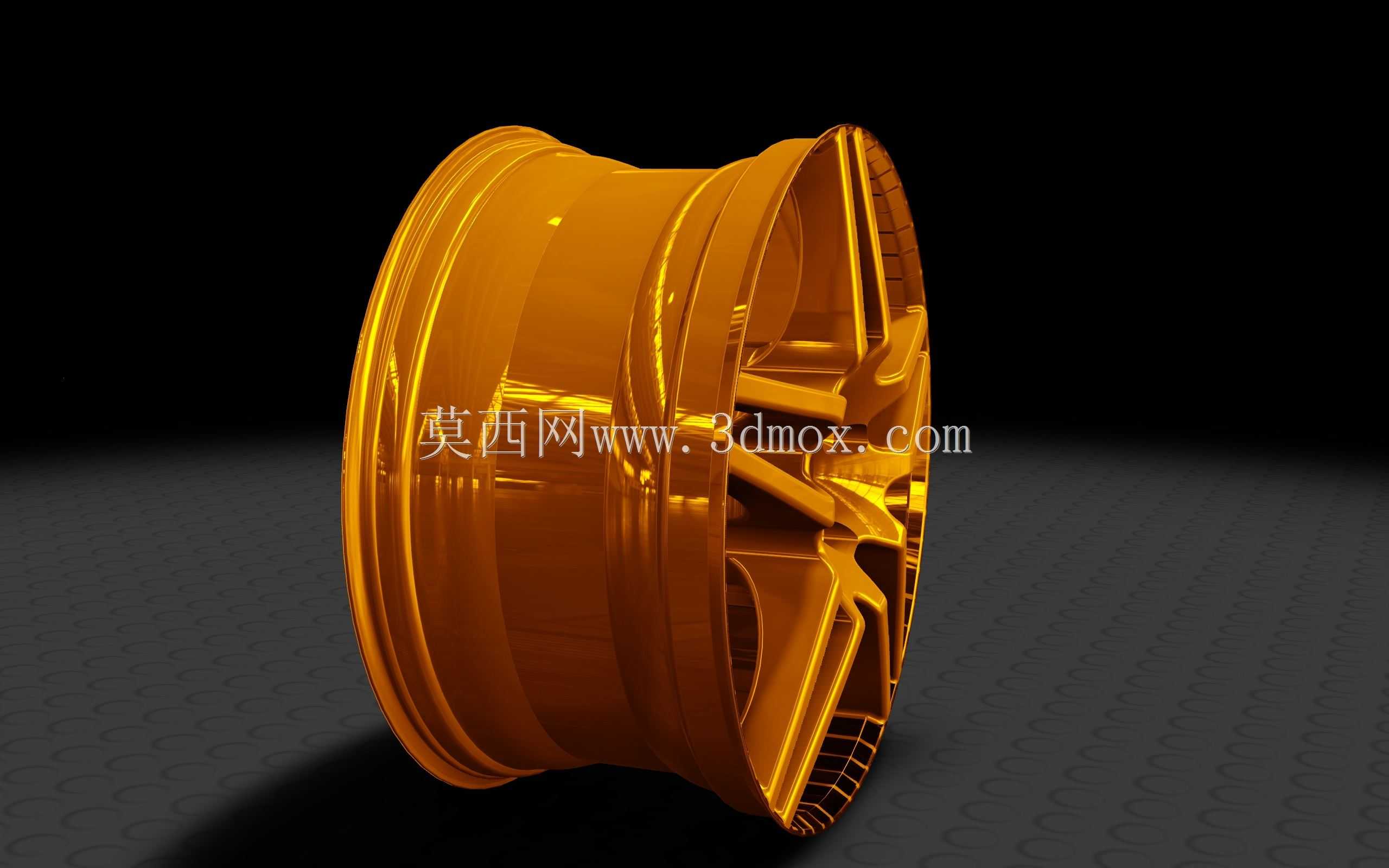

　　轮辋部分按常规无内胎乘用车轮圈思路构建，外缘具有胎圈座、轮缘和槽底结构。轮胎装配时，胎圈落在胎圈座上，轮缘限制轮胎侧向脱出；槽底区域为轮胎拆装提供变形空间。若进入工程细化阶段，需要依据目标轮胎规格确定轮辋宽度、名义直径、法兰高度和气门嘴孔位置，并校核轮胎在额定气压与极限侧偏工况下的贴合状态。

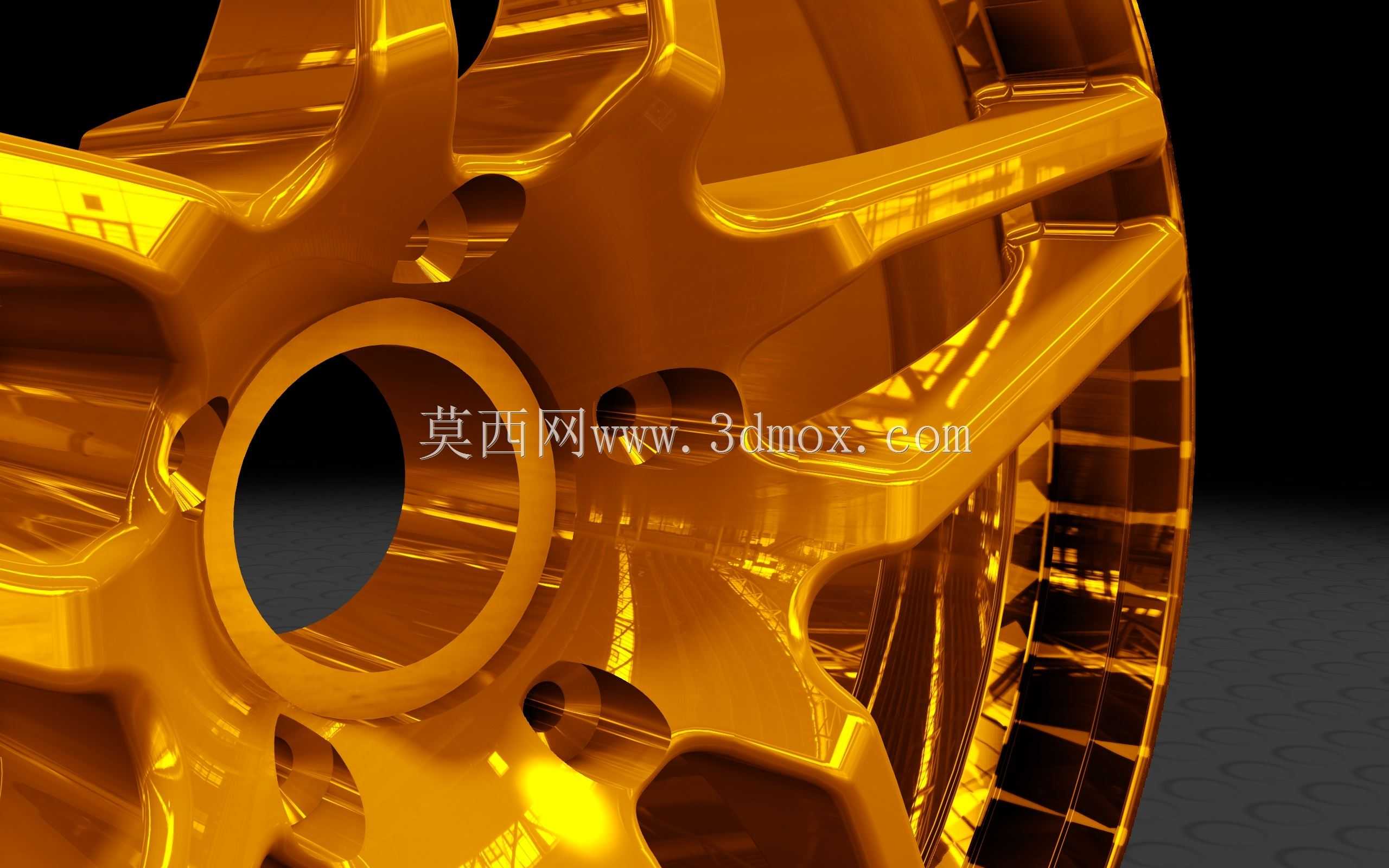

　　中心安装区是受力最集中的部位。模型中部设置大尺寸中心孔，周围布置螺栓连接区域，用于与车轴法兰定心和紧固。实际设计时，中心孔直径应与轴头定心直径匹配，螺栓孔分布圆、孔数、孔径和球面或锥面座形式需与车辆平台一致。安装面应保持足够平面度，避免紧固后局部应力集中；螺栓座周围可通过增加局部壁厚或设置加强筋来提升夹紧力承载能力。

　　轮辐采用分叉式多筋布局，筋条由中心座向外呈放射状展开，并在靠近轮辋处形成较宽的连接带。这种布局有利于把中心法兰处的集中载荷分散到整个轮辋圆周，降低单根辐条的峰值应力。辐条之间保留较大开口，可在制动盘旋转时引导气流通过，帮助制动系统散热；开口轮廓与辐条侧边相交处应避免尖锐内角，模型中以圆滑曲面过渡，有利于减少疲劳裂纹萌生风险。

　　外形尺寸与安装边界是轮毂选型和建模的关键。外径方向需要与轮胎规格、轮罩空间和悬架跳动行程匹配；宽度方向则要关注轮辋宽度、ET偏距以及制动卡钳间隙。偏距决定轮辐安装面相对轮辋中心线的位置，直接影响轮距、轴承受力和轮胎与翼子板的相对位置。若偏距过小，车轮外移，可能造成轮胎擦碰翼子板或轮眉；若偏距过大，车轮内移，则可能与减振器、转向节、卡钳或悬架拉杆发生干涉。

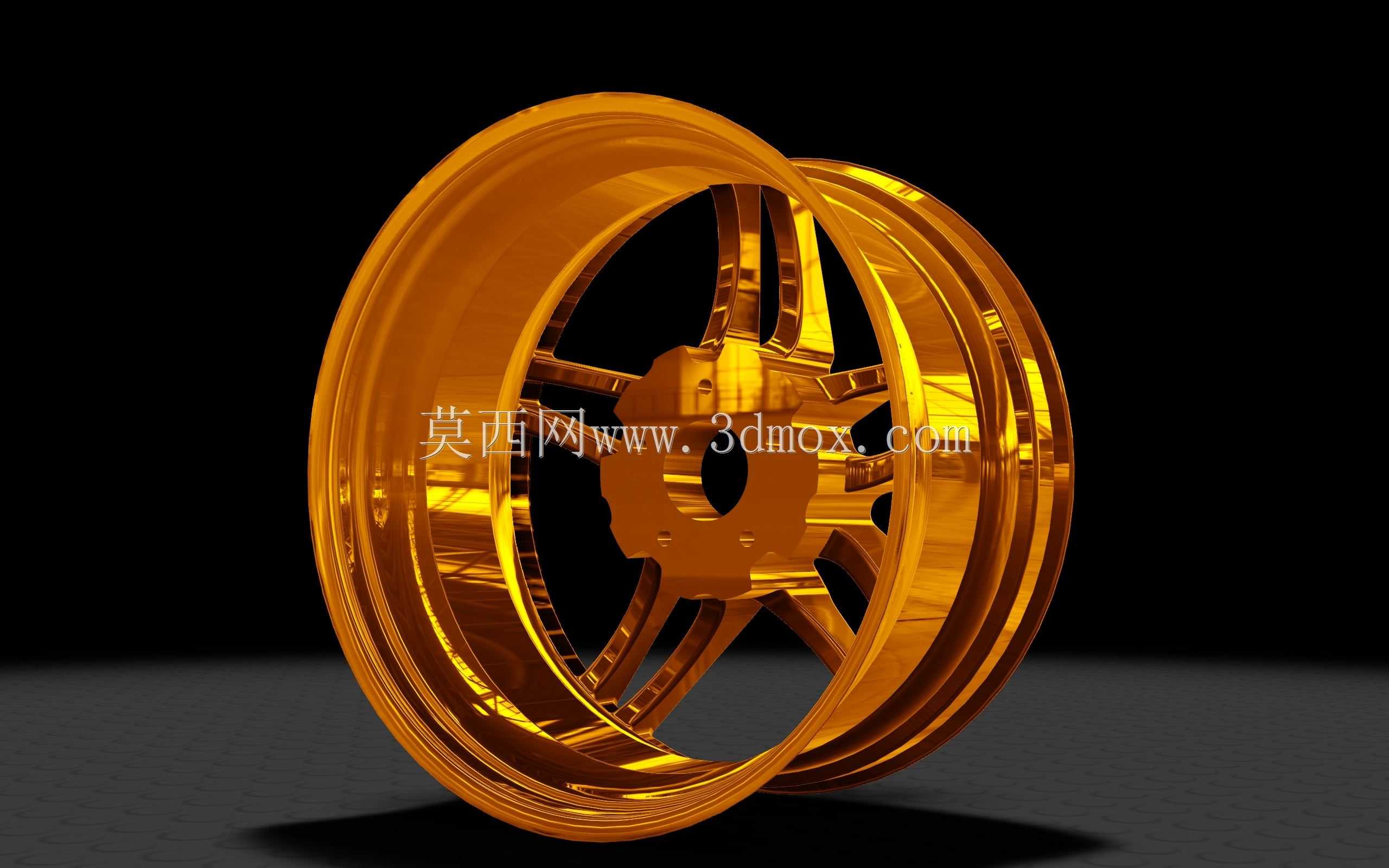

　　制动包络是轮毂内侧必须重点检查的边界。轮辐背面与制动卡钳之间应保留足够间隙，尤其在车辆满载跳动、转向以及热膨胀条件下，不能出现动态接触。模型可用于装配状态下的间隙审查：将轮毂、制动盘、卡钳、转向节、轮胎和悬架控制点放入同一装配空间，检查轮胎外侧与翼子板、内侧与悬架部件、轮辐背面与卡钳、气门嘴与制动部件之间的位置关系。

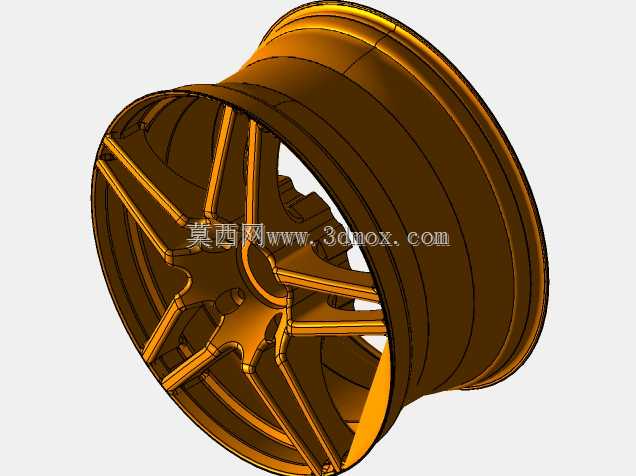

　　结构建模时，轮辐宜采用实体与曲面结合的方式完成。外观面通过连续曲率曲面控制，保证筋条侧面、正面和背面过渡光顺；工程细化时再在受力路径上设定壁厚、拔模斜度和铸造圆角。若面向铸造工艺，需考虑金属液充型和凝固顺序，辐条与轮辋、中心座交接处容易形成热节，应通过壁厚均匀化、局部补缩和圆角优化减少缩松。若面向锻造工艺，则可利用筋条流线方向提升强度和疲劳性能，但造型需要更严格地控制成形可行性。

　　轻量化是轮毂设计中的重要目标，但不能以牺牲安装区刚度为代价。较薄的轮辐外缘可以降低转动惯量，中心座和螺栓座则需要保持足够厚度。转动惯量的降低有助于改善加速响应和悬架非簧载质量表现，而合理的刚度分布可保证轮胎接地姿态稳定。工程分析中，可对模型施加径向载荷、弯曲疲劳载荷、螺栓预紧力和制动扭矩，观察应力集中位置，并在轮辐根部、窗口边缘和螺栓孔周围进行局部优化。

　　该模型适合用于汽车底盘行驶系统教学、轮毂造型评审、装配干涉检查以及结构设计讨论。通过三维实体可以直观理解轮辋、轮辐、中心孔、螺栓孔、通风窗口和制动避让空间之间的关系，也可为后续工程化图纸、模具方案和有限元分析提供基础几何参考。
