运动型汽车轻量化轮毂结构设计

　　该轮组结构面向乘用车辆行走系统开发，核心承载部件采用一体式轮辐与轮辋组合构型，在整车行驶过程中承担轮胎支撑、制动力矩传递、转向载荷传导以及路面冲击缓冲的多重作用，可适配运动风格乘用车、改装展示车辆以及小型电动代步平台的行走端装配需求。

　　从实际装车场景来看，轮毂作为连接车桥法兰与充气轮胎的中间构件，工作状态下需要同时承受垂向静载、起步与制动时的扭转力矩、过弯工况下的侧向交变载荷，以及经过颠簸路面时轮心位置输入的冲击载荷。这款五辐式构型在设计阶段优先兼顾了辐条受力路径与制动盘散热空间：每根辐条从中心安装座向外缘轮辋平滑延展，截面采用渐变收窄的流线形态，靠近轮毂中心的位置保留足够的实体厚度来分散螺栓预紧力，向轮辋过渡区域逐步收窄，既减少了非必要的实体材料堆积，也在辐条之间留出了大尺寸镂空通道。车辆持续制动时，制动片与制动盘摩擦产生的热量可以通过这些镂空区域快速随气流散出，避免热量长时间聚集在轮胎内腔，降低橡胶件热老化的速度。

　　轮辋部分采用多阶台阶式筒体结构，内侧预留标准轮胎胎圈卡装位，轮缘位置做翻边加强处理，轮胎充气后胎圈可以紧密贴合在轮辋密封面上，高速旋转时不会出现径向滑移。轮辋筒体的壁厚按照等强度思路分配，靠近胎圈配合的区域壁厚稍大，承受轮胎充气后的张紧作用力，筒体中段壁厚适度减薄，在保证整体刚性的前提下控制旋转件的整体质量。旋转件的减重收益远高于车身非承载结构的减重，轮毂自身重量降低后，车轮的转动惯量同步减小，车辆起步加速时需要克服的旋转阻力更低，悬架上下往复运动的非簧载质量也随之下降，经过起伏路面时轮胎可以更紧密地贴合地面，提升抓地稳定性。

　　中心安装区域设置同轴定位孔与圆周均布的螺栓过孔，装配时中心孔先与车桥轴头形成径向配合，完成轮毂的初定位，再穿入固定螺栓按对角顺序施加规定预紧力矩，保证轮心与转轴的同轴度，避免高速旋转时出现径向跳动。安装面做平整铣削处理，与车桥法兰端面完全贴合，杜绝装配后出现局部间隙导致的螺栓受剪异常。中心区域向外延伸的辐条根部做了大圆角过渡，避免直角拐角处出现应力集中，在车辆经过坑洼路面受到瞬时冲击时，载荷可以沿着辐条曲面均匀分散到整个轮体，不会在拐角位置产生裂纹起始点。

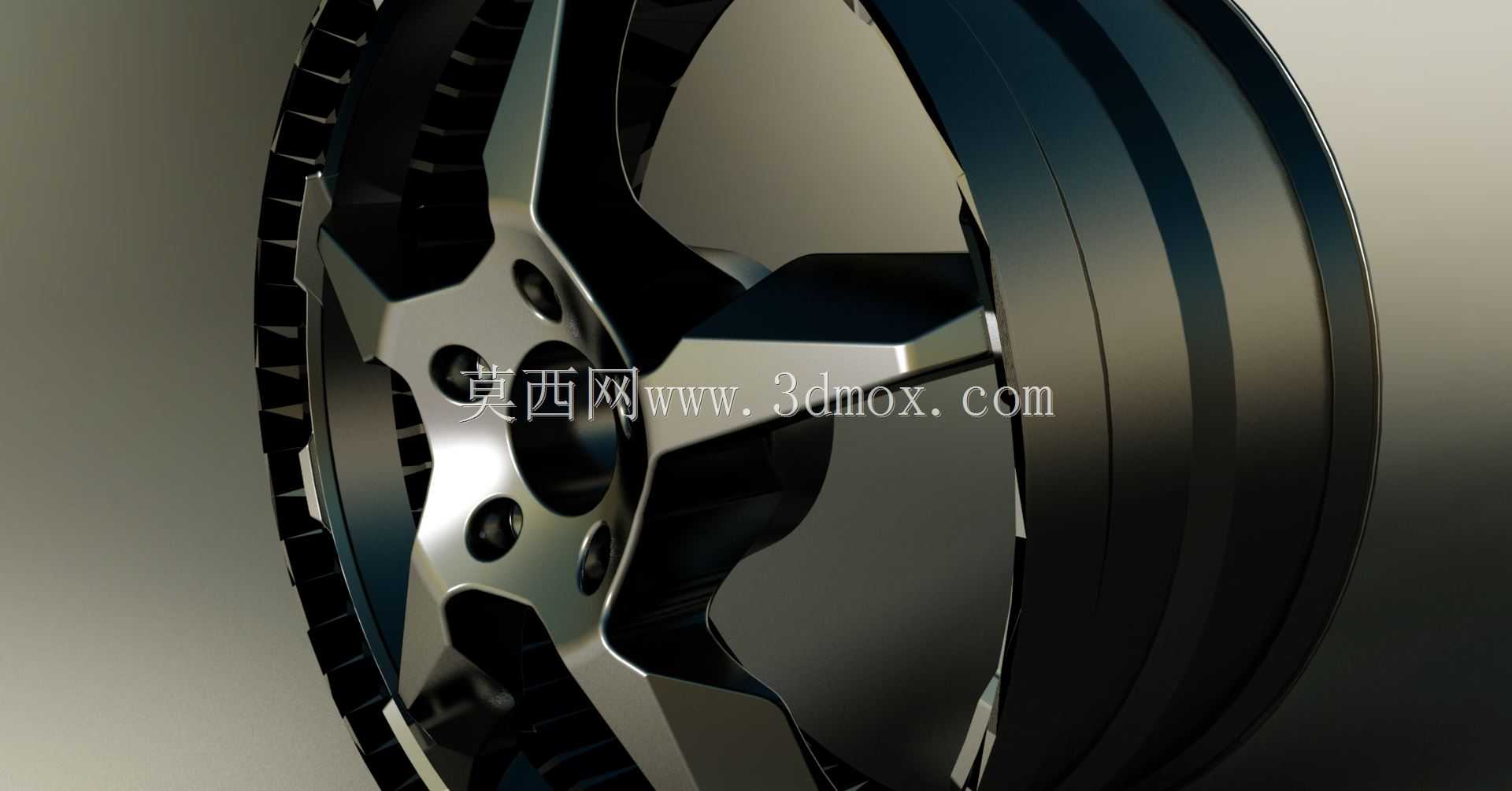

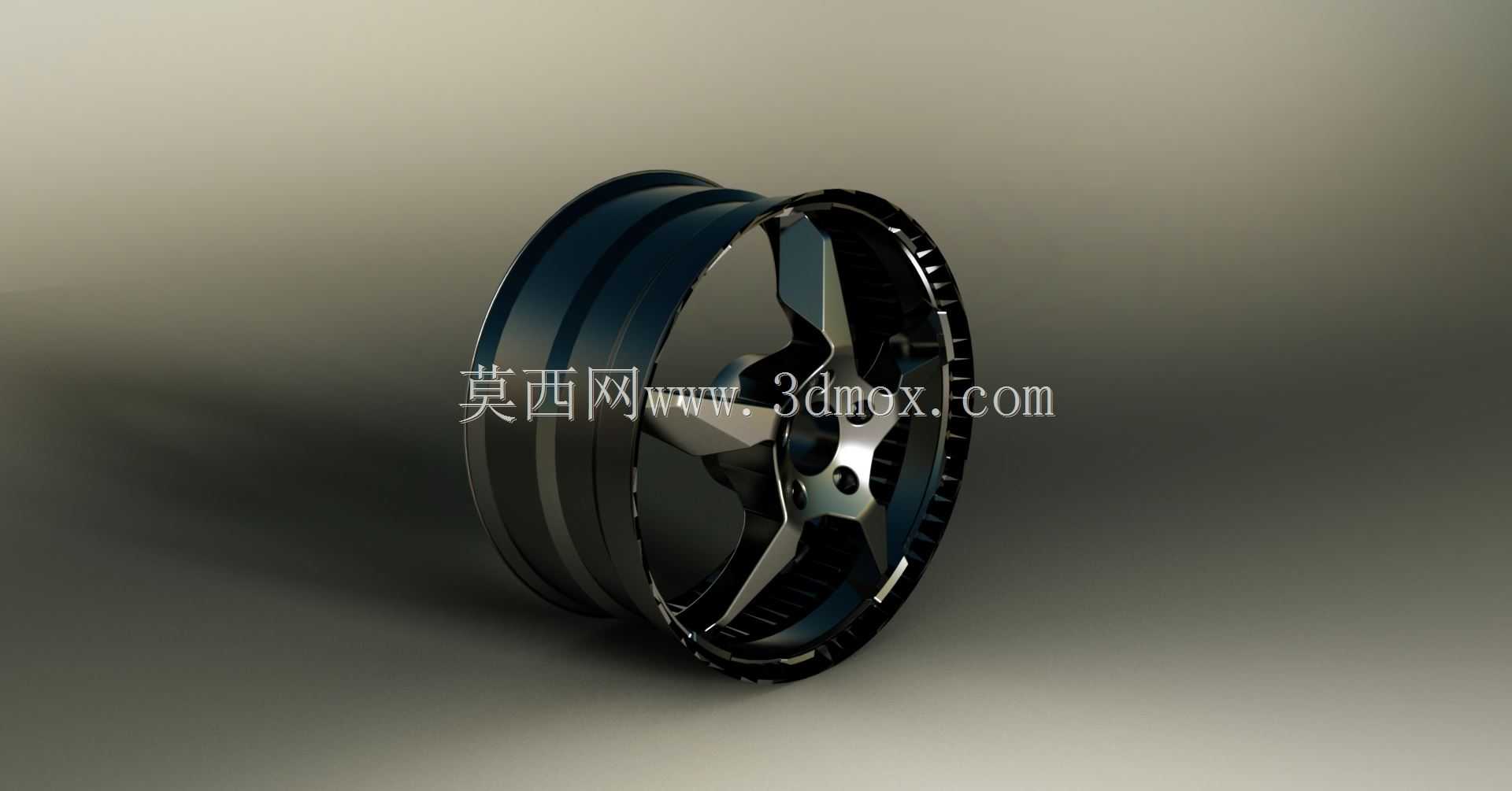

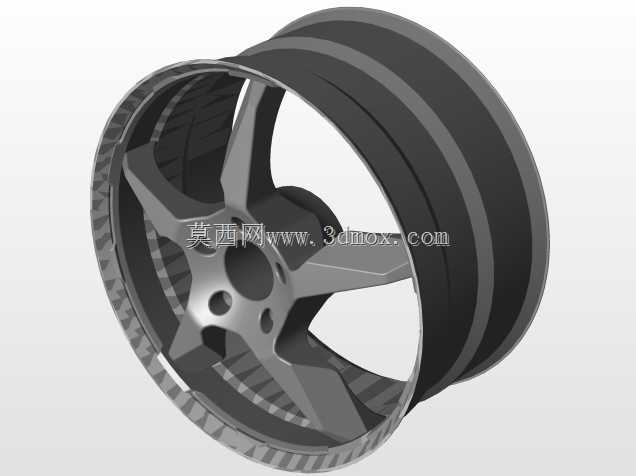

　　外形设计上采用亮面金属质感的立体曲面，辐条正面做切削式斜面处理，光线照射下可以形成层次分明的反光效果，辐条边缘的锐利线条从中心向外辐射，视觉上呈现出更强的运动张力。建模过程中先构建轮心安装基准轴线，以旋转特征生成轮辋的基础筒体轮廓，再绘制单根辐条的引导线与变截面轮廓，通过圆周阵列完成五组辐条的均布排布，之后对所有相交位置做圆角过渡与布尔合并，最后在轮辋外缘加工出轮胎装配所需的卡槽与气门嘴避让孔。整体结构的安装边界完全围绕车桥法兰尺寸定义，中心孔直径、螺栓孔分布圆直径、轮辋宽度与偏距数值都可以根据不同车型的装配参数调整，建模时所有关联尺寸采用参数化约束，修改轮辋直径或者螺栓孔数量时，辐条阵列数量与配合位置可以同步更新，不需要重复绘制基础特征。

　　结构校核阶段重点关注几个典型工况：垂向满载冲击工况下，轮辋下缘与地面接触位置的变形量控制在允许范围内，辐条根部的最大应力低于材料屈服极限；扭转工况下，螺栓孔周边的应力分布均匀，不会出现局部应力超限；侧向过弯工况下，轮辋侧面承受轮胎传递的侧向推力，轮缘位置的变形不会导致胎圈脱开。镂空区域的尺寸也经过权衡，开口过大虽然能进一步减重，但会削弱辐条之间的轮辋支撑刚性，开口过小则会限制散热气流的通过量，最终采用的五辐大开口布局在刚性、重量与散热三者之间取得平衡，既满足日常道路行驶的耐久要求，也能适配激烈驾驶场景下的载荷输入。
