皮卡丁尼战术导轨安装配件结构设计

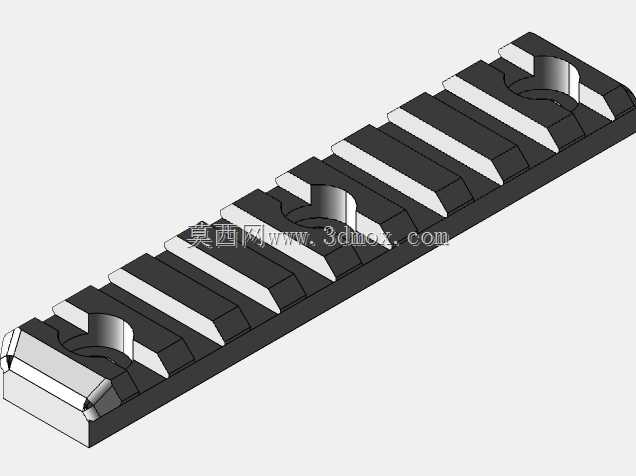

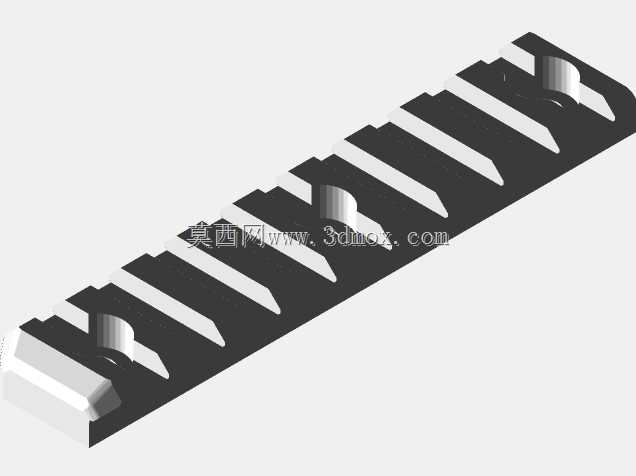

这款皮卡丁尼导轨安装件，是轻武器战术附件拓展系统中的核心适配部件，主要应用在民用射击运动装备、战术训练器材、影视道具枪械改装等场景中，作为附件挂载的标准接口载体，解决不同规格护木与标准战术附件之间的适配衔接问题，可搭配Magpul MLOK规格的护木系统使用，为瞄准镜、战术手电、激光指示器、前握把等各类战术附件提供符合军规标准的安装基准。从功能特性来看，该导轨严格遵循皮卡丁尼导轨的通用接口尺寸规范，顶面的连续卡槽采用标准间距的梯形齿槽设计，每个齿槽的轮廓尺寸、槽间距都匹配通用战术附件的锁紧结构，能够保证附件安装后无旷量、不滑移，可承受射击过程中的往复冲击载荷，不会出现附件移位导致的瞄准偏差问题。导轨本体上设置了三处沉头安装孔，安装时可通过对应规格的锁紧螺钉将导轨条固定在MLOK接口的护木平面上，沉头设计能够保证螺钉头部完全没入导轨本体内部，不会突出导轨顶面干涉附件的滑动安装，也避免尖锐的螺钉头刮擦附件表面或者操作时划伤使用者。在设计思路上，这款导轨采用了轻量化的开槽结构，在保证整体结构强度的前提下，尽可能去除非受力区域的材料，降低整体重量，避免加装导轨后带来的枪械前部重心过度前移问题，提升握持操作的平衡性。导轨的两端做了倒角过渡处理，没有尖锐的棱角，既能够在安装附件时起到导向作用，方便附件快速滑入卡槽对位，也能避免使用过程中尖锐边角勾挂衣物或者装具。从安装边界来看，这款导轨属于短款导轨段，长度适配单组至两组附件的安装需求，宽度与标准皮卡丁尼导轨尺寸一致，安装时只需要在护木的对应MLOK槽位对齐安装孔，拧入锁紧螺钉即可完成固定，不需要对护木进行额外的打磨或者改装，安装后导轨顶面与护木表面保持固定高度差，能够保证附件安装后与枪管轴线保持标准的高度差，适配常规机械瞄具、光学瞄具的同轴校准需求。导轨的齿槽侧面做了微小的拔模斜度设计，既方便加工脱模，也能让附件的锁紧块更顺畅地卡入齿槽，降低安装时的对位难度，同时长期使用后即便有轻微磨损，也能依靠斜度的配合保持锁紧的紧密性，不会出现松旷问题。
