带MR12导轨的线性运动执行组件

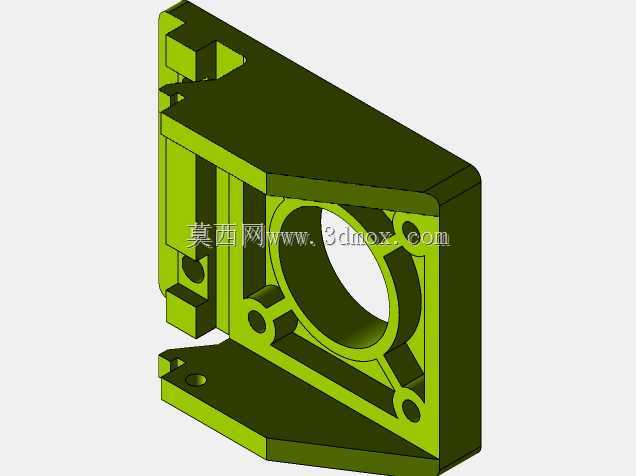

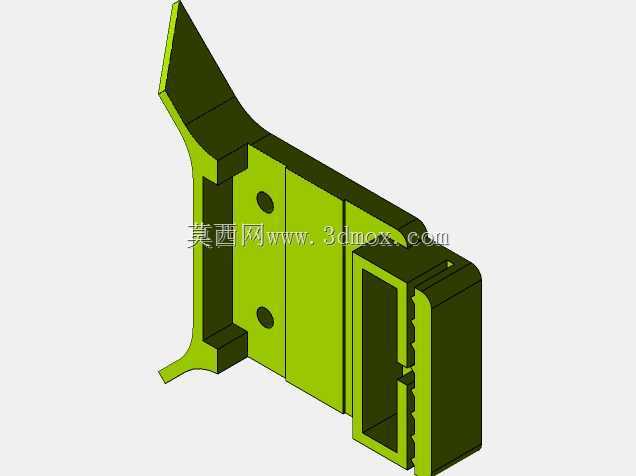

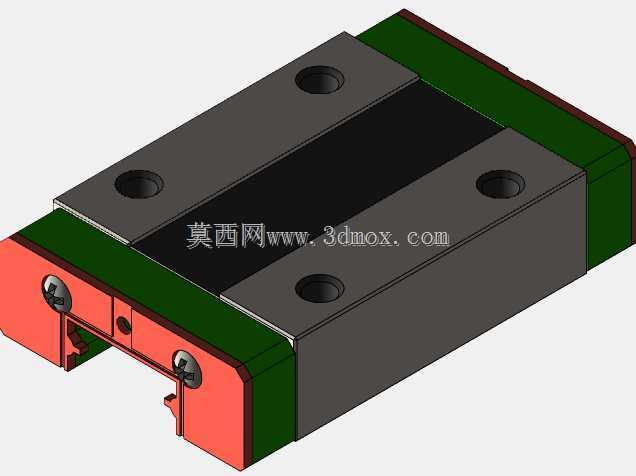

这套线性运动组件主要面向小型自动化设备的直线往复动作场景，可广泛应用在桌面级分拣工位、小型点胶设备、3D打印运动轴、实验室取样移载机构、小型物料推送工位等需要精准直线位移的场合，能够为执行末端提供稳定的低摩擦直线导向与动力传输，替代传统的滑杆导套结构，大幅降低运动过程中的卡滞、晃动问题。组件核心采用MR12系列微型线性导轨作为导向载体，配套MGN12系列线性滑块托架，导轨有效行程覆盖300mm长度区间，导轨本身预压适中，既保证空载滑动的顺滑度，又能承受垂直于运动方向的径向负载与一定的倾覆力矩，适配轻载高速的往复运动需求。整套组件设计为可直接安装在标准20x20mm工业铝型材上的结构，安装孔位完全匹配铝型材的槽道间距，不需要额外加工转接板，现场装配时仅需通过T型螺栓即可完成快速固定，大幅缩短设备组装的调试周期。配套的铝型材安装基座选用20x20mm截面、总长400mm的规格，型材壁厚1.8mm，槽道宽度为6mm，既保证整体支撑刚性，又控制了整套组件的自重，适合对安装空间、设备重量有严格限制的桌面型设备使用。动力传输部分采用GT2规格的同步带结构，支持760mm周长的闭环同步带或是开式皮带安装，配套20齿的GT2同步带轮，传动间隙小、传动比精准，运动过程中无打滑问题，能够配合步进电机实现精准的位置控制。驱动端预留了NEMA17规格步进电机的安装位，也就是常用的42系列步进电机，安装法兰尺寸完全匹配行业通用标准，用户可根据负载需求选择不同扭矩的同规格电机直接装配，不需要额外修改安装结构。导向与转动部位配套了2个625ZZ规格的深沟球轴承，分别布置在从动轮与张紧结构位置，有效降低转动阻力，提升长时间运行的耐用性，减少日常维护的频次。整套设计在布局上充分考虑了安装边界的限制，所有突出结构都控制在铝型材截面的投影范围内，不会和周边的设备构件产生干涉，张紧结构设计在组件端部，不需要拆解主体结构即可完成皮带松紧度的调节，日常调试维护十分便捷。滑块托架部分预留了标准化的安装孔位，可直接固定气爪、吸嘴、点胶阀、检测探头等多种执行末端，拓展性极强，能够适配不同行业的小型直线运动需求，帮助设备开发者快速搭建稳定的直线运动轴，省去从零开始设计导向、传动结构的重复工作，缩短设备开发周期。
