Sparkfun Easy步进电机驱动器电路板结构

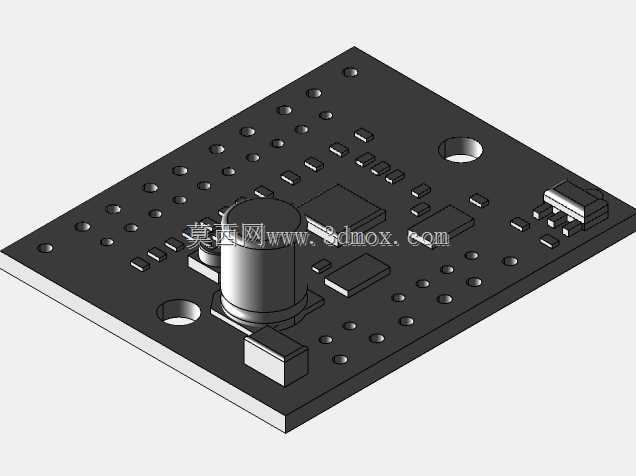

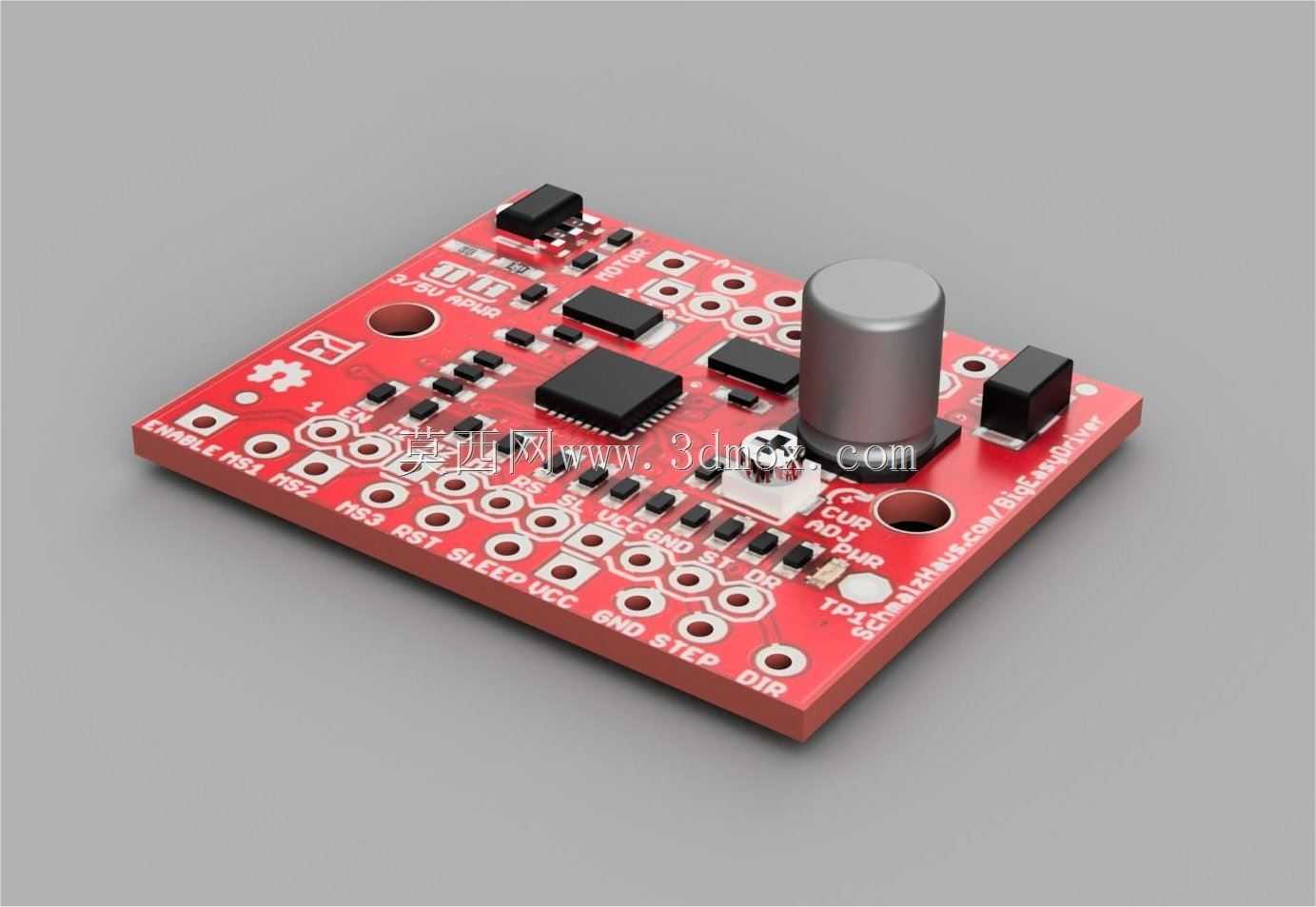

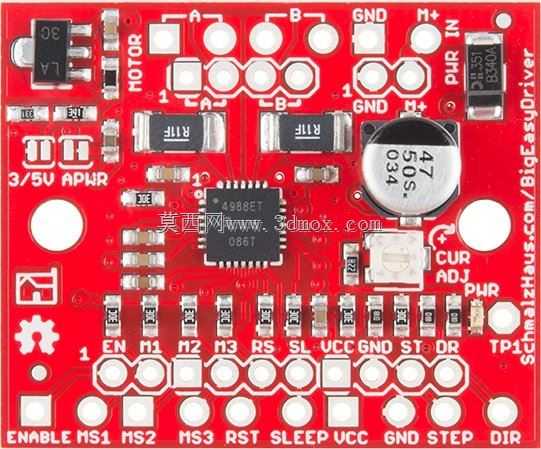

这款步进电机驱动器的三维结构还原，主要面向小型自动化设备、桌面级数控装置、DIY创客项目以及教学实验场景中的步进电机控制需求，作为步进电机与上位控制单元之间的核心连接部件，它承担着脉冲信号分配、电流放大、电机相序切换的核心作用，能够将控制端输出的弱电平信号转换为足以驱动步进电机绕组运转的功率输出，保障步进电机按照设定的转速、转角、转向完成精准的位移输出，在小型3D打印设备进给轴控制、桌面雕刻机走刀驱动、智能小车行进控制、自动化仪表指针调节、小型机械臂关节驱动等场景中都有广泛的应用空间。从产品功能特性来看，这款驱动器采用集成式驱动芯片搭配周边阻容元件、功率器件、接口端子的布局方案，板载的电解电容主要承担电源滤波作用，能够滤除供电线路中的纹波干扰，避免驱动过程中出现电流波动导致的电机失步、抖动问题；板上预留的多组焊盘接口分别对应电源输入、脉冲信号输入、方向控制输入、使能控制以及电机绕组接线端，能够适配常见的两相四线步进电机接线需求，同时板上预留的固定安装孔位，方便使用者将驱动板固定在设备壳体内部或者安装支架上，避免设备运行过程中的震动导致电路板移位、接线松脱。在设计思路上，这款结构还原完全参照实物的布局比例进行搭建，精准还原了板上每一个元件的相对位置、高度差以及外形轮廓，既还原了红色阻焊层的PCB基板外形，也准确呈现了贴片芯片、电解电容、贴片电阻电容、接线端子等不同高度元件的立体形态，能够帮助设计者在进行设备外壳设计、内部安装布局规划时，提前预判驱动板与周边结构件的干涉情况。从安装边界来看，这款驱动板采用矩形PCB结构，四个角预留的安装孔位孔距符合小型驱动板的通用安装规格，板上最高的元件为顶部的电解电容，在设计外壳内部容纳空间时，需要以该电容的顶面高度作为最小净高参考，同时板边的接线端子区域需要预留足够的接线操作空间，避免外壳侧壁遮挡接线位导致装配困难，板上的元件布局紧凑，在进行周边结构设计时需要注意避开板上较高的元件，防止装配时出现压件问题，保障驱动板安装后能够顺畅散热、接线操作便捷，不会与周边的其他电路板、结构支架、传动部件产生空间干涉。
