铝合金夹紧式刚性传动联轴器

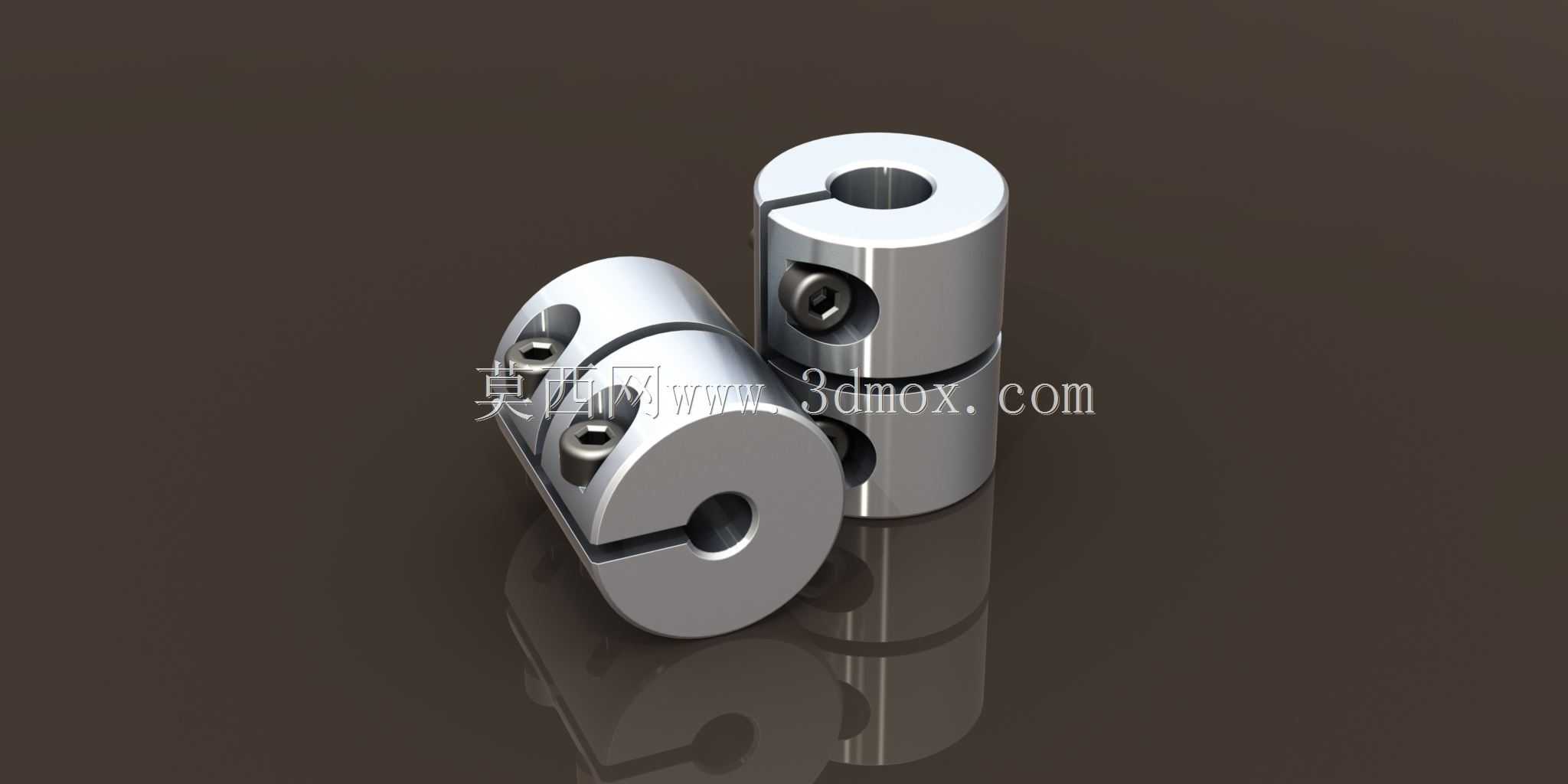

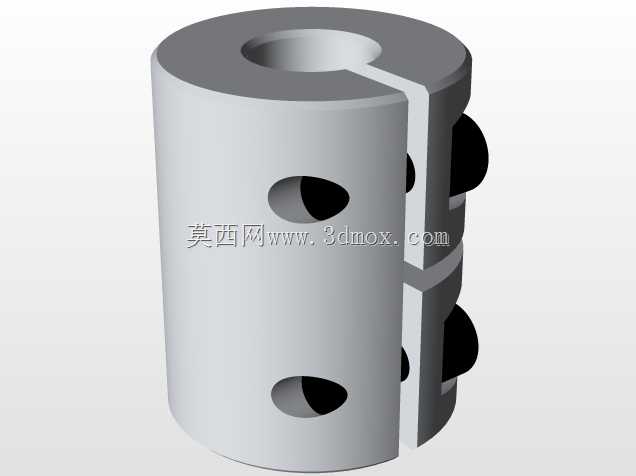

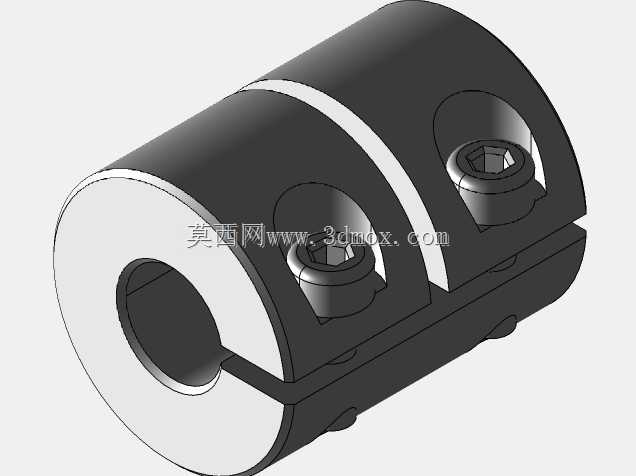

这款刚性联轴器是机械传动系统中用于两根轴之间刚性连接、同步传递扭矩的核心基础零部件，广泛应用于各类对传动精度要求较高的工业场景中，比如小型自动化输送设备的动力端连接、精密检测仪器的传动链路搭建、桌面级数控加工设备的进给轴传动、小型伺服电机与丝杠的动力衔接，以及各类轻工包装机械、电子制造设备的传动单元中，承担着消除轴系安装偏差带来的传动干涉、保障动力稳定同步传输的作用。区别于弹性联轴器，这款刚性联轴器依靠自身的金属刚性结构实现扭矩传递，不存在弹性元件带来的传动滞后与扭转间隙，能够实现无背隙的高精度动力传输，尤其适合对传动同步性、定位精度要求严苛的工况。产品采用一体式铝合金材质加工而成，整体为圆柱式夹紧结构，侧面开设贯通式夹紧缝，搭配紧定螺钉实现对轴的抱紧固定，安装时无需对轴端做额外的键槽加工，仅需将两根待连接的轴分别插入联轴器两端的内孔，拧紧侧面的紧定螺钉即可完成固定，安装便捷且对轴的损伤极小，同时铝合金材质自带轻量化、耐腐蚀的特性，能够适应多数常规工业环境的使用需求，不会轻易出现锈蚀问题。从设计逻辑来看，这款联轴器采用对称式的夹紧结构设计，两端内孔保持极高的同轴度加工精度，能够在连接两根不同直径轴的同时，保障轴系的回转同心度，避免高速回转时出现偏心抖动的问题；夹紧缝的宽度经过反复校核，既能够保证螺钉拧紧时内孔有足够的收缩量抱紧轴面，又不会因为收缩量过大导致联轴器本体出现应力开裂的风险；紧定螺钉的位置采用对称布局，拧紧后受力均匀，能够在正反转切换的工况下依然保持稳定的抱紧力，不会出现松脱打滑的问题。这款联轴器适配的轴径范围覆盖5.0mm到8.0mm，整体外径为20mm，轴向总长度为25mm，属于小规格的传动连接件，安装时仅需要预留出对应长度的轴端插入空间，径向预留出不小于22mm的安装回转空间即可完成布置，不会占用过多的设备内部空间，非常适合结构紧凑的小型设备使用。在实际使用过程中，这款联轴器能够稳定传递伺服电机、小型步进电机输出的扭矩，在额定扭矩范围内不会出现传动打滑、扭转形变的问题，同时刚性连接的特性能够让轴系的动力传输响应速度更快，启停动作无延迟，能够有效提升设备的传动精度与运行稳定性，是小型精密传动场景中性价比极高的连接部件。
