游戏道具双动伸缩暗剑结构设计

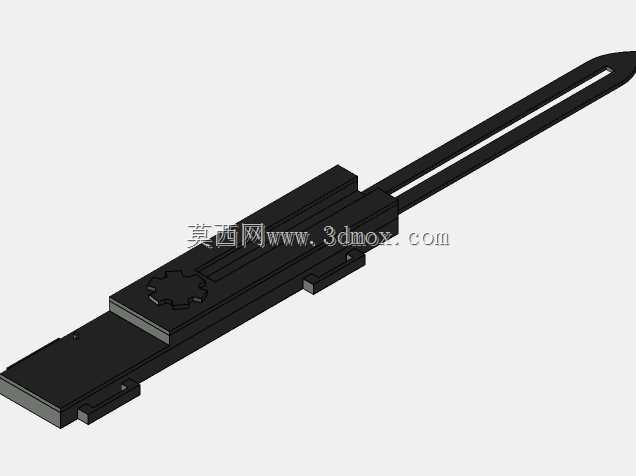

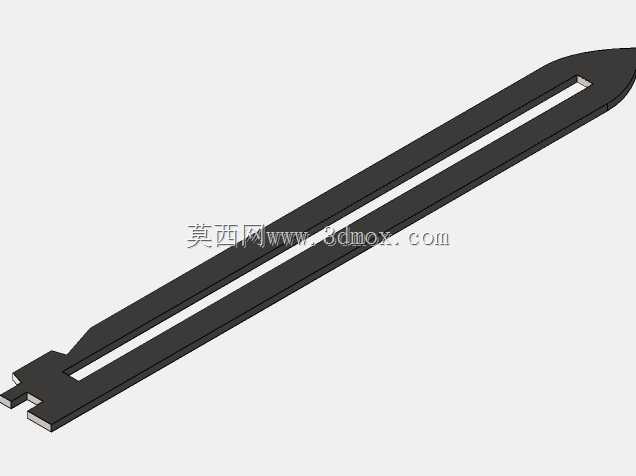

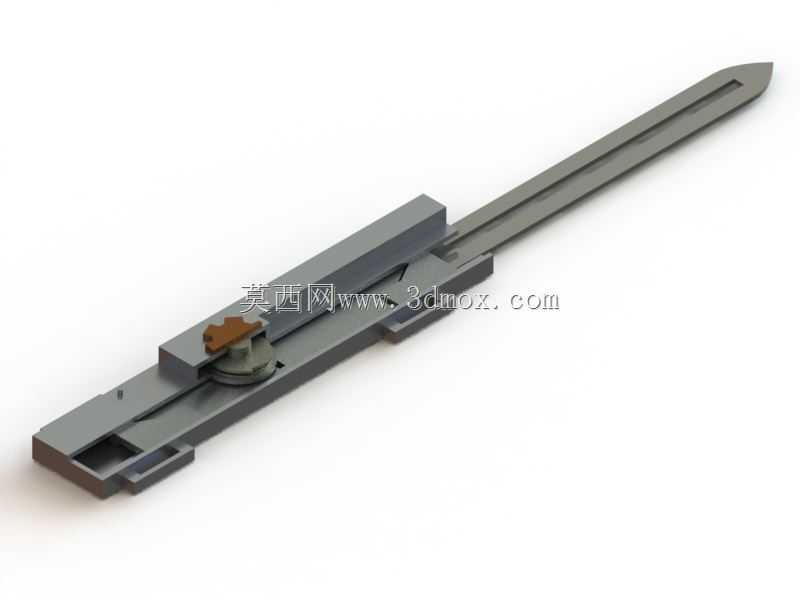

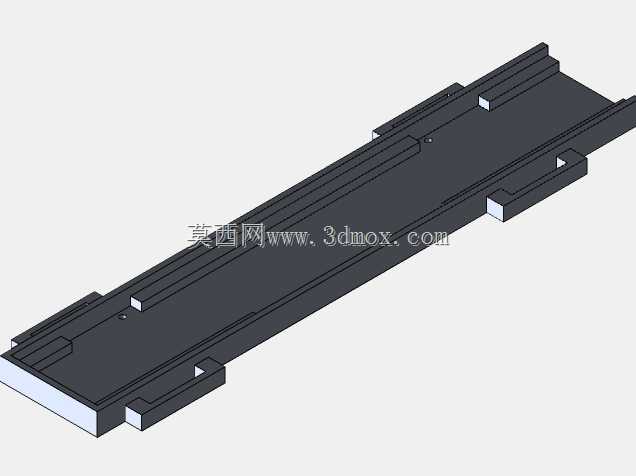

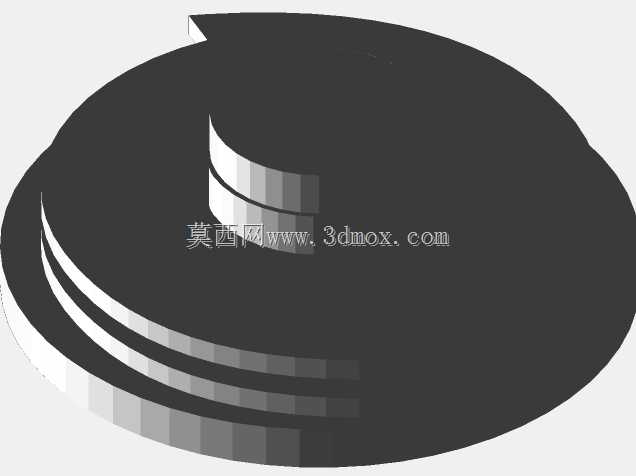

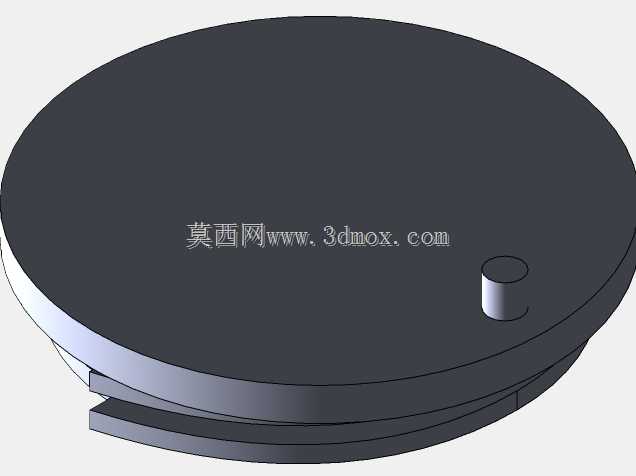

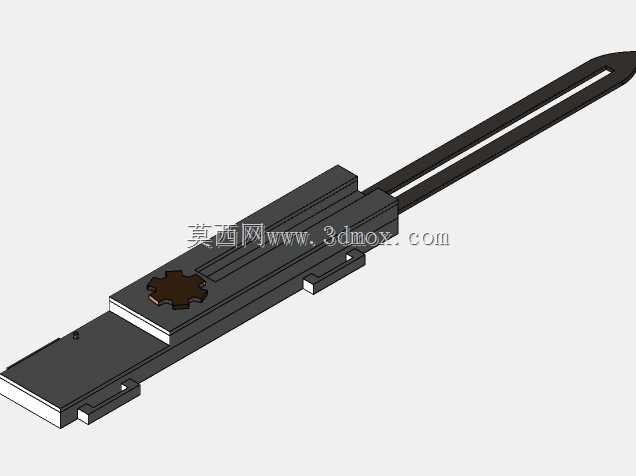

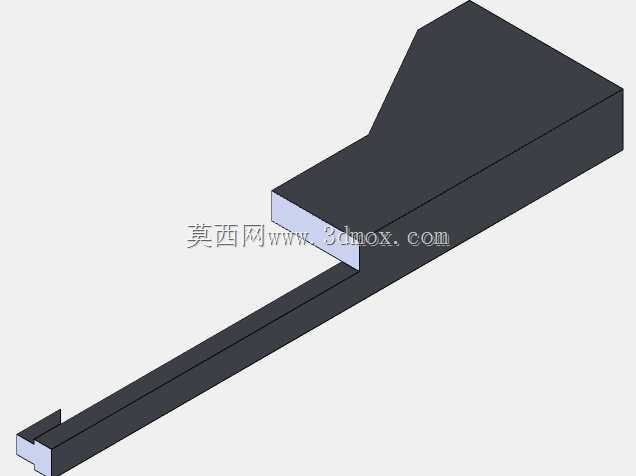

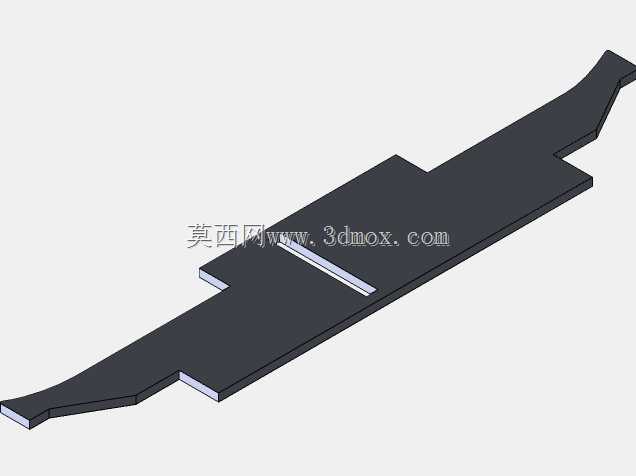

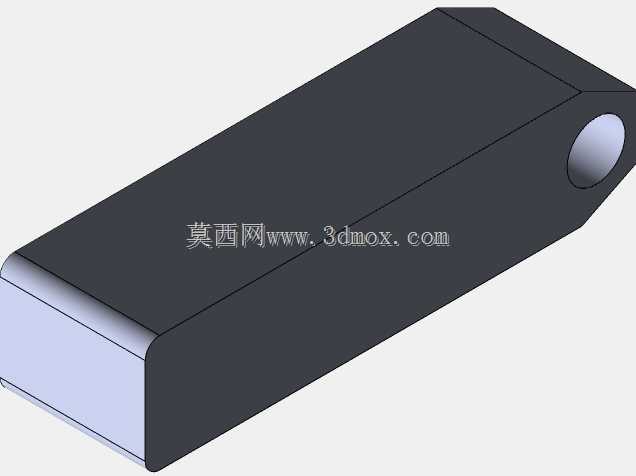

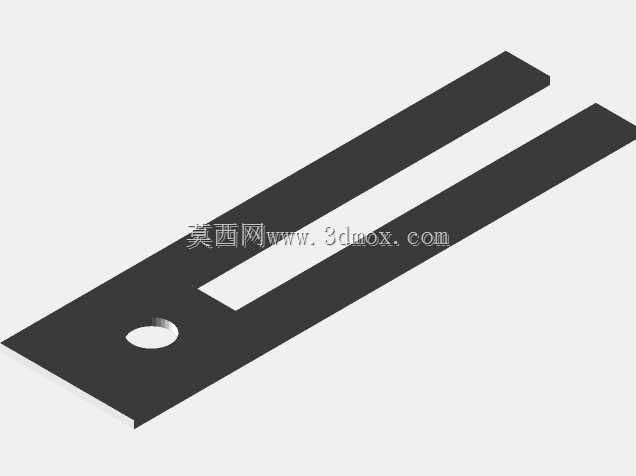

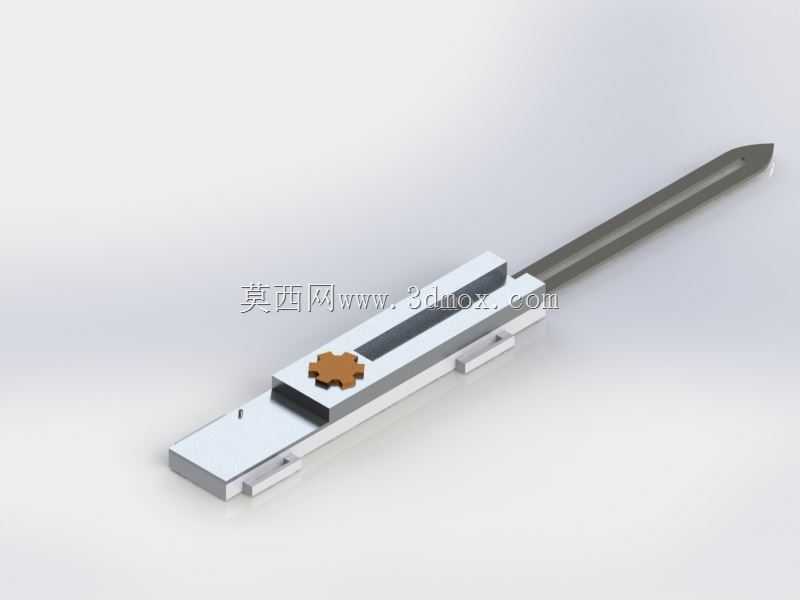

该双动伸缩暗剑结构属于创意机械传动类设计，最初的应用场景围绕沉浸式角色扮演道具、影视cosplay装备以及桌面创意机械摆件展开，同时也可作为小型直线伸缩传动机构的教学演示样件，帮助机械爱好者理解齿轮齿条配合的直线往复运动逻辑。在实际用途层面，该结构通过单齿轮驱动实现两段式剑刃的同步伸缩动作，无需额外的松紧带、弹簧等弹性驱动元件，仅靠手动拨动外露的星形拨轮即可完成剑刃的伸出与收回，操作手感顺滑且定位稳定，既可以作为爱好者手工制作的可动道具核心结构，也能为小型直线推送机构的设计提供结构参考。从功能特性来看，该结构采用双层滑轨嵌套设计，外层基座作为固定承载件，中层滑座与内层剑刃分别与驱动齿轮的不同齿段啮合，当拨动拨轮带动齿轮转动时，中层滑座先沿基座滑轨向外滑出，待滑座行程到位后，内层剑刃再沿滑座内置滑轨继续伸出，最终形成两段叠加的总伸出长度，收回时则反向转动拨轮，剑刃先收回至滑座内，随后滑座再收回至基座内，全程动作连贯无卡顿，各部件之间的配合间隙控制在0.1mm以内，避免伸缩过程中出现晃动或卡滞。设计思路上，整体结构优先考虑易加工与易组装特性，所有零件均采用规则的长方体、圆柱等基础几何造型，无复杂曲面或特殊工艺结构，既可以通过3D打印直接制作各部件，也可以采用铝合金、亚克力等板材通过数控铣削加工完成，组装时仅需将齿轮、滑座、剑刃依次卡入基座对应的滑槽内，无需额外的紧固件或粘接工序，降低了手工制作的门槛。外形尺寸与安装边界方面，整体结构收回状态下整体呈长条形，基座宽度控制在20mm以内，厚度不超过10mm，可轻松嵌入宽度25mm以内的腕带、袖套等佩戴载体中，伸出状态下总长度可达到收回状态的2.2倍，剑刃末端做了钝化处理，避免作为道具使用时出现划伤风险，基座两侧预留有标准的安装孔位，可根据使用需求固定在不同的承载结构上，适配多种佩戴或展示场景。
