适配小型加工设备的弧形顶拖链结构

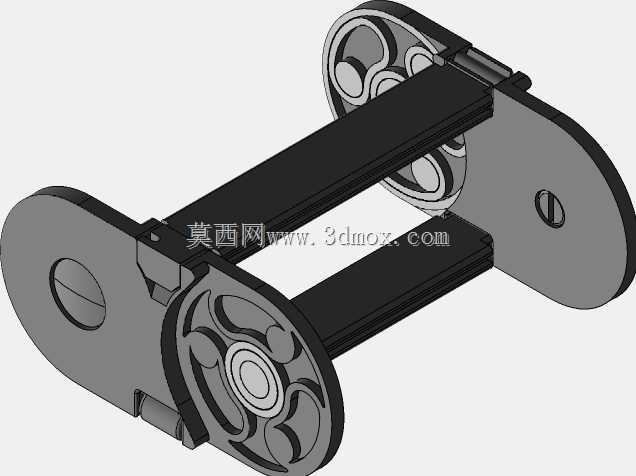

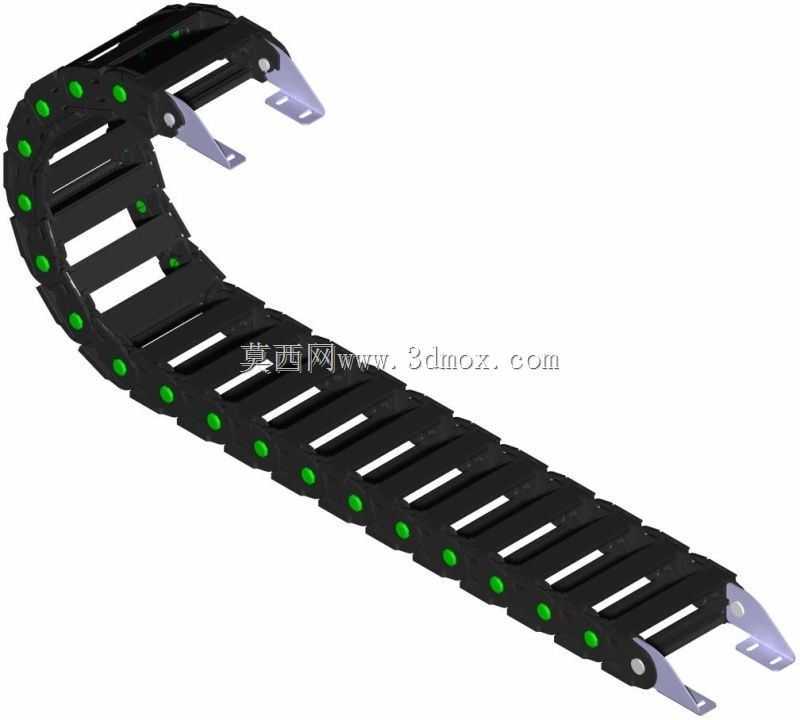

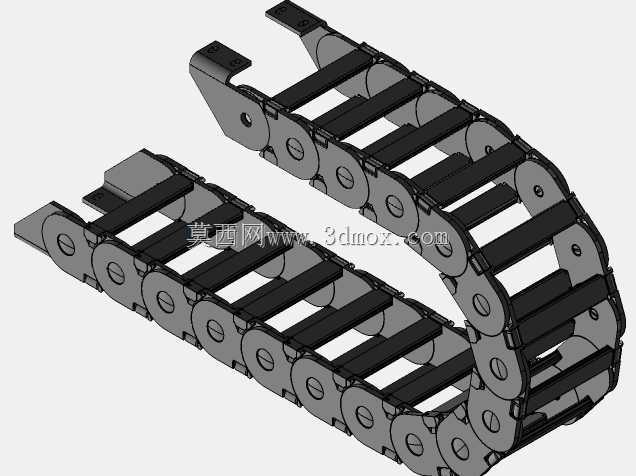

这款电缆链主要面向桌面级3D打印机、小型台式CNC雕刻机这类轻量化加工设备的走线防护场景，这类设备的运动轴多采用往复式直线运动，设备运行过程中附带的供电线缆、信号传输线、气路软管如果没有约束防护，很容易在轴体来回移动时出现剐蹭、缠绕、弯折疲劳破损的问题，轻则导致信号传输中断、打印或加工任务报废，重则可能引发线缆短路、设备核心部件烧毁的故障，而这款拖链正是为解决这类小型设备的走线痛点设计的。从功能特性来看，这款拖链采用节段式铰接结构，每一节链节都可以在限定角度内灵活转动，能够跟随设备运动轴的移动轨迹自然弯曲，既可以给内置的线缆、软管提供稳定的包覆防护，避免线缆直接接触设备的运动部件、加工碎屑或是外界灰尘油污，也能将多根零散的线缆规整收纳在链体内腔，让设备内部走线更加整洁有序，大幅降低后期设备维护时的线路梳理难度。在设计思路上，这款拖链特意将腔体顶部设计为弧形过渡结构，区别于传统方顶拖链需要大量支撑结构才能完成生产的设计，这种弧形顶结构在采用3D打印工艺制作时，能够大幅减少打印过程中所需的支撑材料用量，不仅能降低打印生产的材料损耗，还能减少后续去除支撑的工序，避免支撑残留影响链节的铰接转动灵活性，同时弧形的顶面也能减少加工过程中碎屑、粉尘在拖链表面的堆积，日常清洁维护更加方便。从安装边界来看，这款拖链属于小型轻量化规格，整体链节宽度适配桌面级设备的常规走线需求，内腔空间可以容纳3-5根常规线径的设备线缆或是细径气路软管，链体两端预留了平直的安装固定位，可以直接通过螺丝固定在设备的机架和运动轴台面上，弯曲半径经过优化设计，在往复弯折过程中不会对内部线缆产生过度的挤压应力，能够保证线缆在长期往复运动中保持稳定的传输性能，不会因为弯折半径过小出现线芯断裂的问题，完全适配小型加工设备短行程、高频次往复运动的使用需求。
