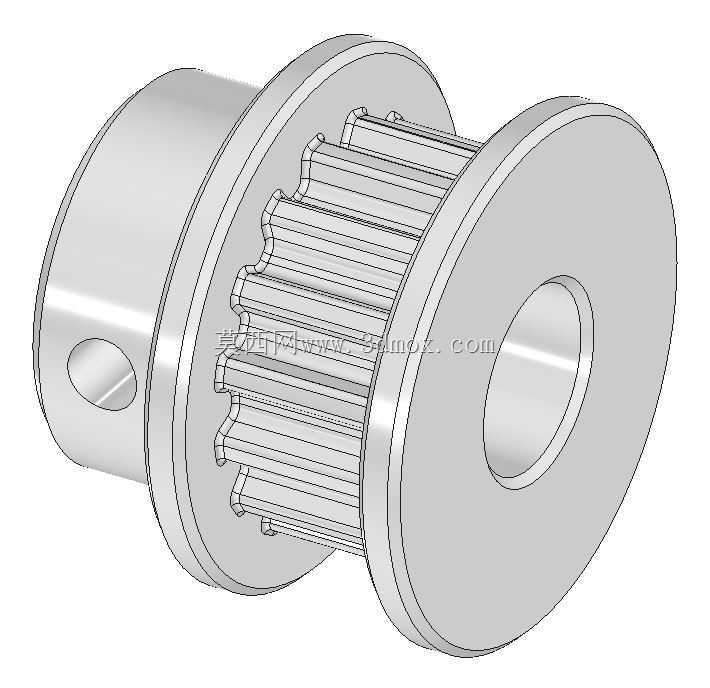

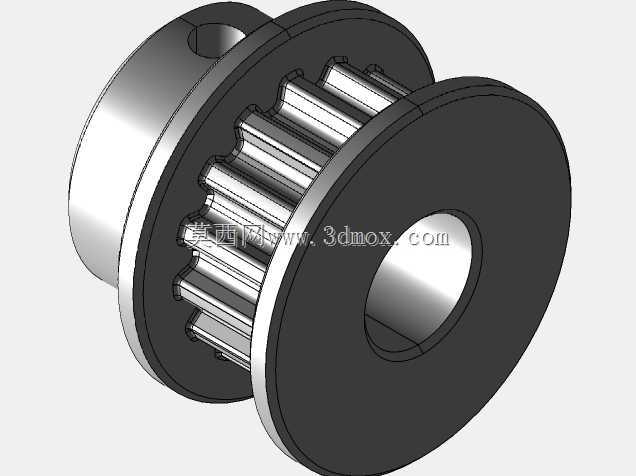

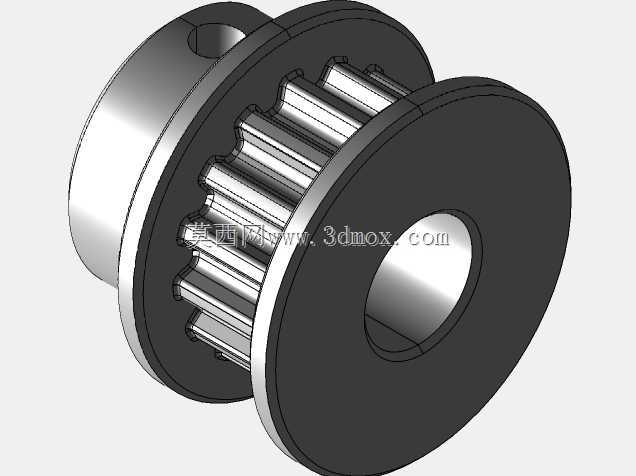

15齿GT2/GT3型正时齿形皮带轮

这款15齿的正时齿形皮带轮，是精密传动系统中负责同步动力传递的核心配套部件，主要适配3毫米齿距的同步齿形皮带，可同时兼容业内常用的GT3与GT2（3毫米齿距规格）两类传动皮带，广泛应用在小型自动化设备、桌面级精密加工装置、3D打印传动模组、小型输送机构、电子制造类小型专机的动力传递环节中，能够在高速轻载的传动场景下保证输入与输出端的转速完全同步，彻底规避普通平皮带传动容易出现的打滑、转速丢步、传动比失准的问题，保障设备运行的动作精度与定位准确性。从实际功能特性来看，该皮带轮采用双侧挡边的结构设计，能够在皮带运转过程中从两侧对皮带形成可靠的限位约束，避免皮带在高速转动时从带轮齿槽中脱出，提升传动系统的运行稳定性；带轮中心设置有直径6.35毫米的标准安装通孔，能够直接适配行业内通用的6.35毫米直径传动输出轴，无需额外做轴径适配加工，降低装配环节的加工成本；带轮轮体侧面设计有M3规格的平头螺钉安装孔，装配时可通过拧紧平头紧定螺钉，将带轮与穿过中心孔的传动轴牢牢锁止，避免带轮在带负载转动时与传动轴发生相对转动，保证动力传递的可靠性。在设计思路上，这款带轮的齿形轮廓完全匹配对应规格同步皮带的齿槽形状，齿面做了适配的圆弧过渡处理，能够让皮带齿与带轮齿槽实现顺畅啮合，减少啮合过程中的冲击与磨损，降低传动过程中的噪音与能量损耗，延长皮带与带轮本身的使用寿命；带轮的整体轴向尺寸紧凑，双侧挡边的直径与厚度经过合理匹配，既能够实现可靠的皮带防脱限位，又不会占用过多的安装空间，适配各类结构紧凑的小型传动模组的布局需求。从安装边界来看，该带轮的中心孔与传动轴的配合采用间隙适配的公差设计，装配时可顺畅套入对应直径的传动轴，紧定孔的位置设置在轮体的实体区域，锁紧时不会对带轮的齿形结构造成挤压变形，安装时只需要保证带轮的端面与传动轴轴线保持垂直，就能够让皮带在运转过程中受力均匀，避免出现皮带偏磨、单边受力过大的问题，在常规的室内工业运行环境下，能够长期稳定维持精准的同步传动效果，满足各类小型精密传动场景的使用需求。
