重型带胎旋转万向脚轮结构设计

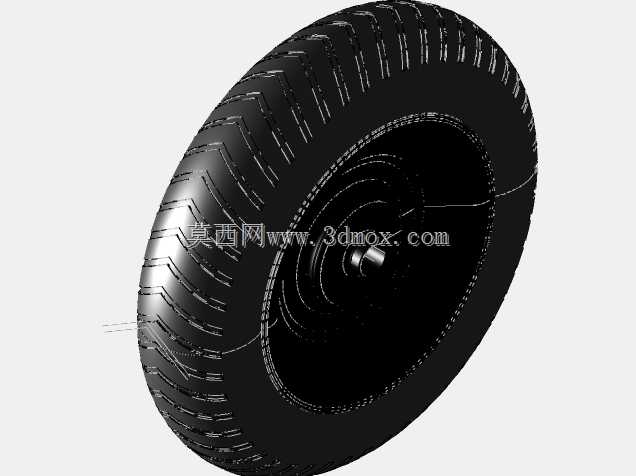

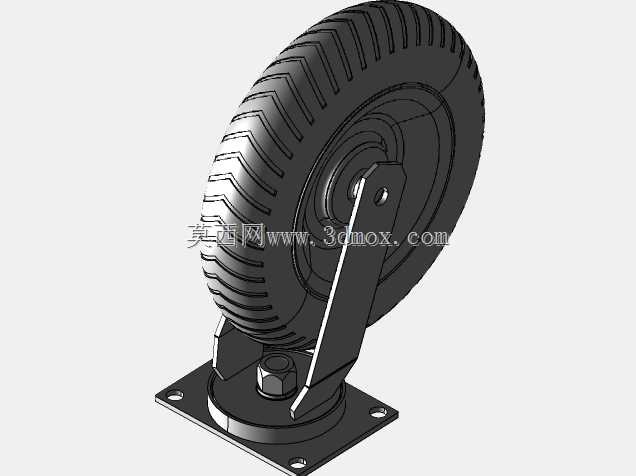

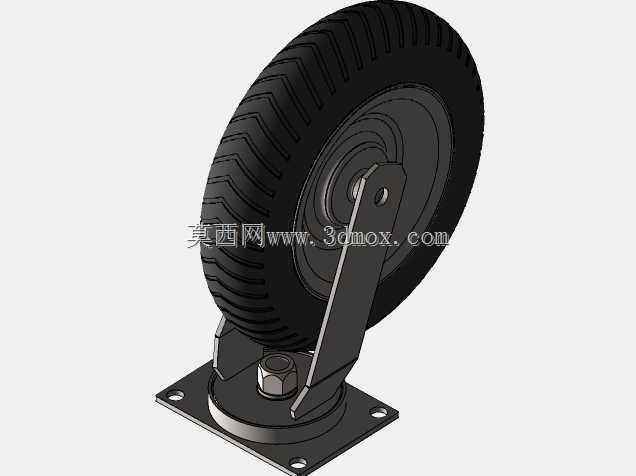

这款重型旋转脚轮主要面向工业重载移动场景设计，可广泛应用于仓储物流周转台车、重型工业设备机架、生产车间移动工作台、商用大型展具、重型工具箱等需要频繁移位或转向的承载设备上，作为设备底部的移动支撑部件，它既可以承载大重量的设备与物料，也能让设备在狭小空间内灵活转向调整位置，大幅降低重型设备移位时的人力消耗，避免设备硬拖动对地面造成的刮擦损伤。从功能特性来看，这款脚轮采用旋转回转支承结构设计，顶部方形安装法兰通过四颗螺栓与设备底部固定连接，回转结构内置耐磨转动衬套，可实现360度水平方向自由旋转，转向时阻尼均匀无卡滞，即使在满载状态下也能轻松推动转向，不会出现转向卡顿、偏摆的问题。行走轮采用橡胶胎面设计，胎面带有防滑排水纹路，既可以在环氧地坪、水泥地面、瓷砖地面等多种常见工业地面上平稳行走，也能有效缓冲行走时遇到的小幅度颠簸，降低移动过程中的震动传导，保护设备上搭载的精密元器件不受震动影响，同时橡胶材质不会在地面留下难以清理的黑印，适配对地面洁净度有要求的生产车间场景。在设计思路上，这款脚轮优先考虑重载使用的结构强度，轮架采用加厚钢板冲压成型后做防锈处理，轮体中心采用耐磨轴承与轮轴配合，轮轴与支架连接位置做了加强结构设计，避免长期重载使用后出现支架变形、轮轴脱落的问题；顶部回转结构采用大直径回转支承设计，相比小型脚轮的铆钉回转结构，承载能力提升数倍，可承受长期交变载荷的冲击，适配长时间高频次的移动使用需求。从安装边界来看，这款脚轮的顶部安装法兰为标准方形四孔安装结构，安装孔位间距符合通用重型脚轮的安装尺寸规范，用户无需额外改动设备底部的安装孔位即可直接替换同规格脚轮；安装后整体高度适配常规重型设备的底部离地间隙要求，不会出现安装后设备离地过高导致重心不稳、或是离地间隙不足导致轮体剐蹭设备底部的问题；轮体宽度与转向半径经过优化设计，在保证承载能力的前提下尽可能缩小转向所需的空间，让搭载该脚轮的设备可以在狭窄的通道内完成转向操作，适配仓储车间内狭窄通道的使用场景。在实际使用中，这款脚轮既可以四个一组搭配使用在重型设备底部，也可以两个定向轮搭配两个旋转脚轮组合使用，兼顾直线行走的稳定性与转向的灵活性，橡胶胎面的静音表现也较好，在车间内移动时不会产生过大的噪音，符合工业生产场景的噪音管控要求。
