不锈钢四孔合页铰链结构设计

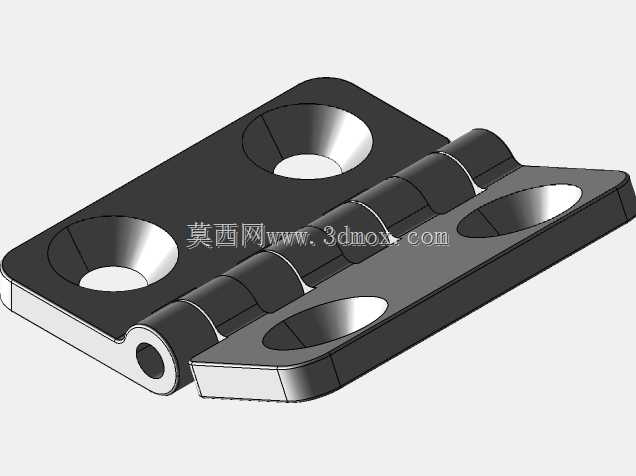

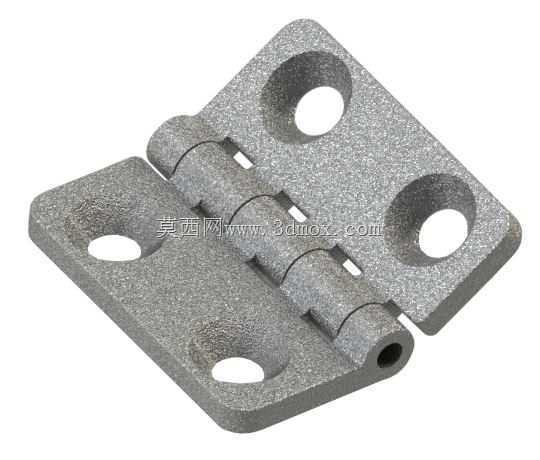

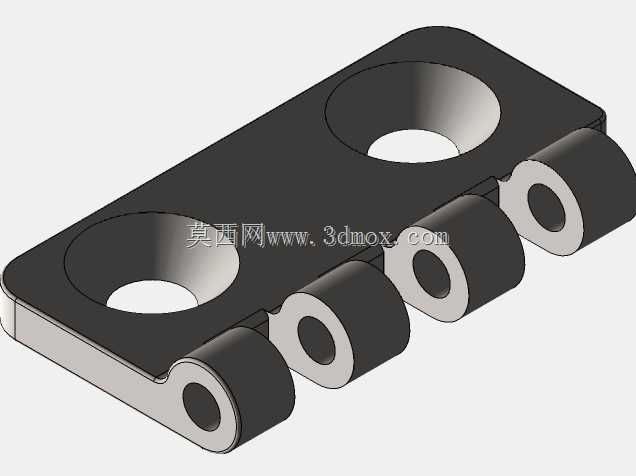

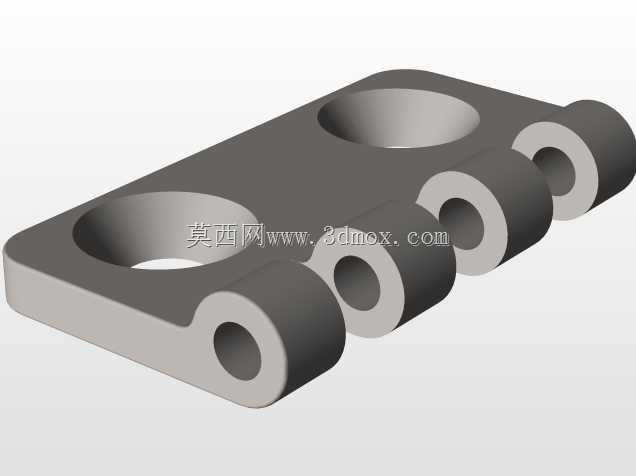

这类不锈钢铰链常被用在户外机柜、食品加工设备舱门、船舶舱室构件这类对耐蚀性有要求的铰接场景，日常选型时首先要核对安装边界与开合负载，避免出现安装后干涉、承重不足的问题。从结构设计来看，这款铰链采用对称四孔安装布局，两个页片分别设置两个沉头安装孔，沉孔深度适配常用的十字盘头或内六角圆柱头螺钉，安装后螺钉头不会突出页片表面，避免开合过程中剐蹭相邻构件。中间的铰接轴采用多段卷圆结构，相比单段卷圆的合页，多段卷圆的页片配合长度更长，铰接部位的受力分布更均匀，长期反复开合时不容易出现轴孔磨损松旷、页片错位的问题，卷圆部位的配合间隙控制在合理范围，既保证开合转动顺畅无卡滞，又不会因间隙过大产生晃动。页片的外形做了圆角过渡处理，没有尖锐的棱角，安装和日常维护时不容易划伤操作人员，同时边角倒圆也能减少应力集中，在承受冲击载荷时不容易从边角处出现开裂。材质选用不锈钢，本身具备优秀的防锈抗腐蚀能力，在潮湿、有弱腐蚀介质的环境下也能长期保持结构强度，不需要额外做表面涂装处理，后期维护成本更低。安装时需要注意两个页片的贴合面要分别与待连接的两个构件表面完全贴合，固定螺钉要对角逐步拧紧，避免页片安装后产生内应力，导致开合阻力变大。铰接部位的转动轴线要与两个构件的开合回转轴线完全重合，否则会出现开合卡滞、螺钉受力剪切断裂的问题。这类铰链的开合角度可以覆盖常规设备舱门的0到180度开合需求，页片厚度经过合理设计，在保证整体结构强度满足常规舱门承重要求的前提下，尽可能压缩了合页闭合后的整体厚度，不会在构件外侧突出过多，适配多数对安装空间有紧凑要求的场景。设计建模时，卷圆部位的同轴度是需要重点控制的公差项，多个卷圆段的内孔轴线偏差过大会直接导致铰接轴装配困难，转动阻力陡增，安装孔的位置度也需要严格控制，否则现场安装时会出现孔位对不齐，需要现场扩孔的问题，影响安装效率和连接强度。
