NEMA17与NEMA23步进电机L型安装固定支架

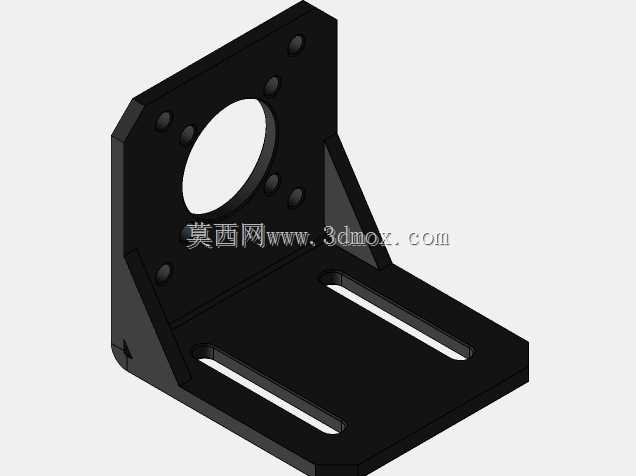

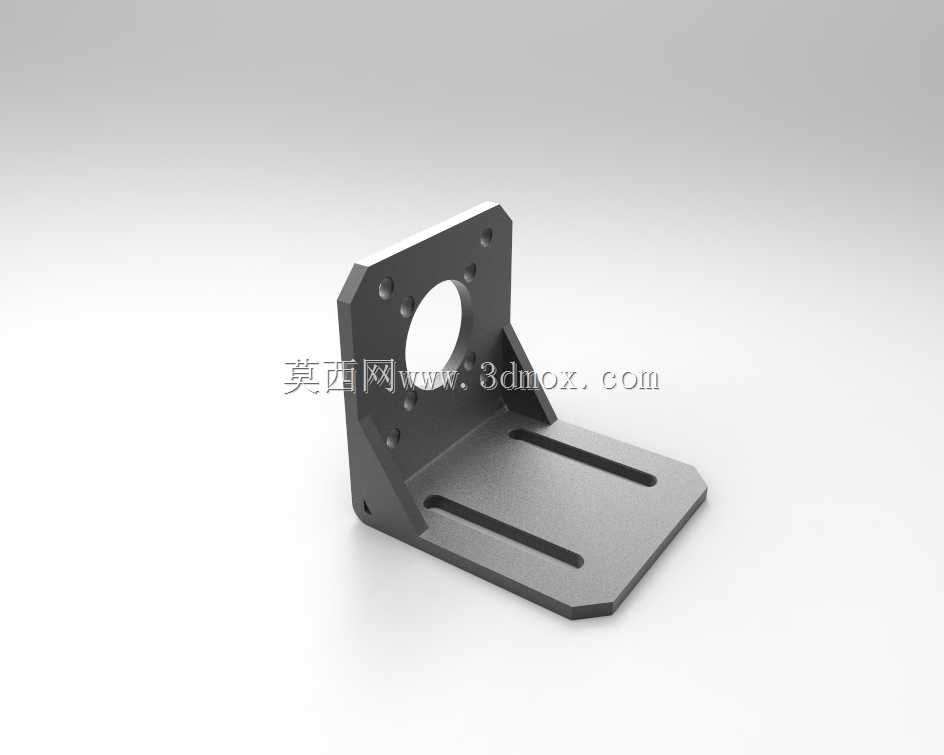

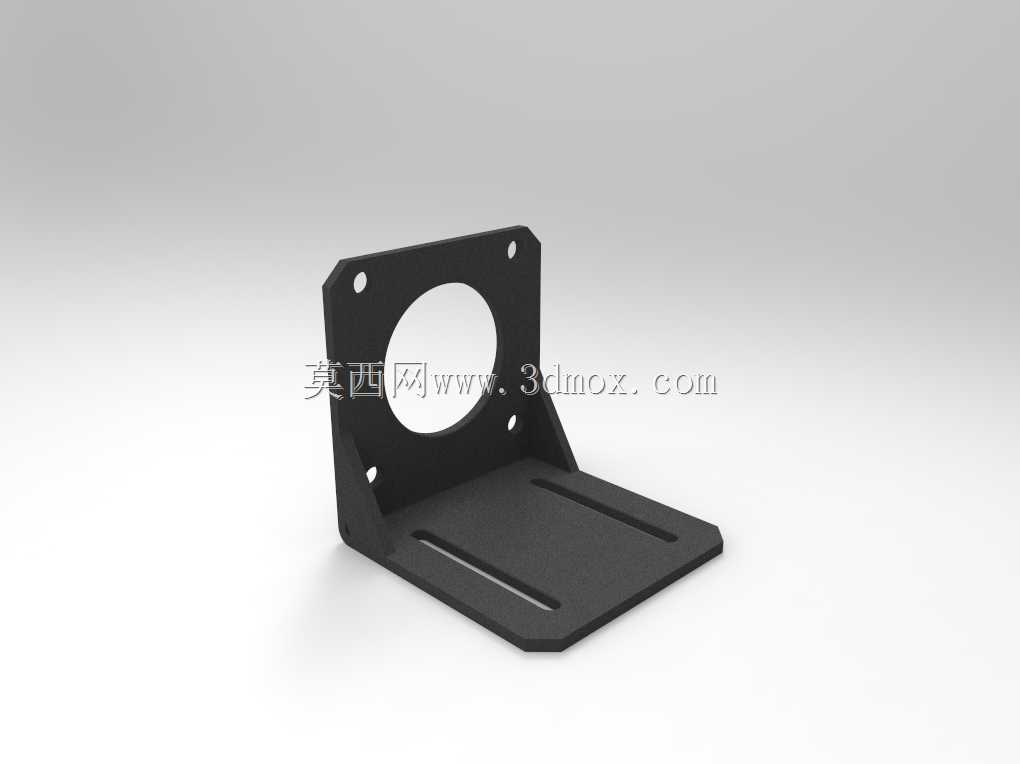

这款L型结构的安装支架，是专门适配NEMA17与NEMA23两类主流规格步进电机的配套固定构件，广泛应用于各类自动化传动场景中，不管是桌面级数控设备的传动模组搭建、3D打印设备的运动轴动力端固定，还是小型自动化送料机构、点胶设备、雕刻机的动力单元安装，都能通过这款支架完成电机与设备机架的稳固连接，解决步进电机安装时的定位偏移、运行共振、固定不牢等常见问题。从实际使用场景来看，步进电机作为自动化设备中最常用的动力执行元件，其安装精度直接决定了整套传动机构的运行稳定性，如果电机固定位置出现偏差，会导致同步带传动跳齿、丝杆传动同轴度不足，进而引发设备运行异响、定位精度下降、传动部件异常磨损等一系列故障，这款支架正是针对这类安装痛点设计，通过一体化的L型折弯结构，同时提供电机安装立面与设备固定底面两个连接基准面，让电机输出轴的方向与设备传动方向保持精准垂直，大幅降低现场安装时的调校难度。在功能特性上，支架的立面开设了适配两类步进电机法兰的大尺寸中心过孔，能够完全容纳电机前端的输出轴端与轴承端盖，不会对电机的转动部件产生干涉；立面四周的安装孔位同时匹配NEMA17与NEMA23电机的法兰孔距，无需额外打孔就能直接完成两类电机的固定，在更换不同规格电机时不需要更换支架，提升了设备改装与维护的便利性。底面开设的两条平行长槽安装孔，给支架在设备机架上的固定预留了充足的位置调整空间，安装时可以沿着长槽方向微调支架的前后位置，方便调整同步带张紧度或者丝杆与电机轴的对接间隙，不需要反复拆装重新打孔。设计思路上，这款支架采用钣金折弯一体化成型工艺，整体结构没有额外的拼接焊缝，依靠板材折弯后的结构强度保证支撑刚性，足够承受步进电机高速启停时产生的反作用力与运行振动，避免支架长期受力出现变形；折弯处做了圆角过渡处理，既消除了钣金锐边的安全隐患，也提升了折弯位置的结构强度，避免应力集中导致的支架断裂。在安装边界上，支架的立面高度完全覆盖两类步进电机的法兰安装面深度，安装后电机法兰面能够与支架立面完全贴合，保证电机安装的垂直度；底面的长宽尺寸足够覆盖电机安装后的投影范围，固定后支架不会出现偏载倾斜，长槽的长度范围覆盖了常规传动调整所需的位移量，能够满足绝大多数小型自动化设备的安装调整需求，不管是铝型材机架的T型槽固定，还是钢板平台的螺丝固定，都能通过底面的长槽完成可靠连接。
