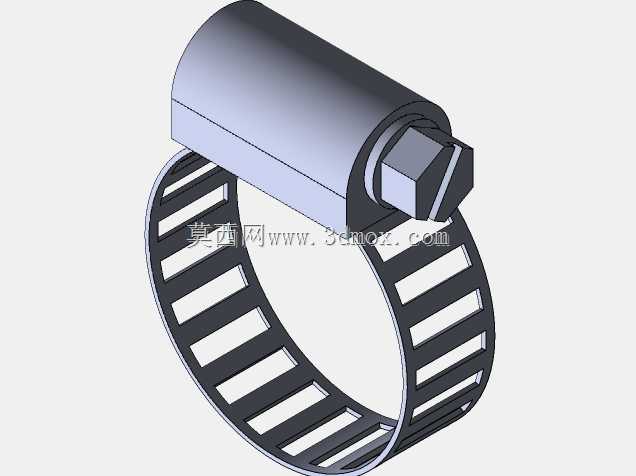

带镂空衬带的蜗轮蜗杆式喉箍结构设计

这款带镂空衬带的蜗轮蜗杆式喉箍，主要应用于民用给排水、车用油路气路、工业流体输送、暖通管路连接等场景中，用来实现硬质管路与软质胶管、波纹管对接位置的抱紧固定，避免管路受流体压力冲击、设备运行振动影响出现松脱、渗漏问题，是流体管路装配环节十分常用的紧固连接件。和传统无衬带的喉箍不同，这款产品在钢带箍圈内侧增设了带均匀镂空槽的弹性衬带结构，实际抱紧作业时，衬带会先于箍带接触被固定管路的外壁，均匀分散箍带收紧时产生的局部压应力，避免传统喉箍收紧时钢带边缘切入软质胶管表层、造成胶管破损渗漏的问题，同时镂空槽结构可以留存少量管路外壁的防滑纹路或密封胶层凸起，大幅提升箍紧后的防滑脱能力，即便管路存在一定幅度的冷热胀缩，衬带的弹性形变也能持续维持稳定的抱紧力，不会出现松动移位。产品的收紧结构采用经典的蜗轮蜗杆传动设计，头部的蜗杆座与箍带外圈的冲压齿槽精准啮合，转动头部的六角螺栓即可带动箍带逐步收卷缩小内径，整个收紧过程受力均匀平缓，作业人员可以根据管路材质、密封需求灵活调整抱紧力度，既不会因力度过大压裂硬质管路、挤伤软胶管，也不会因力度不足导致密封失效。从安装边界来看，这款喉箍适配的管路外径覆盖常规小通径流体管路的常用尺寸范围，收紧后整体外轮廓的径向凸起尺寸较小，不会在密集排布的管路群中产生过多安装干涉，头部的六角驱动结构适配普通扳手、套筒等常规拆装工具，不需要专用工装即可完成装配与拆卸，后期管路维护更换时可以反复松紧调整，不会轻易出现滑牙、箍带断裂的问题。设计过程中针对箍带的弯折疲劳强度做了优化，箍带的首尾衔接位置做了圆弧过渡处理，反复收放时不会出现应力集中导致的钢带断裂，蜗杆座与箍带的衔接位置做了限位包边，收紧到最小内径时也不会出现箍带从蜗杆座中脱出的问题，内侧衬带的镂空槽采用等距排布设计，不管从哪个角度贴合管路外壁，都能保证受力均匀一致，不会出现局部压合力不足的问题，适配橡胶管、硅胶管、PVC软管、尼龙管等多种材质的管路连接需求，在车用改装、家装水电、小型工业设备装配等场景下都能发挥稳定的紧固作用。
