2040规格V型槽工业铝挤导轨型材

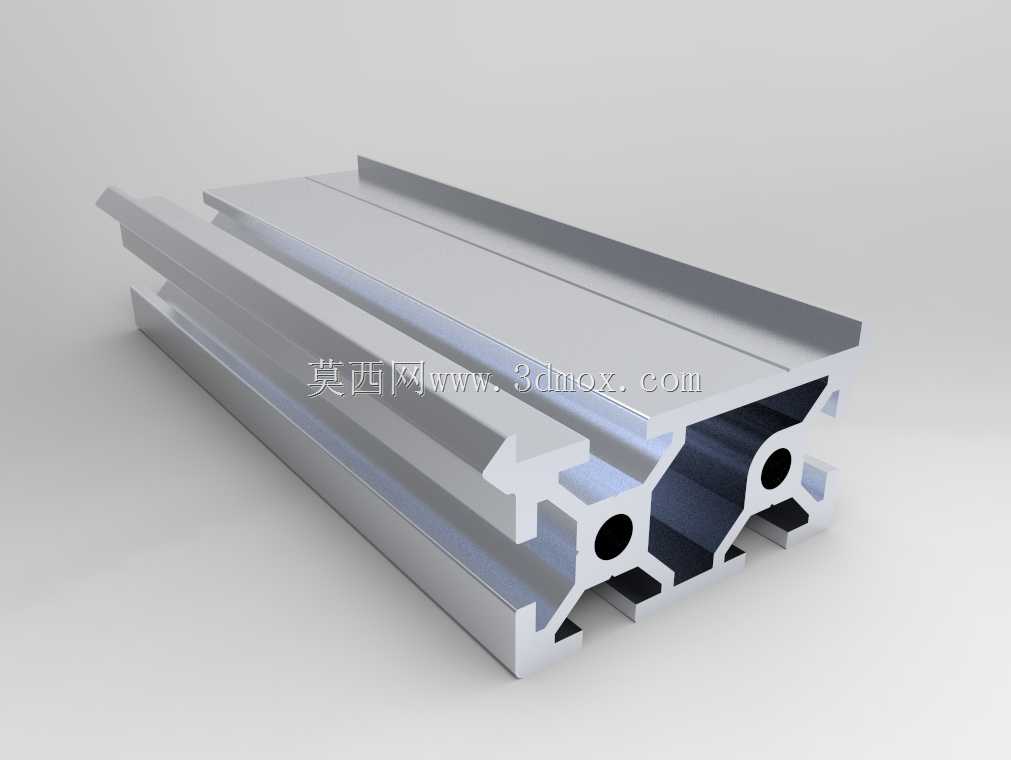

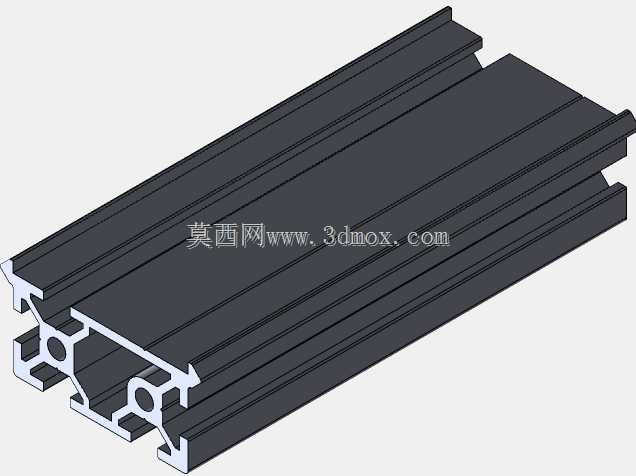

　　这款V型槽铝挤型材在桌面级自动化设备、小型数控运动平台、DIY类线性运动机构里应用十分广泛，区别于普通平槽工业铝型材，其自带的V型导向槽可以直接配合V型滚轮实现无额外导轨的线性运动支撑，省去了单独安装直线导轨的装配工序，也能压缩整体设备的安装空间，很多桌面级小型雕刻机、3D打印运动轴、小型物料推送机构都会选用这类型材作为主体框架兼运动导向部件。从截面结构来看，型材主体采用20x40mm的矩形截面作为基础承载结构，长度方向可根据实际需求裁切，本次呈现的100mm长度段可作为短行程运动单元的支撑段，也可作为型材拼接的转接样件参考。截面内部设置了多道中空加强筋，在控制整体重量的同时保证了截面的抗弯、抗扭刚度，

　　两侧的T型槽可直接放入标准T型螺母，用于安装传感器、行程开关、拖链支架等附属配件，不需要额外在型材上打孔攻丝，装配调整的灵活度很高。V型槽的开口角度、槽深尺寸都经过匹配通用V型滚轮的设计，滚轮与槽面的接触为线接触形式，相比普通面接触的滑动导向，滚动摩擦的阻力更小，运动过程中的卡顿感更弱，同时V型槽的结构自带一定的防尘能力，日常工况下少量粉尘落在槽面会被滚轮的转动自然带出，不会像封闭直线导轨那样容易因积尘出现卡滞，适合车间多尘环境下的轻载运动场景使用。设计这类型材结构的时候，首先要保证V型槽的位置度公差，槽的对称中心需要和型材主体的安装基准面保持严格平行，否则滚轮装配后会出现偏磨，运动过程中阻力波动变大，甚至出现卡滞；

　　其次是截面壁厚的分配，承载侧的壁厚要比非安装侧适当加厚，避免锁紧螺栓的时候型材出现局部变形，影响导向精度；中空腔的位置要避开螺栓安装的沉头深度，防止螺栓穿透型材内壁影响内部走线或者相邻部件的安装。安装边界方面，型材的端面可以直接使用配套的端盖封边，也可以通过角码、内置连接件实现多根型材的垂直、平行拼接，拼接时不需要复杂的焊接工序，只需要内六角扳手就能完成装配，后期设备改造调整的时候拆卸也十分方便。V型槽侧安装滚轮的时候，滚轮的偏心轴可以调整与槽面的预紧力，根据负载大小调整到合适的预紧量，既不会因为间隙过大出现运动晃动，也不会因为预紧过力导致滚轮磨损加快。这类型材的应用场景还覆盖了小型检测设备的运动滑台、实验室自动化取样机构、

　　电子生产线的小型移栽工位，因为其本身兼具框架支撑和导向的双重功能，在轻载、短行程的运动场景下，相比单独搭建铝型材框架再加装直线导轨的方案，整体成本能降低三成左右，装配周期也能缩短近一半。需要注意的是，这类V型槽铝型材的导向精度属于中低精度等级，适合负载在十公斤以内、运动速度不超过1m/s的场景，如果是高精度的切削加工场景还是需要搭配专用的高精度直线导轨使用，但在大部分民用DIY、小型自动化设备、教学实验平台的场景下，其精度和承载能力完全可以满足使用需求。型材表面的阳极氧化层既提升了表面硬度，也具备一定的防锈能力，在常规室内环境下长期使用不会出现锈蚀问题，表面的氧化层也不会影响导电接地的需求，设备做静电接地的时候只需要刮掉局部氧化层就能实现可靠导通。
