DIY合金框架式FDM桌面级3D打印设备

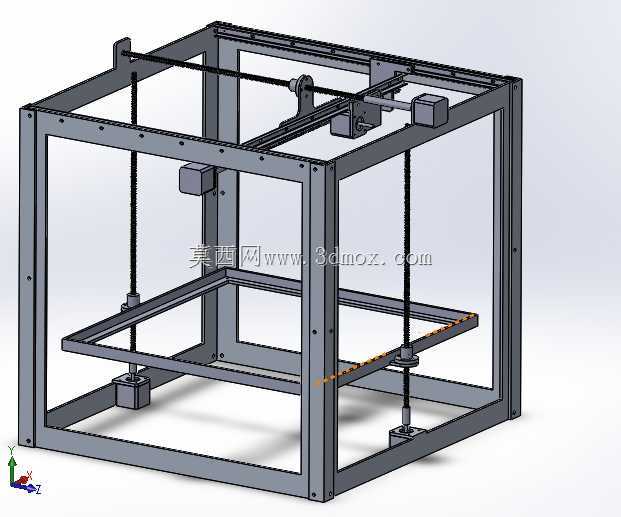

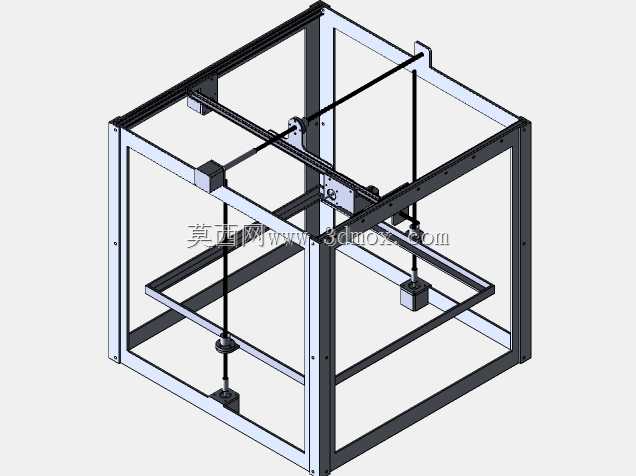

这款DIY框架结构的3D打印设备，主要面向个人创客、小型工作室、校园科创教学场景设计，可满足日常创意原型制作、非标小零件打样、教学实操演示、手办模型创作等多元使用需求，能够将三维数字模型通过熔融沉积工艺逐层堆叠为实体工件，覆盖从创意验证到小批量定制件生产的全流程使用场景。设备整体采用开放式立方框架布局，主体承载结构选用合金型材搭建，相比传统木质或亚克力机架拥有更高的结构刚性，能够有效降低高速运动过程中的机架共振，提升长时间打印作业的稳定性，减少打印层纹、错位等常见故障的出现概率。在功能设计上，设备采用经典的CoreXY运动结构搭配Z轴双丝杆传动方案，X/Y轴传动组件布置在机架顶部横梁区域，通过同步带带动打印头完成平面方向的高速移动，双Z轴丝杆分别布置在机架两侧立柱位置，配合底部的驱动组件带动成型平台完成垂直方向的精准升降，这种布局能够将运动部件的重量分散到机架整体结构上，既提升了运动响应速度，也保证了大尺寸打印过程中的平台平整度。设计过程中充分考虑了DIY组装与后期维护的便利性，所有型材连接位置均采用标准紧固件装配，无需复杂的焊接或粘接工艺，使用者可根据自身需求调整机架的安装边界，拓展打印成型尺寸，也可快速更换不同规格的传动部件、挤出组件或热端模块，适配不同类型的打印耗材。机架的安装边界预留了充足的拓展空间，侧面与顶部可根据使用需求加装耗材架、防尘罩、照明模块、自动调平传感器等附加组件，底部框架预留了电控板、电源模块的安装位，所有走线可沿型材内腔布置，避免运动过程中出现线缆干涉磨损的问题。成型平台采用框架式托板结构，配合调平组件可快速完成平台水平校准，平台边缘预留了柔性打印面板的安装位置，方便打印完成后快速取件。整体结构没有冗余的装饰性部件，所有构件均服务于运动稳定性与组装便利性，既适合3D打印爱好者自行组装调试，深入了解FDM打印设备的机械传动原理，也可作为小型生产场景的入门级制造设备，满足日常的定制化零件制作需求，开放式的结构也方便使用者随时观察打印状态，及时调整打印参数，处理打印过程中出现的各类问题。
