RC卡丁车车身承载框架结构设计

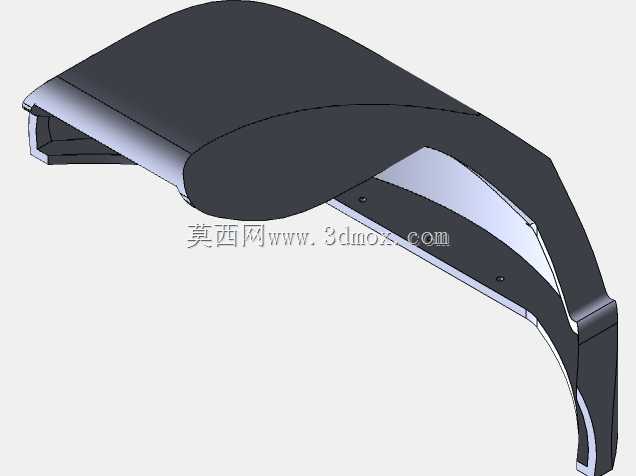

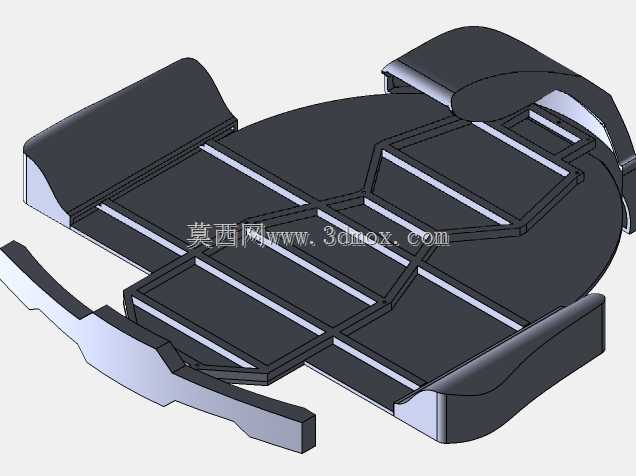

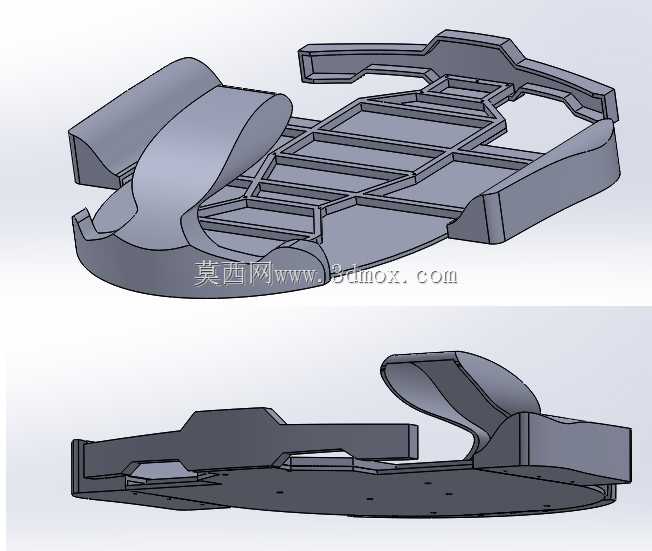

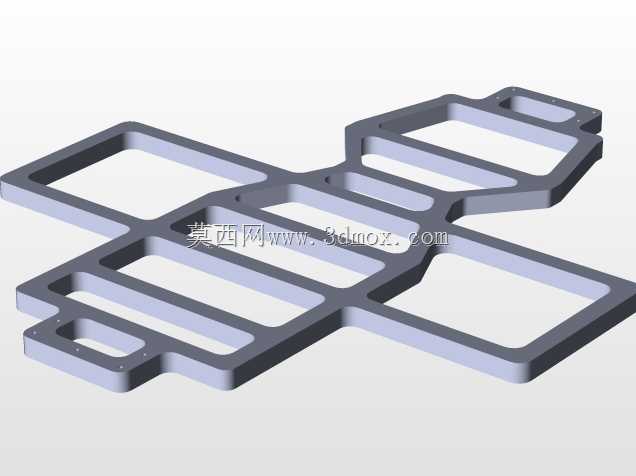

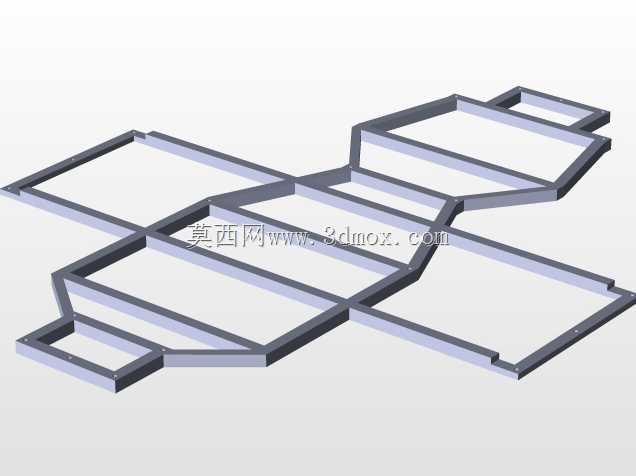

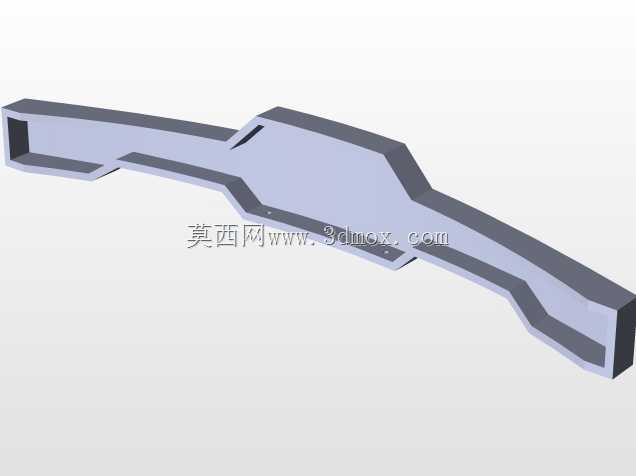

这款RC卡丁车车身框架，主要面向小型遥控竞速模型、室内游乐迷你卡丁车的原型开发场景，作为整车的核心承载基体，承担着安装固定座椅、转向机构、动力组件、电池模块、行走轮系的核心作用，所有外挂部件的安装定位都依托框架的预设点位完成，直接决定整车的装配精度与动态行驶刚性。从设计思路来看，建模初期优先梳理了各子系统的安装边界：座椅安装区预留了贴合人体坐姿（对应RC模型的仿真座椅造型）的曲面承托结构，框架中部采用阶梯式格栅式镂空设计，既能够降低整体自重，又可以为电池、电调等电子元件预留充足的排布空间，同时保证框架纵向与横向的抗扭强度，避免高速过弯时出现结构形变影响行驶精度。框架两侧的延伸边梁做了圆弧过渡处理，既可以模拟真实卡丁车的外侧防撞结构形态，也能在模型发生碰撞时分散冲击力，保护内部安装的精密电子元件。建模过程中，首先绘制框架的整体轮廓草图，确定总长宽的安装边界，保证轮距、轴距的定位尺寸符合迷你卡丁车的通用设计规范，避免后续装配轮组时出现干涉；随后通过凸台拉伸生成主体承托平面，在平面上绘制格栅加强筋的草图，通过拉伸切除做出镂空减重结构，针对座椅安装区域，采用曲面放样生成贴合坐姿的弧形承托面，再通过加厚命令生成实体结构，最后对所有棱边做圆角处理，消除应力集中点，同时匹配真实卡丁车的外观质感。在安装点位设计上，框架底部平面预留了均匀分布的安装孔位，对应转向舵机、驱动电机、悬挂组件的固定位置，孔位公差按照小型模型件的装配要求设置，保证各部件安装后无旷量；框架前后端的凸起结构分别对应前防撞安装位与后动力模块的承托位，所有安装面的平面度都做了约束，避免装配后出现部件偏斜。这类框架结构除了用于RC遥控模型的制作，也可作为室内商用迷你游乐卡丁车的结构验证原型，通过3D打印或小批量注塑加工即可完成样件制作，在设计阶段就充分考虑了加工工艺性，所有结构均无倒扣特征，不需要复杂的抽芯结构即可完成模具开发，能够有效缩短从设计到样件落地的周期。
