四速伺服驱动齿轮变速箱结构设计

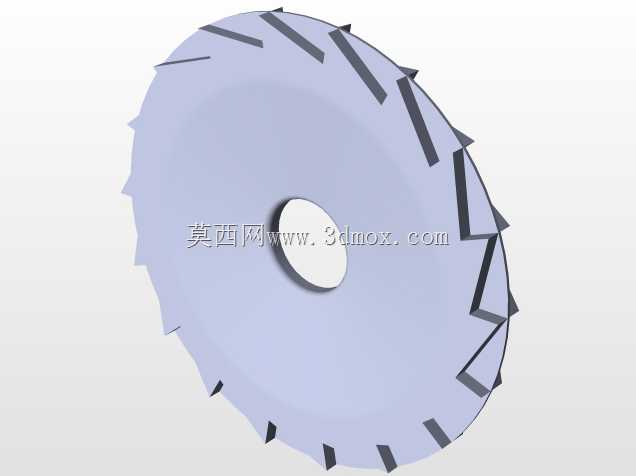

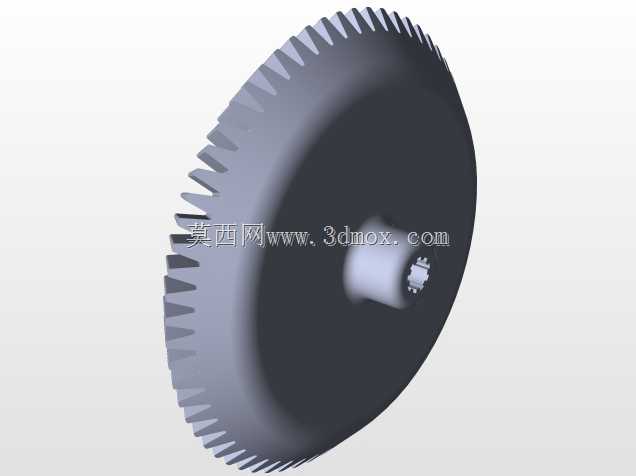

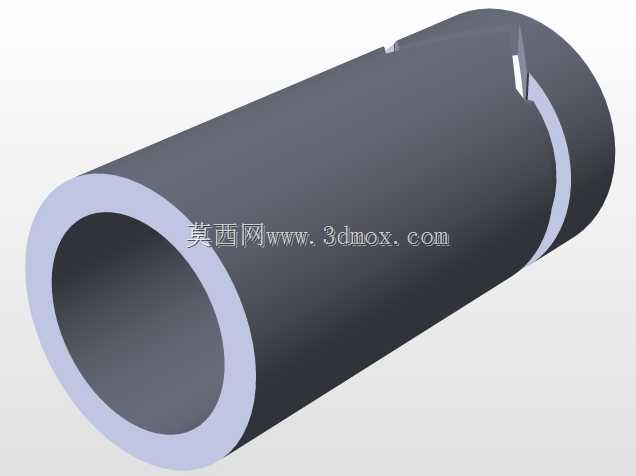

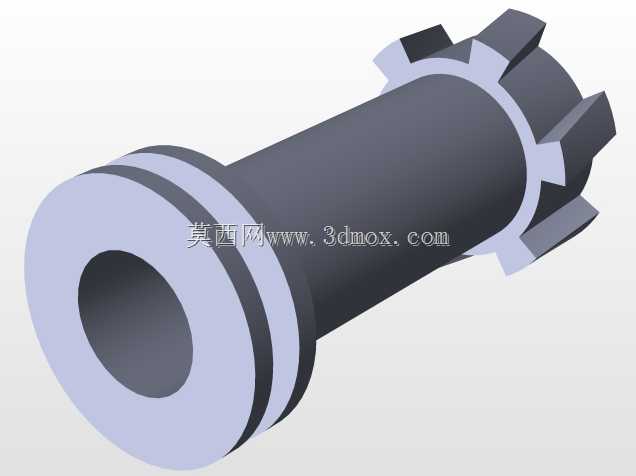

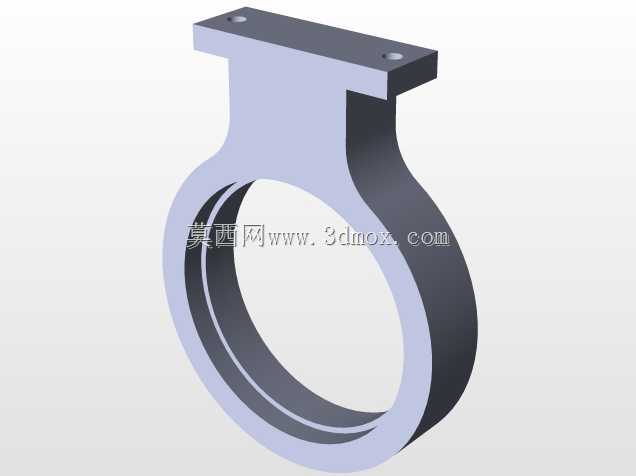

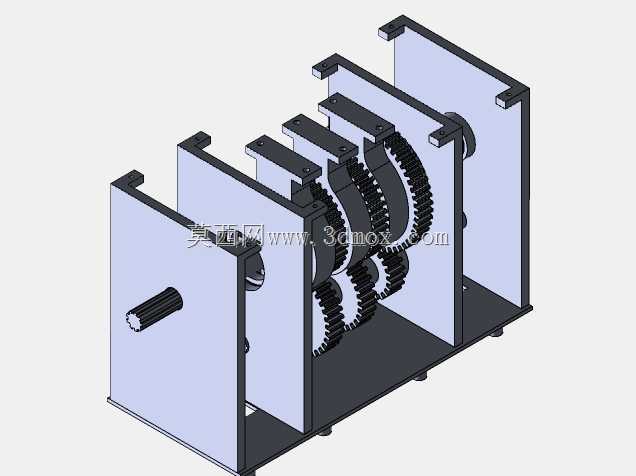

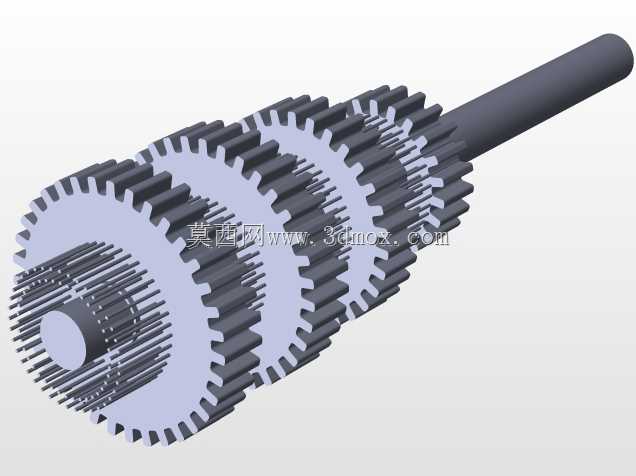

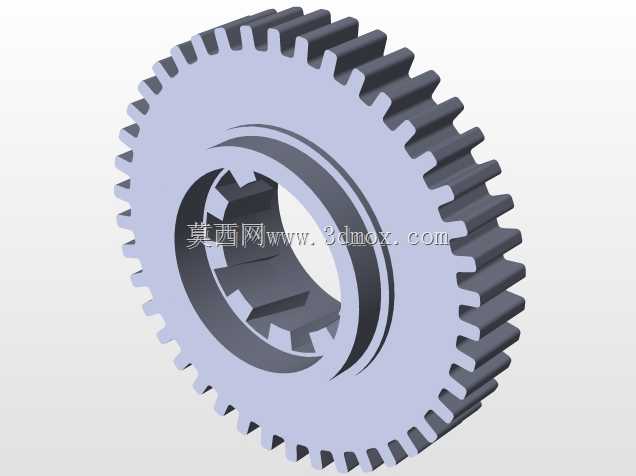

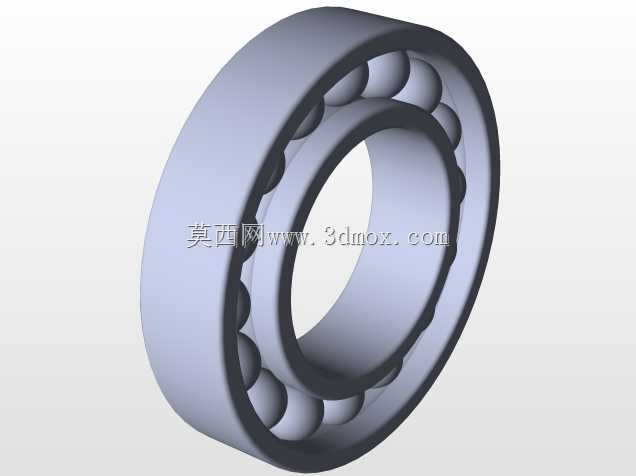

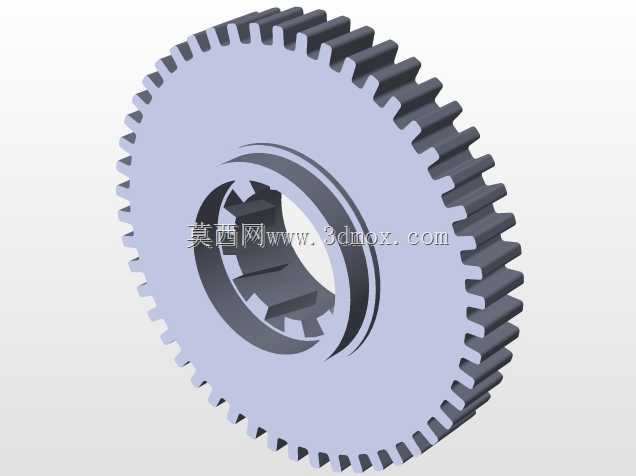

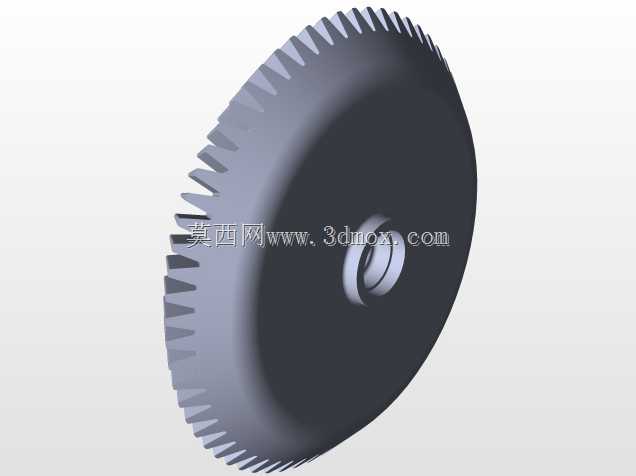

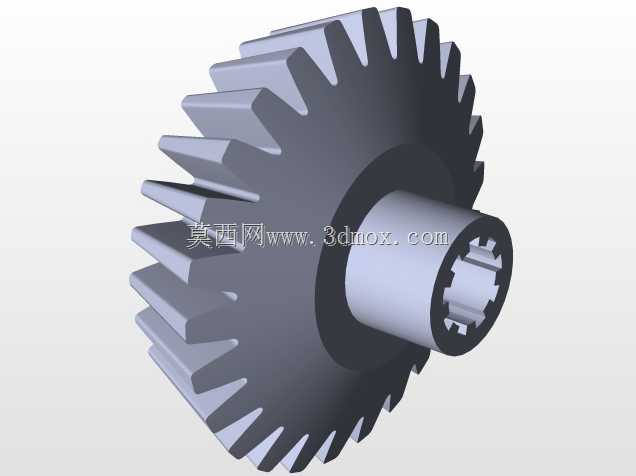

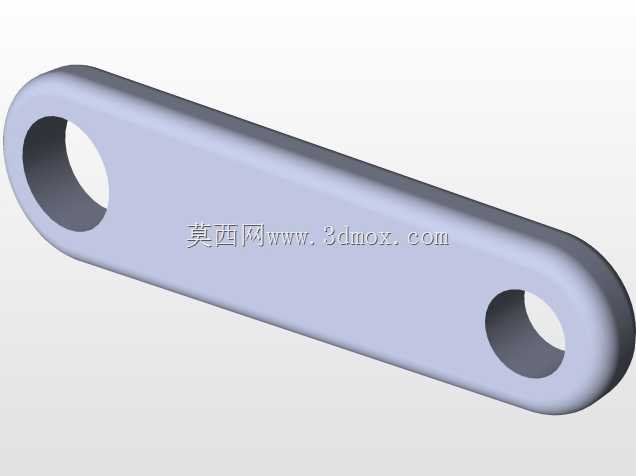

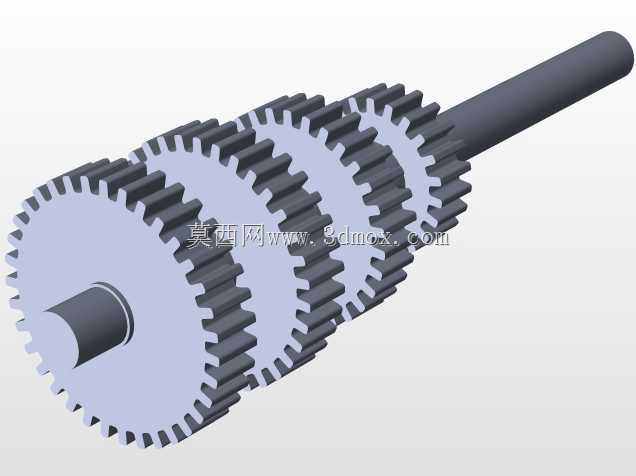

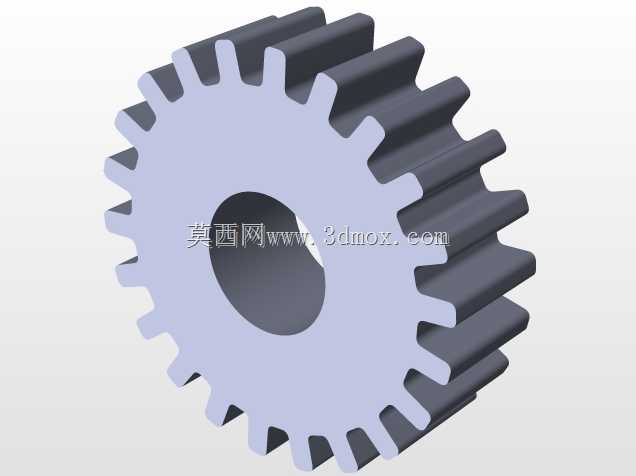

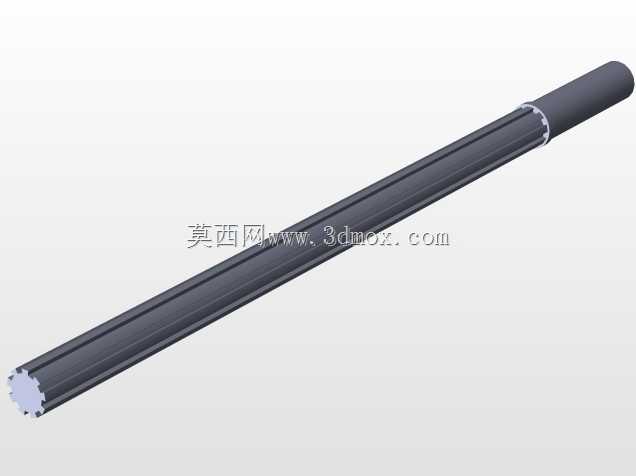

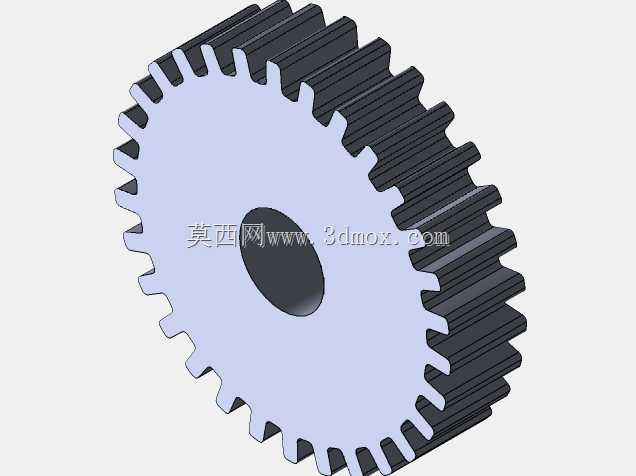

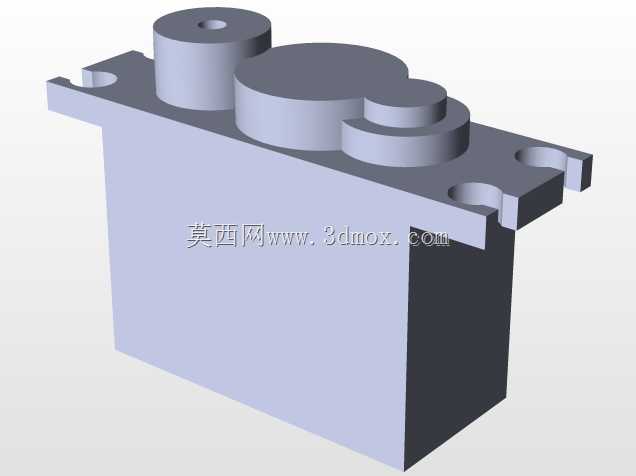

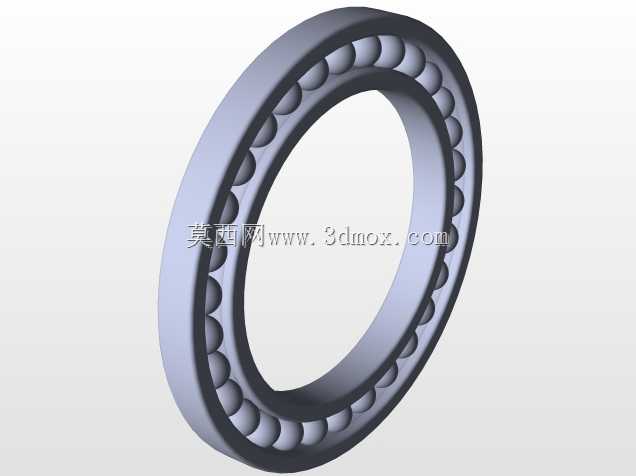

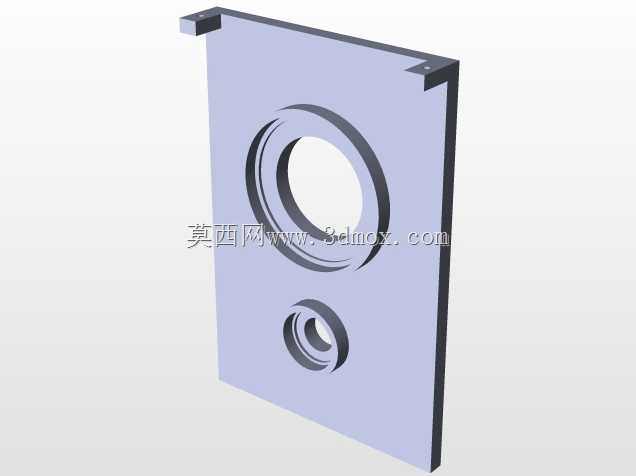

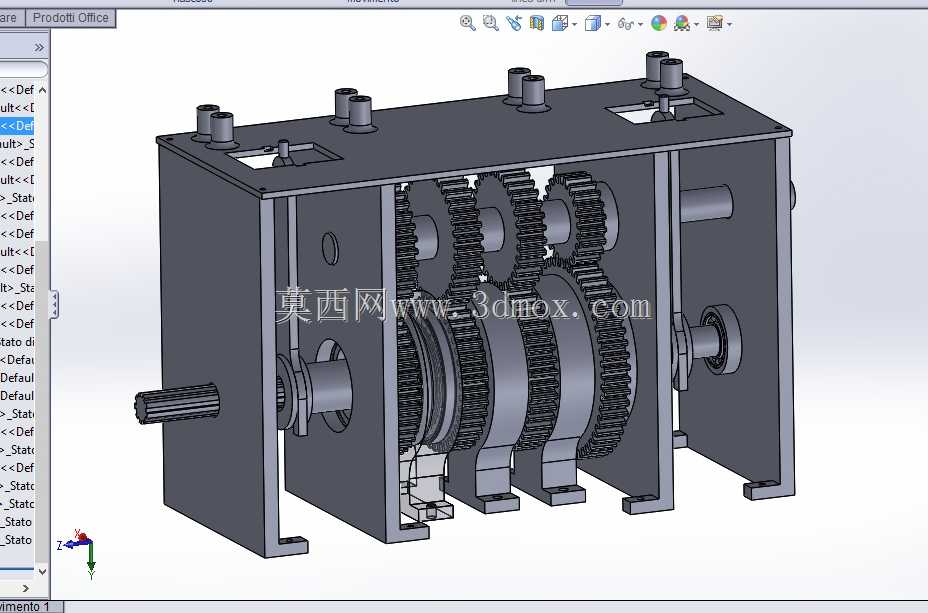

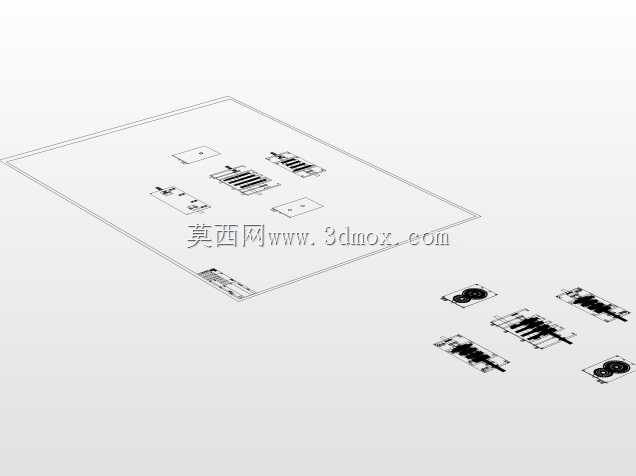

这款四速变速传动结构，主要适配需要多档位扭矩转速切换的伺服驱动场景，常见于小型自动化输送线、实验台动力传输单元、小型专用作业设备的动力输出端，能够在伺服控制逻辑下完成四个档位的平顺切换，匹配不同负载工况下的转速与扭矩输出需求，避免单速传动在负载波动时出现的电机过载或者动力冗余浪费问题。从结构设计逻辑来看，整体采用平行轴齿轮排布方案，输入轴端预留标准轴伸连接接口，可直接与伺服动力输出端通过联轴器对接，箱体内部分别布置四组对应不同传动比的啮合齿轮副，通过同步器式的滑移齿套结构完成不同档位齿轮的动力接合，区别于传统手动换挡的拨叉外露结构，这款结构的换挡执行机构预留了伺服执行器的安装位，顶部的多个安装凸台就是为伺服换挡驱动元件预留的固定接口，可通过两个伺服执行器分别控制不同齿套的滑移位置，实现四个档位的逻辑切换，无需人工手动操作，完全适配自动化设备的程控动力切换需求。建模过程中先完成传动比的匹配计算，确定各档位齿轮的模数、齿数与齿宽参数，先绘制各传动轴的基准轴线，在轴线上依次完成轴段、齿轮、轴承位的特征搭建，之后根据齿轮啮合的中心距确定箱体两侧支撑板的间距与安装孔位，箱体采用双侧支撑板加顶部盖板的拼装式结构，既方便内部齿轮组件的装配检修，也能通过底部的支脚结构完成整体设备的安装固定，安装边界上输入轴与输出轴的同轴度公差在建模时就通过基准轴约束控制在0.02mm以内，避免装配后出现齿轮偏载磨损的问题。箱体侧面预留了轴承安装的台阶孔，对应每个传动轴的两端都配置了适配的深沟球轴承安装位，既可以支撑传动轴的径向载荷，也能承受换挡过程中产生的少量轴向力，顶部盖板上预留的观察口可以在调试时直接观察内部齿轮的啮合状态，也方便后期加注润滑脂维护。整个结构的外形尺寸控制紧凑，没有多余的外凸结构，能够直接集成在小型设备的机架内部，不会占用过多的安装空间，传动路径上所有齿轮的啮合间隙在建模时都预留了合理的公差范围，既保证传动过程不会出现卡滞，也能避免间隙过大导致的传动回差，适配伺服驱动的高精度传动需求。
