低成本桌面级FDM熔融沉积3D打印设备结构

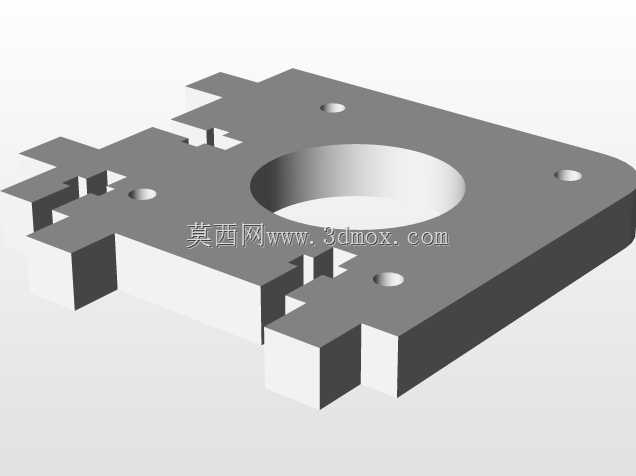

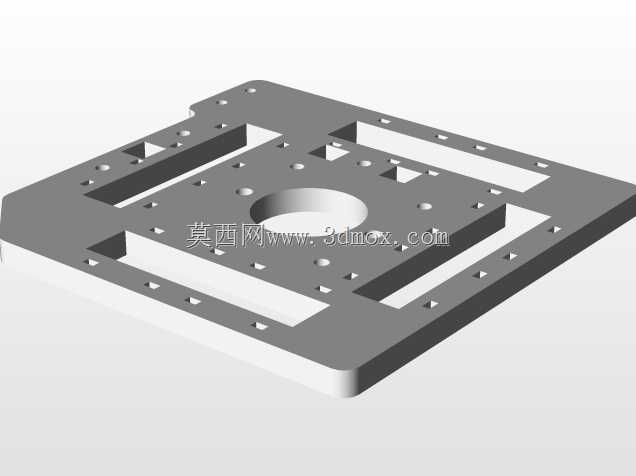

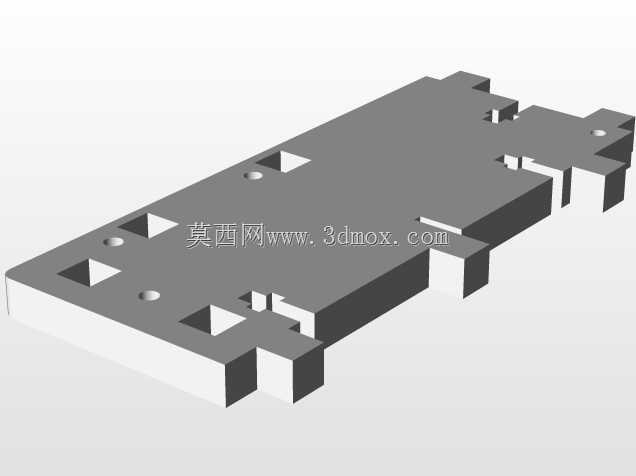

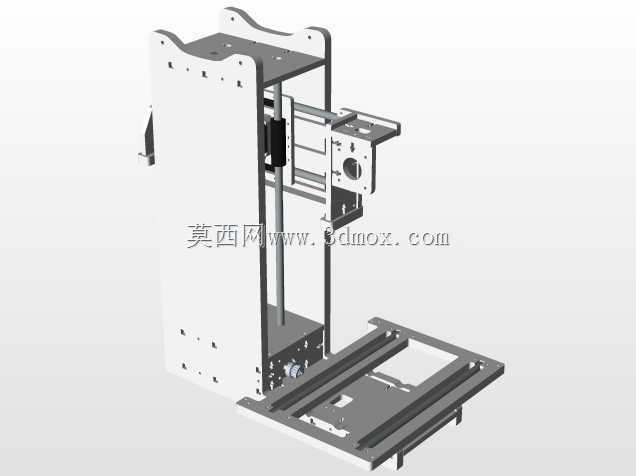

这款设备面向个人创客、小型工作室、校园创新工坊的桌面级制造场景，核心用途是通过熔融沉积成型工艺，将热塑性耗材逐层堆叠加工为实体零件，可覆盖创意手办制作、非标功能零件打样、教学实训演示、小型工装夹具快速制作等多元使用需求，能够帮助使用者跳过传统机加工的复杂流程，以极低的成本快速完成设计方案的实物验证。设备采用经典的笛卡尔运动架构，整体为立式框架布局，Z轴传动组件布置在设备后侧立板上，通过双光轴导轨搭配丝杆传动实现打印头的垂直方向精准位移，X轴运动模组搭载在Z轴滑台上，负责打印头的横向移动，Y轴传动平台布置在设备底部框架上，通过双导轨支撑打印平台实现纵向进给，三轴运动相互独立互不干涉，运动过程中负载分布均匀，能够有效降低高速运动时的结构抖动，保证成型过程的稳定性。设计思路上全程围绕低成本、易组装、易维护的核心目标展开，所有结构件优先采用板材切割加工工艺制作，大幅降低非标零件的加工成本，整体框架无复杂异形焊接结构，普通使用者仅需基础工具即可完成整机组装；走线槽预留充足空间，所有传动部件、电气元件均采用外露式布局设计，后期更换易损件、调试运动参数、排查线路故障时无需大范围拆解设备，日常维护门槛极低。设备的安装边界适配常规桌面摆放需求，整体占地尺寸仅相当于普通台式电脑主机大小，无需额外定制专用工作台，普通书桌、实验台均可稳定放置；框架底部预留了充足的电气元件安装空间，可容纳控制主板、电源模块、散热风扇等核心电气部件，无需额外外置电气盒；运动行程覆盖日常个人制作的绝大多数零件尺寸需求，既不会因行程过大造成设备冗余浪费，也不会因行程过小限制可加工零件的尺寸范围。功能特性上，设备预留了通用型打印头安装位，可适配不同口径的挤出喷嘴，支持PLA、ABS、PETG等多种常用3D打印耗材，打印平台预留了调平结构安装位，可手动或加装自动调平组件，保证首层打印的附着力，有效降低打印翘边、首层脱落等常见问题的发生概率；框架立板上预留了多组安装孔位，使用者可根据自身需求加装耗材架、散热风道、断料检测模块、LED照明等拓展配件，灵活拓展设备的使用功能。
