带内外螺纹的90度塑料三通接管

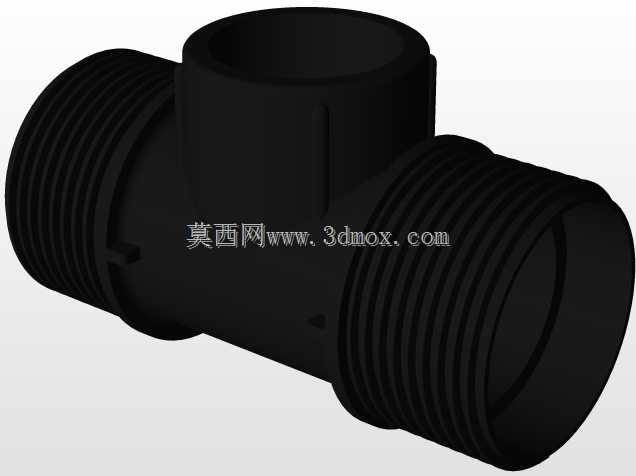

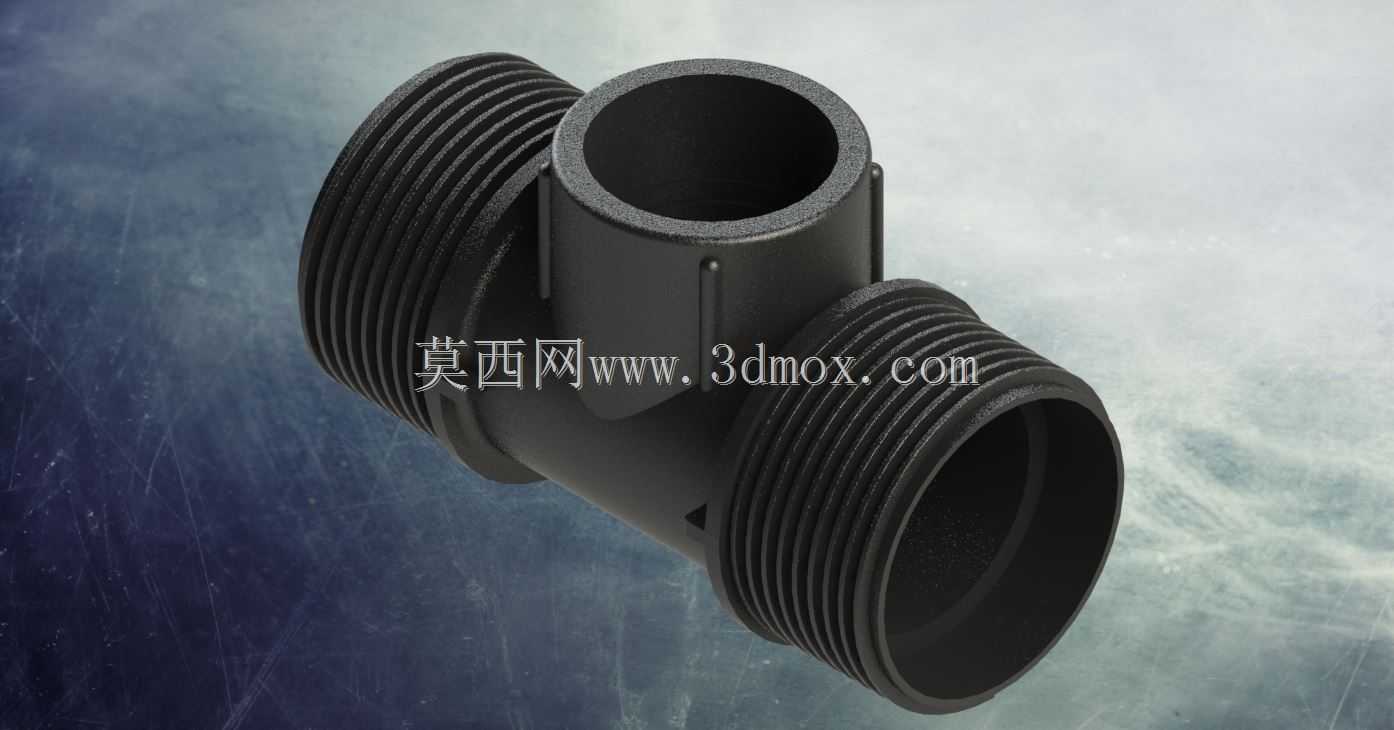

这款90度三通接管主要应用在流体输送管路的直角分流场景中，常见于民用给排水、小型化工流体输送、气动控制回路的管路搭建环节，承担着单路输入双路直角输出或者两路直角汇入单路的介质导流作用，适配的介质包含常温清水、低压压缩空气、无强腐蚀性的常规流体，工作压力上限不超过1.0MPa，可满足多数低压管路的分流接驳需求。从结构设计来看，三个接口分别做了差异化的螺纹处理，其中两个接口为外螺纹结构，可直接拧入带有内螺纹的管路接头或者设备预留接口中，剩余一个接口为内螺纹结构，用于对接外螺纹规格的管路，无需额外加装转换接头即可完成不同螺纹形式管路的直角连通，减少了管路接驳的配件数量，也降低了多接头连接带来的泄漏风险。设计过程中充分考虑了塑料注塑成型的工艺特性，主体壁厚保持均匀，转角位置做了圆弧过渡处理，避免注塑过程中出现壁厚不均导致的缩痕、缺料问题，同时在三个接口的衔接位置做了局部加厚处理，强化了结构受力薄弱点的强度，避免管路安装拧紧过程中出现开裂变形。外形上整体为T型直角结构，两个外螺纹接口的轴线处于同一直线，内螺纹接口的轴线与该直线呈90度垂直，接口的螺纹规格统一适配常规4分管路标准，安装时外螺纹接口的拧紧预留长度为12mm，内螺纹接口的拧入深度为10mm，安装边界需预留至少30mm的操作空间用于管路拧紧作业，主体最大外径为32mm，可适配常规管路固定卡扣的安装尺寸。实际使用中，该类塑料三通接管凭借一体注塑成型的结构优势，内壁光滑无拼接缝隙，介质流经时的阻力更小，不会出现金属三通常见的内壁锈蚀脱落污染介质的问题，同时自重更轻，安装时无需额外做承重支撑，直接通过管路卡扣即可完成固定，在低压常温的流体输送场景中可替代传统金属三通，降低管路搭建的综合成本。建模过程中严格遵循注塑件的设计规范，螺纹牙型做了适配塑料材质的圆角处理，避免尖锐牙底导致的应力集中，所有脱模方向的结构都做了合理的拔模斜度，可直接用于模具设计的参考，分料面设置在主体结构的最大轮廓位置，方便模具加工和后续的注塑生产脱模。
