太阳能飞行器翼面骨架承载结构设计

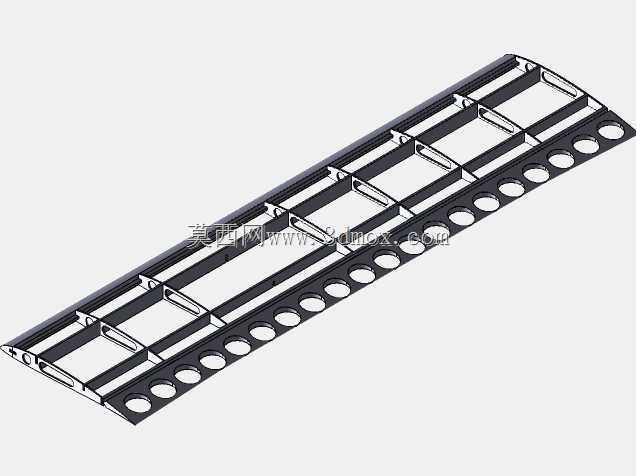

该结构为太阳能飞行器的翼面核心承载骨架，主要应用于低空长航时太阳能固定翼飞行器领域，是支撑翼面太阳能电池铺装、传递翼面气动载荷、维持翼型气动外形的核心受力构件。在实际飞行场景中，该骨架需要同时承担多重功能：一方面要为铺设在翼面表层的柔性太阳能电池板提供平整稳定的支撑基准，保证电池板受光角度一致，避免飞行过程中翼面形变导致电池片隐裂、发电效率下降；另一方面要将飞行过程中产生的升力、气流紊流带来的交变载荷、机动飞行时的侧向扭力均匀传递到机身连接结构，保障翼面在复杂气象条件下的结构强度与形变控制在设计阈值内。从设计思路来看，该骨架采用了纵横加筋的桁架式布局，沿翼展方向设置多根平行主承力梁，承担翼展方向的弯曲载荷，沿翼弦方向布置等间距横向肋板，维持翼型的剖面形状，同时在肋板边缘开设连续圆形减重孔，在不降低结构抗扭刚度的前提下最大限度降低结构自重，匹配太阳能飞行器对起飞重量的严苛要求，提升有效载荷携带能力与续航时长。在结构细节设计上，主承力梁与横向肋板采用一体化衔接的框式结构，每个肋格之间设置斜向加强筋，提升整体结构的抗剪切能力，避免翼面在大迎角飞行状态下出现蒙皮塌陷、翼型失真的问题。从安装边界来看，该翼根端预留有与机身主梁对接的安装接口，可通过紧固件与机身承力框实现刚性连接，翼尖段做收窄过渡处理，匹配翼尖的气动修型需求，整体结构的安装贴合面均做平面度公差控制，保证表层太阳能电池板铺装后无凸起、无间隙，减少飞行过程中的摩擦阻力。该结构的自重控制与刚度平衡设计，能够适配低雷诺数飞行环境下的气动特性，在长时间巡航过程中可有效降低结构疲劳风险，为太阳能飞行器的长航时飞行提供可靠的结构支撑，同时开放式的桁架布局也便于翼面内部的供电线路、传感设备走线布置，优化翼内空间利用率。
