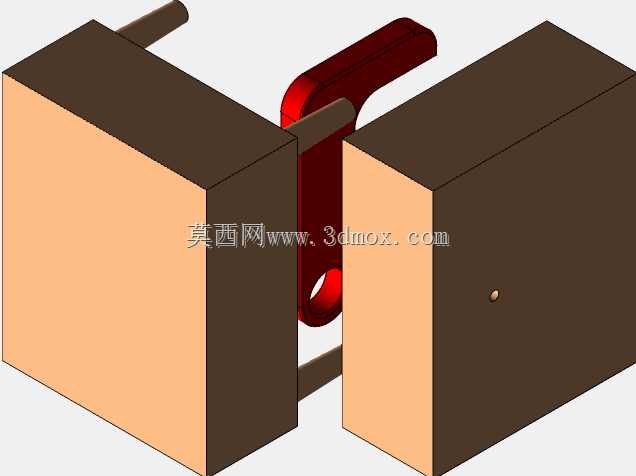

头盔搭载手机支架原型注塑模具结构

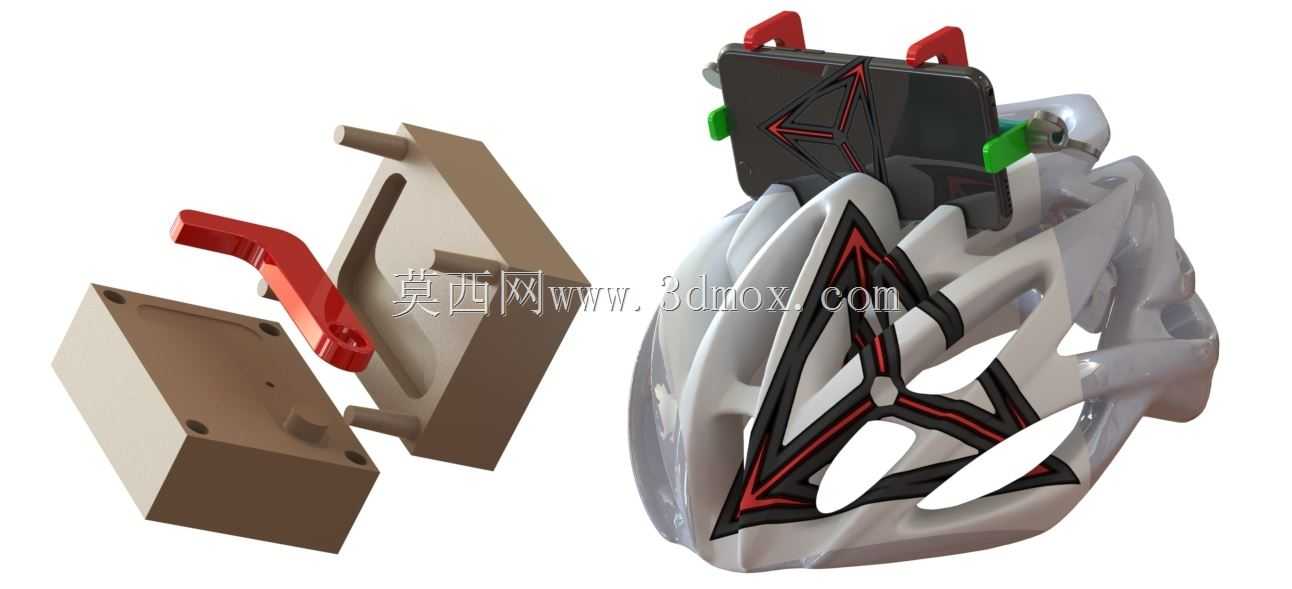

这套模具对应头盔搭载手机支架的原型框架部件，主要服务于骑行运动场景下的手机固定需求，解决骑行过程中手机导航、运动数据记录时的设备固定痛点，适配运动头盔的曲面安装基面，让骑行者无需手持设备即可查看导航信息、记录运动轨迹，同时避免传统腕带、车把支架在剧烈骑行晃动中出现的设备松脱、视角偏移问题。模具采用分体式模腔设计，对应支架的三个核心功能部件：一是与头盔曲面贴合的镂空基座，二是带弹性锁扣的手机夹持臂，三是用于角度微调的卡扣式连接件，三个部件的模腔独立排布又通过流道串联，可在一次3D打印成型中完成所有原型件的制作，大幅缩短原型验证的周期。从功能特性来看，这套模具产出的支架原型，夹持端采用带防滑齿的弹性卡扣结构，可适配常规尺寸的智能手机，夹持力控制在不挤压手机边框的合理区间，同时在骑行颠簸时不会出现设备滑落；基座部分采用镂空三角结构，在保证结构强度的前提下尽可能降低整体重量，避免给头盔增加过多负重导致佩戴者颈部疲劳；角度调节卡扣采用多档位卡槽设计，可根据骑行者的视线角度调整手机俯仰角度，保证骑行过程中视线无需大幅偏移即可看清屏幕内容，提升骑行安全性。设计思路上，整套模具充分考虑3D打印的工艺特性，所有模腔的拔模角度控制在1.5度到2度之间，避免打印完成后脱模时出现原型件边角破损；流道设计采用短程均衡布局，保证打印过程中材料填充均匀，减少缩孔、缺料等打印缺陷；模具的合模定位采用边角凸台定位结构，合模时可快速对齐上下模，避免模腔错位导致原型件尺寸偏差。从安装边界来看，模具产出的支架基座贴合面弧度匹配主流运动头盔的侧面曲面弧度，安装后基座与头盔表面的贴合间隙控制在0.2mm以内，可通过背胶或者绑带完成固定，不会破坏头盔本身的结构强度；支架整体展开后最大外轮廓尺寸控制在120mm*80mm*65mm以内，折叠收纳后厚度不超过25mm，不会在骑行过程中产生过大风阻，也不会剐蹭骑行者的耳部或者头盔系带；夹持臂的开合行程范围为55mm到85mm，可覆盖绝大多数主流智能手机的宽度尺寸，夹持后手机的重心与支架基座的安装中心重合，避免骑行过程中出现重心偏移导致的支架晃动。这套原型模具主要用于产品开发阶段的结构验证，可快速产出实物样件测试夹持力度、安装贴合度、角度调节阻尼等核心参数，根据测试结果快速调整模腔尺寸，为后续批量注塑生产提供可靠的结构数据支撑，避免直接开钢模带来的设计变更成本浪费。
