数控步进电机板类注塑成型模具结构

这套模具结构面向小型数控步进电机端板类零件的批量注塑成型需求，在小型自动化执行元件的生产场景中，步进电机端盖、安装板类零件的尺寸一致性、装配适配度直接决定电机整机的安装精度与运行稳定性，传统机加工方式生产这类带复杂内腔、安装凸台的塑料结构件，存在加工周期长、单件成本高、材料利用率低的问题，而采用注塑成型工艺配合精密模具结构，可实现零件的快速批量产出，适配中小型步进电机的规模化生产需求。

从实际用途来看，这套模具专门用于成型步进电机的端部安装板零件，这类零件需要同时承载电机本体的定位、输出轴端的防护、外部安装法兰的对接功能，零件上带有多组均匀分布的安装孔位、中心轴避让空腔、侧边定位卡槽结构，模具的拆分式镶件设计完全对应零件的复杂结构特征，避免了整体式型腔加工难度大、脱模易卡滞的问题。

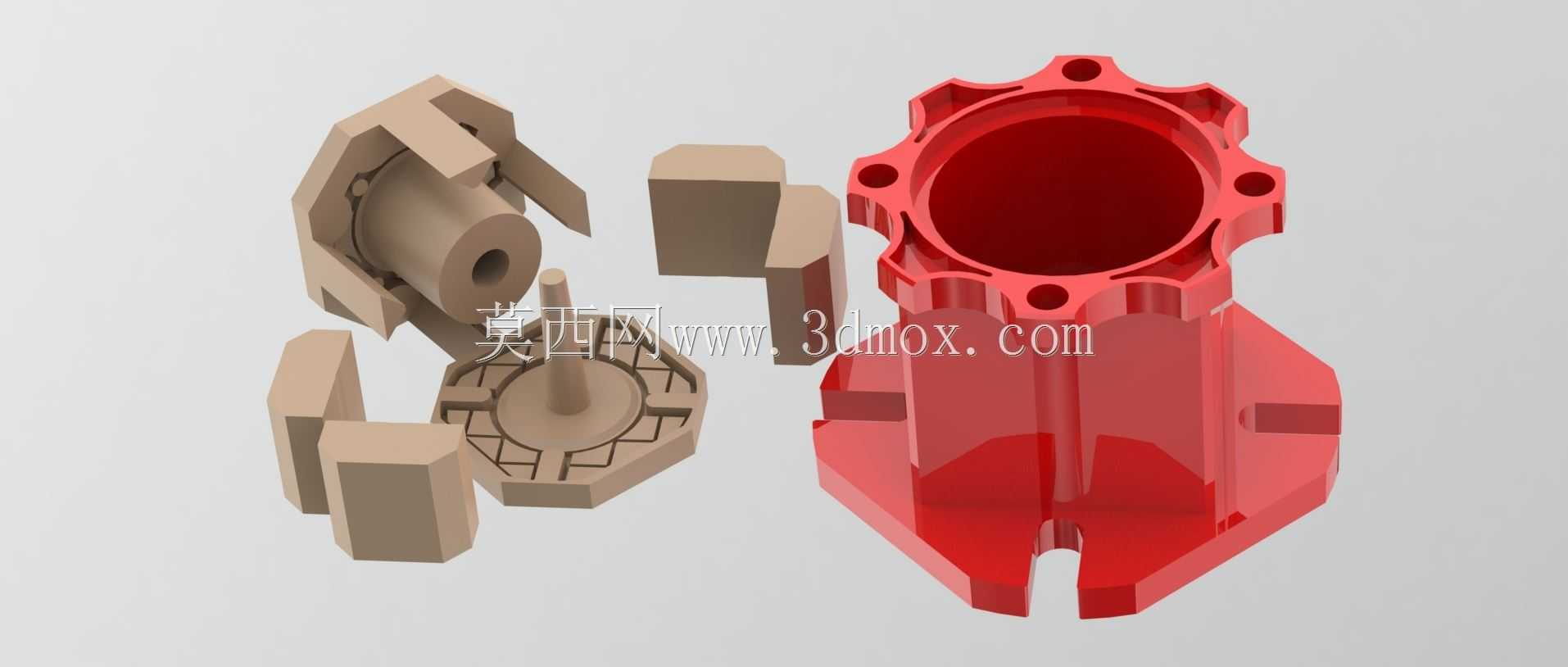

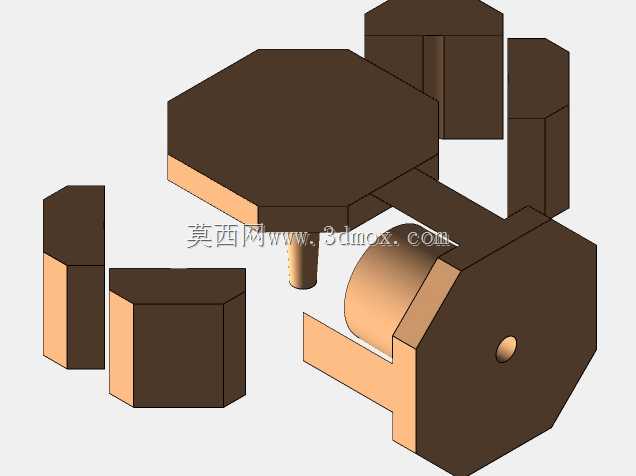

在功能特性上，模具采用多镶块组合式结构，对应零件外侧的花边形法兰凸缘、中心通腔、底部定位缺口的结构特征，拆分后的镶块分别对应不同的成型面，在合模时可精准拼合形成完整的型腔，开模时各镶块可沿预设的分型方向依次抽离，避免成型件出现脱模拉伤、变形的问题；成型腔的尺寸精度控制在微米级，可保证成型后的零件安装孔位同轴度、法兰端面平面度满足步进电机的装配要求，无需二次精加工即可直接进入装配环节。

设计思路上，这套模具充分考虑了3D打印快速制模与小批量注塑生产的适配性，拆分后的各个镶块结构无复杂倒扣、无极端薄壁结构，既可以通过金属切削加工制作量产钢模，也可以通过高性能工程材料3D打印制作小批量试制用软模，适配产品研发阶段的样件快速验证需求；模具的进胶口设置在零件非装配面的中心位置，可保证注塑过程中熔料在型腔内的流动均匀性，避免零件出现缺胶、熔接痕、翘曲变形的缺陷，冷却水道的排布贴近成型面，可缩短成型周期，提升生产效率。

在安装边界与尺寸适配方面，模具整体的外形尺寸适配常规小型立式注塑机的安装规格，模架的定位孔、锁模槽尺寸符合通用注塑机的安装标准，无需额外定制转接板即可直接装夹使用；成型后的零件尺寸适配42系列以下小型数控步进电机的端板安装需求，零件上的安装孔位间距、中心轴孔直径、法兰定位尺寸完全匹配对应规格步进电机的装配公差要求，可直接与电机定子、转子组件完成装配，适配3D打印机、小型数控设备、自动化仪表等对步进电机安装精度有较高要求的应用场景。
