一体式多腔塑料战术刀注塑成型模具

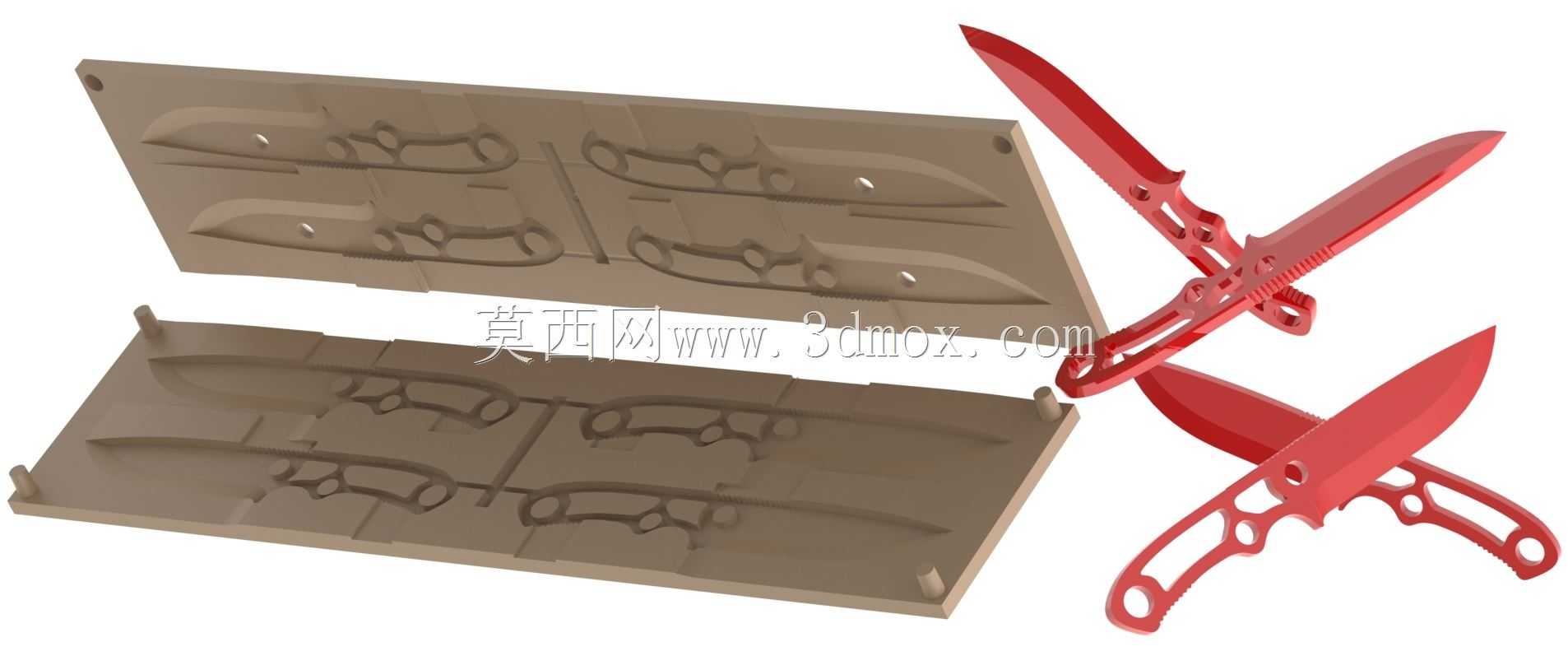

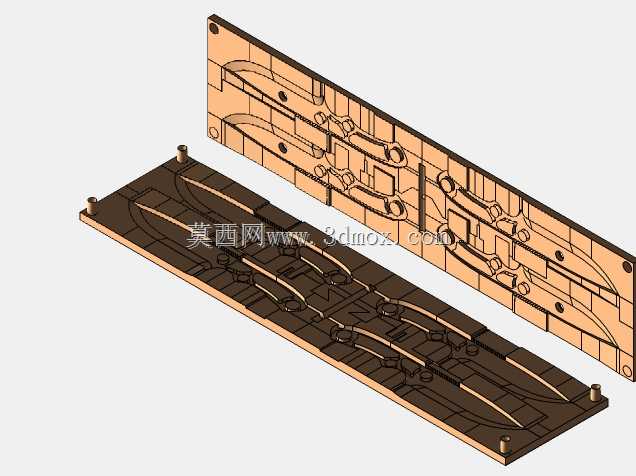

这款模具主要面向轻量化塑料战术刀具的小批量定制生产场景，适配桌面级3D打印制模的快速成型需求，可用于户外装备配件试制、文创周边刀具生产、战术装备教具制作等领域，无需大型注塑设备配套，即可完成整刀一体成型的注塑作业，大幅降低小众定制刀具的开模成本与生产周期。整套模具采用上下对合的两板模结构，单模设置四组刀型型腔，可一次注塑成型四把不同刃型与手柄结构的一体式塑料战术刀，型腔排布充分利用模板平面空间，进胶口设置在每把刀的柄尾位置，避免进胶痕迹残留在刃面影响成品外观，同时保证熔融塑料充模时的流动路径均匀，减少缺胶、飞边等成型缺陷。模具的合模定位依靠边角处的定位凸台与凹槽实现，无需额外加装导柱导套，适配3D打印模具的加工精度特性，上下模合模后型腔贴合间隙控制在0.1mm以内，可有效避免注塑过程中出现溢料问题。模具的整体外形为规整矩形，长宽尺寸适配常规小型桌面注塑机的安装工位，模板厚度预留足够的冷却流道布设空间，若用于批量生产可直接在模板内部钻孔布设循环冷却水路，缩短注塑成型的冷却周期；若用于3D打印模具的小批量打样，可直接采用耐温光敏树脂或尼龙材料打印模具，无需额外后处理即可直接上机注塑。设计过程中针对塑料战术刀的结构特性做了专门优化：刃部型腔做了0.2mm的圆角过渡，避免尖锐边角在注塑充模时出现应力集中导致的成型缺陷，同时保证成品刀刃的结构强度，避免使用过程中出现崩断问题；手柄部位的镂空型腔直接在模具上做出对应凸台，一体成型镂空结构，无需后续二次打孔加工，既减轻成品刀具的整体重量，也保证手柄的握持防滑性能。模具的开模方向沿刀具厚度方向垂直设置，脱模斜度设置为1.5度，保证成型后刀具可顺利从型腔中脱出，不会出现粘模问题；每处型腔的排气槽设置在刃尖位置，深度控制在0.02mm，可在充模过程中顺利排出型腔内的空气，避免成品内部出现气泡、表面出现银丝等质量问题。这套模具既可以作为小型注塑加工厂的定制化刀具生产工装，也可以作为3D打印应用教学、注塑模具设计教学的实操案例，帮助从业者快速掌握小型多腔注塑模的设计逻辑与3D打印制模的适配要点，整套结构没有复杂的抽芯、顶出机构，加工难度低，试模调整便捷，非常适合小批量多品类的塑料刀具快速生产需求。
