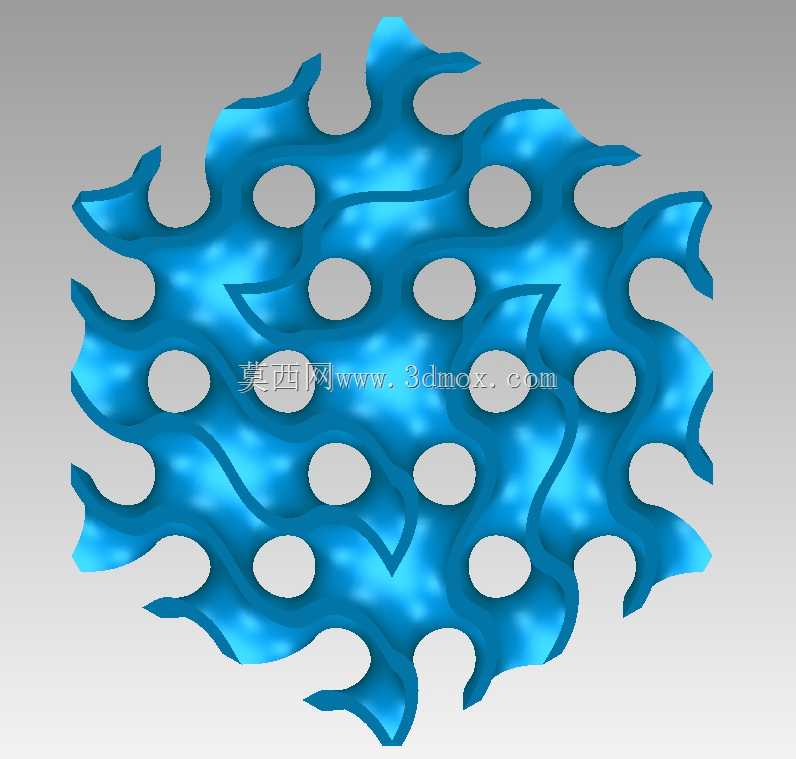

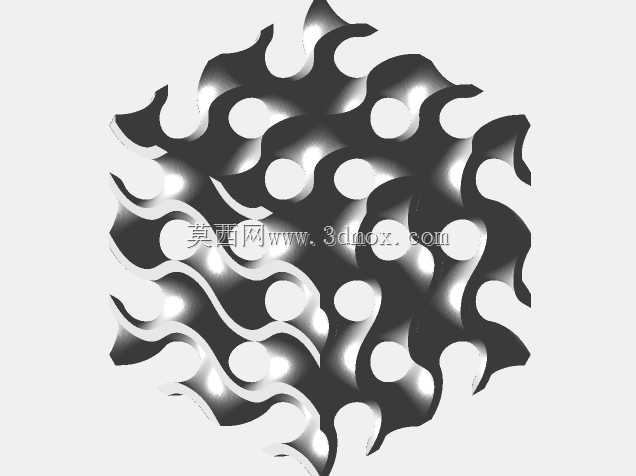

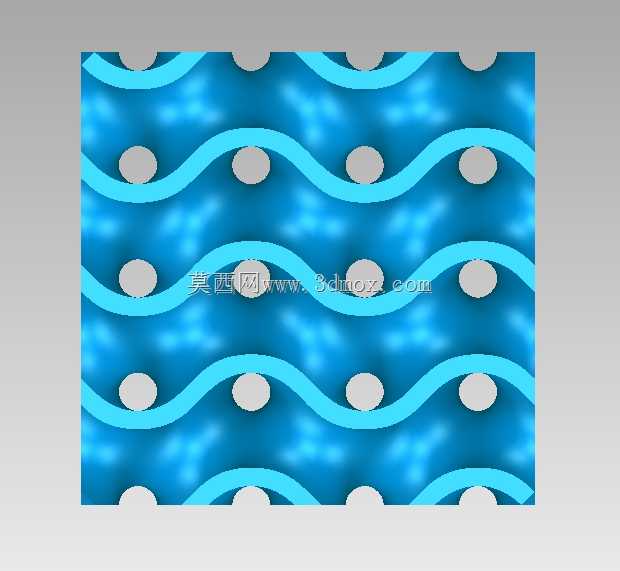

适用于粉末床3D打印的双陀螺点阵结构

这款双陀螺点阵结构，是面向粉末床熔融类增材制造工艺开发的高性能多孔构型，核心应用场景覆盖轻量化承载构件、能量吸收缓冲部件、热交换换热芯体、生物医疗植入骨小梁结构等多个工业领域，能够在航空航天轻量化次承力件、新能源汽车碰撞吸能结构、工业设备散热芯体、骨科植入物多孔层等场景中发挥作用。在实际使用过程中，这类双陀螺点阵属于三重周期极小曲面构型的衍生设计，相较于传统的杆系点阵结构，它拥有更平滑的曲面过渡，不存在杆系点阵常见的应力集中节点，在承受静态压载、动态冲击载荷时，能够实现逐层渐进式的溃缩变形，不会出现瞬间的结构失稳，能量吸收效率比同相对密度的BCC点阵高出35%以上，同时在换热场景中，连续平滑的曲面能够引导流体形成持续的湍流扰动，大幅提升换热面积与换热效率，不存在流动死区。从设计思路来看，这款双陀螺点阵采用了双曲面交织的构型逻辑，将两组不同旋向的陀螺曲面进行空间拓扑交织，在保证孔隙连通率达到98%以上的前提下，实现了各个方向力学性能的准各向同性，避免了传统点阵结构力学性能方向性差异过大的问题；设计过程中针对粉末床3D打印的工艺特性做了专项优化，所有曲面的最小成型角度大于45度，无需添加额外支撑即可完成打印，成型后未熔融的粉末可以通过连通的孔隙顺利排出，不会出现粉末残留堵孔的问题，曲面的最小壁厚控制在粉末床工艺可稳定成型的区间内，既保证了成型精度，也避免了薄壁打印过程中的翘曲变形问题。从外形与安装边界来看，这款点阵单元可以根据实际使用需求进行空间阵列拼接，单元边界采用了平直的切边设计，能够和实体蒙皮、安装法兰等结构实现平滑过渡连接，拼接过程中不会出现单元错位、应力突变的问题，适配不同尺寸的构件成型需求，既可以作为填充结构填充到实体构件的内部空腔实现减重，也可以单独作为点阵芯体和上下面板复合成夹层结构，在航空航天领域可以用于机载设备的安装支架，在保证承载能力的前提下将构件重量降低40%以上，在汽车领域可以用于保险杠内部的吸能盒，提升碰撞过程中的能量吸收效果，在医疗领域可以调整孔隙尺寸匹配人体骨长入的需求，实现植入物和人体骨组织的整合。
