3D打印机用Nema17步进电机L型安装支架

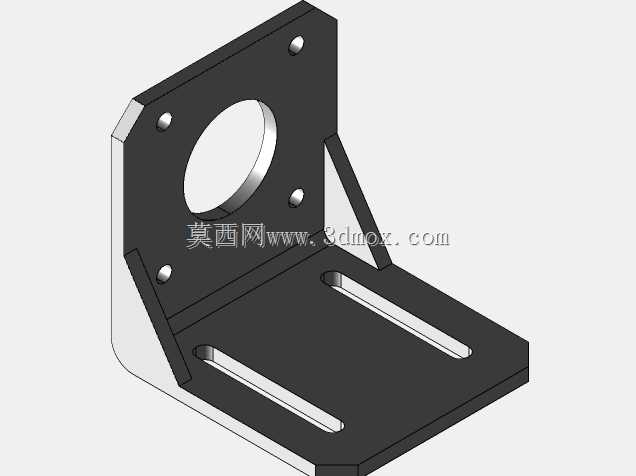

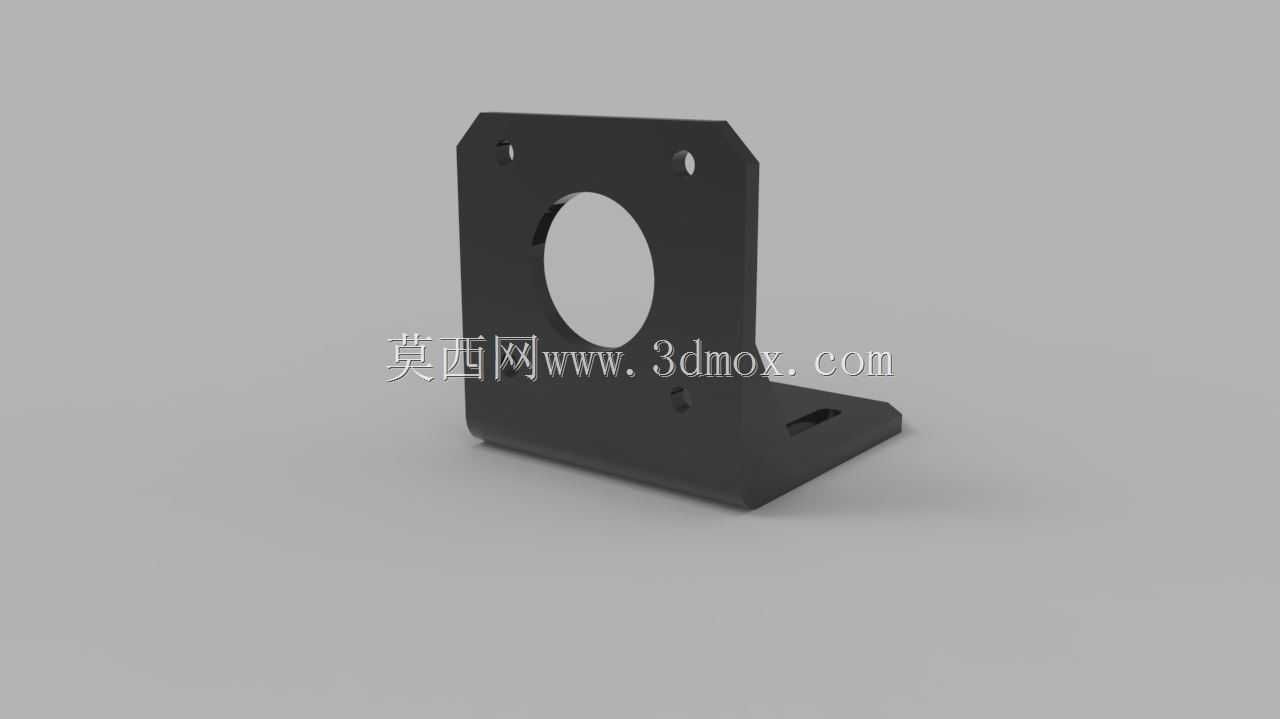

这款L型结构的安装支架，是面向桌面级FDM3D打印机运动系统设计的步进电机配套固定部件，主要适配行业通用的Nema17规格42型步进电机，承担电机定位、载荷传递、运动精度保障的核心作用，是挤出机构、XYZ轴运动模组中不可或缺的基础连接构件。在桌面级3D打印机的实际应用场景中，这类支架常被用于X轴传动端的步进电机固定、Z轴丝杆驱动端的电机安装，以及近程挤出结构的挤出电机承载，能够将电机输出轴的旋转动力稳定传递给同步轮、丝杆等传动部件，避免电机运行过程中出现晃动、位移导致的传动失步、层纹错位、打印精度下降等问题。从功能特性来看，支架采用直角L型的一体化弯折结构，垂直立面设置有与Nema17电机安装孔位完全匹配的固定孔位，中心预留大尺寸圆形镂空区域，既可以为电机输出轴、后端编码器或散热结构留出充足的避让空间，也能在保证结构强度的前提下减少材料用量、降低支架自重，避免给运动轴增加额外负载；水平底座设置有长条形调节腰孔，方便安装时调整电机的前后位置，适配不同张紧度的同步带安装需求，同时也能抵消部分加工装配带来的尺寸误差，降低组装调试的难度。在设计思路上，这款支架优先考虑了桌面级3D打印设备的成本控制需求与装配便利性，整体结构无复杂曲面与特殊加工特征，既可以采用钣金冲压工艺批量生产，也能通过FDM3D打印方式自行制作替换件，适配个人玩家DIY设备、入门级商用桌面打印机的配件更换与改装需求；结构设计上刻意强化了直角弯折处的结构强度，避免电机长时间运行产生的振动导致支架连接处出现形变断裂，同时立面的两个安装孔采用对称布局，能够兼容正装、反装两种不同的电机安装方向，适配不同结构的打印机机架布局。从安装边界来看，支架垂直立面的安装孔距完全符合Nema17电机的行业标准安装尺寸，中心镂空圆孔直径略大于电机机身外径，能够保证电机嵌入后与支架立面完全贴合，不会出现安装干涉；水平底座的安装孔间距适配主流2020、2040铝型材机架的槽距标准，无需额外加工转接件即可直接固定在型材机架上，整体安装后电机输出轴的中心高与常见的2GT同步轮、T8丝杆的安装高度匹配，能够保证传动部件的同轴度，减少传动过程中的阻力与磨损。需要注意的是，这款支架面向常规桌面级3D打印场景设计，结构强度满足常规打印速度下的载荷需求，不适用于大负载、高速运动的工业级打印设备，也无法满足有限元分析等高精度仿真场景的精度要求，更适合入门级设备组装、老旧设备配件替换、DIY改装场景使用。
