铝型材框架式核心XY运动机构装置

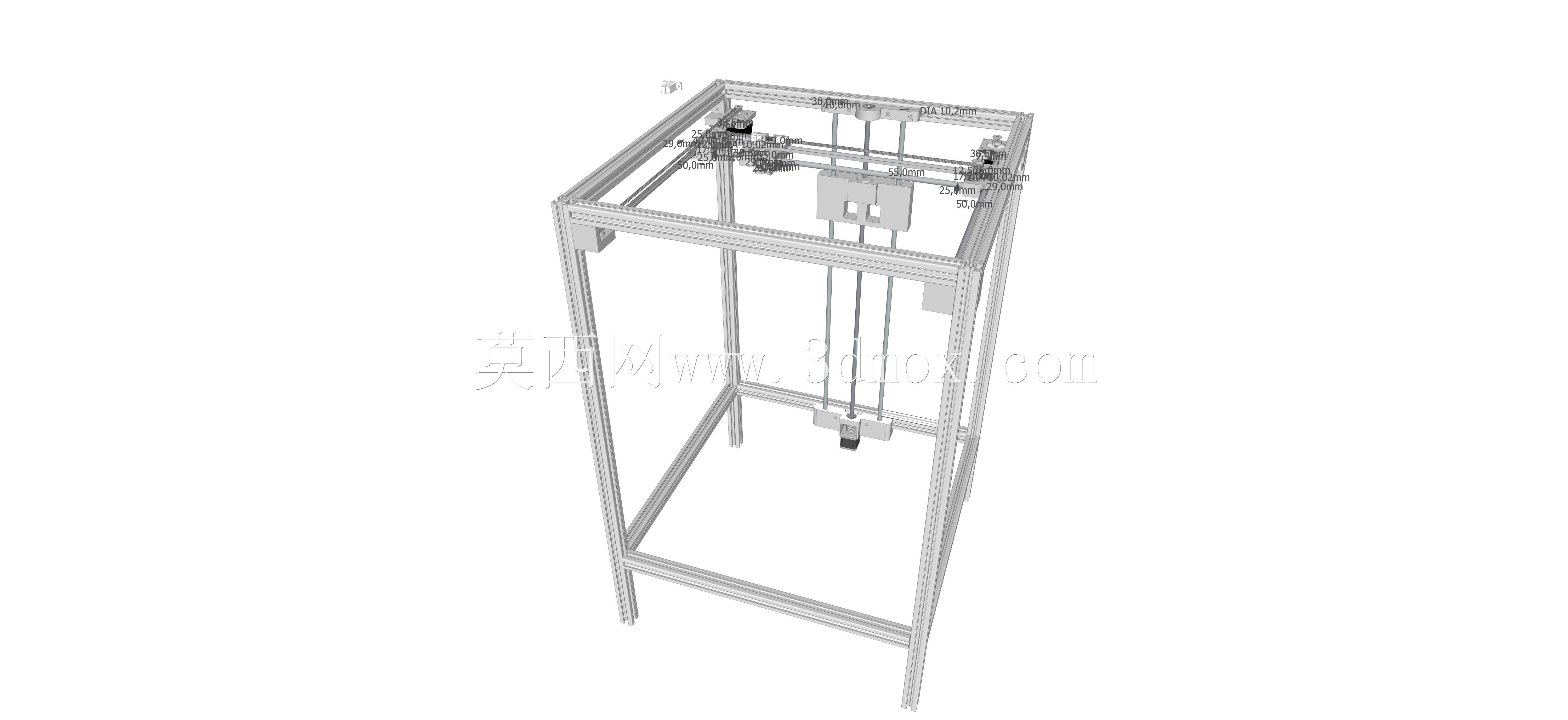

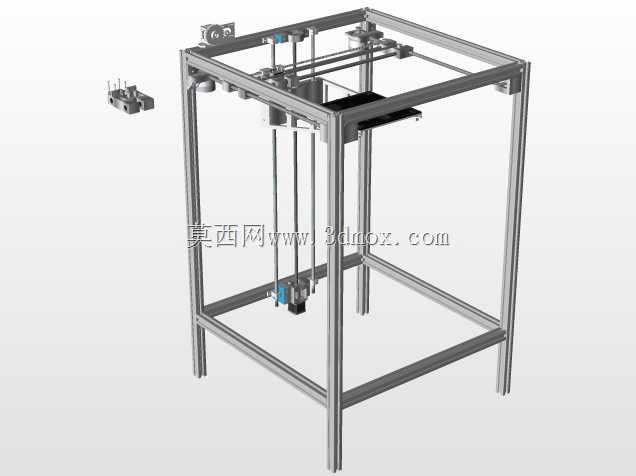

该装置采用博世3030工业铝型材搭配配套铝件搭建整体框架，是面向桌面级增材制造场景设计的核心XY运动承载结构，可适配熔融沉积成型工艺的加工需求，为打印头提供稳定的双轴平面运动支撑，也可经过简单改造适配小型点胶、轻量激光雕刻等需要平面二维精密运动的作业场景。整体框架采用立方体笼式结构设计，四根竖向铝型材作为主支撑立柱，上下四周通过横向铝型材拼接形成封闭的刚性框架，这种结构能够有效抵消运动过程中产生的振动惯性，避免高速运动时出现结构晃动影响作业精度，框架的安装边界可根据实际作业幅面需求调整铝型材切割长度，常规适配的作业幅面可覆盖200mm至300mm见方的加工区间，整体竖向预留的安装空间可容纳Z轴升降机构与作业平台的布置。设计过程中优先考虑了装配的便捷性与后期维护的便利性，所有型材连接均采用标准角槽连接件与T型螺栓固定，无需复杂的焊接或定制机加工连接件，普通操作人员借助内六角扳手即可完成整机组装，框架顶部预留了同步带轮、传动导轨的安装定位槽，XY轴的传动组件采用跨轴布置形式，X轴运动模组搭载在Y轴的两根平行导轨上，通过同步带传动实现低背隙的往复运动，打印头挂载座设置在X轴滑块上，可随双轴联动实现平面内任意点位的精准定位。框架左侧预留了独立的挤出机组件安装位，可将远端送料机构固定在框架非运动侧，降低运动轴的负载重量，进一步提升高速运动时的响应速度与定位精度，框架底部预留了调平脚轮的安装孔位，可搭配调平螺母实现整机的水平度调节，适应不同平整度的桌面安装环境。整套结构在设计时充分考虑了铝型材的受力特性，所有受力节点均设置了加强角件，避免长期往复运动导致的型材连接松动，传动部件的安装基准面均依托铝型材的自带槽道定位，无需额外加工定位基准，大幅降低了整机的制造成本与装配难度，同时框架的开放式结构便于后期对传动部件进行润滑维护、同步带张紧调节等日常保养操作，也方便用户根据自身需求拓展加装外壳、照明、自动调平传感器等附加组件。
