注塑成型流程模拟工装结构三维设计

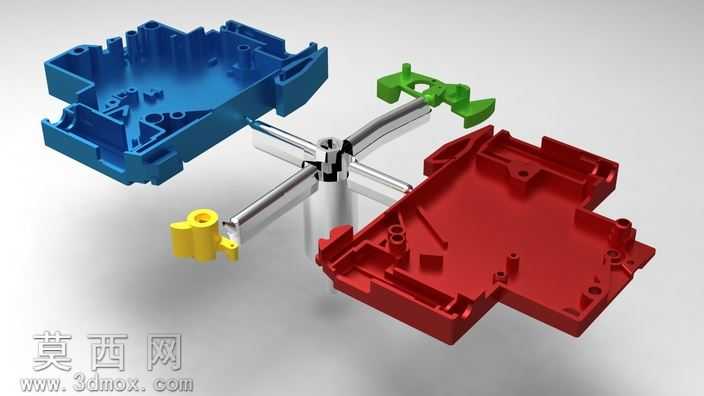

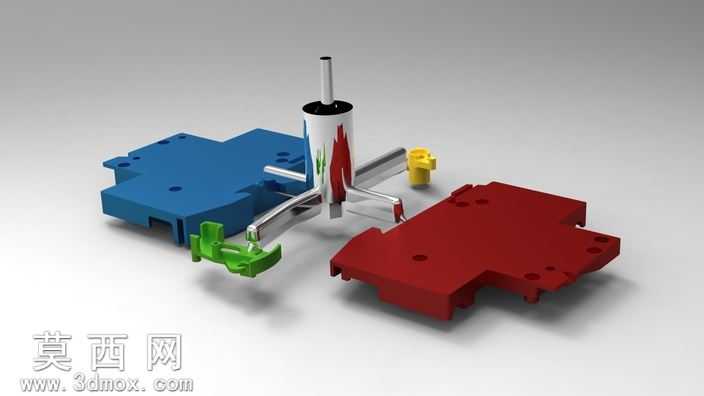

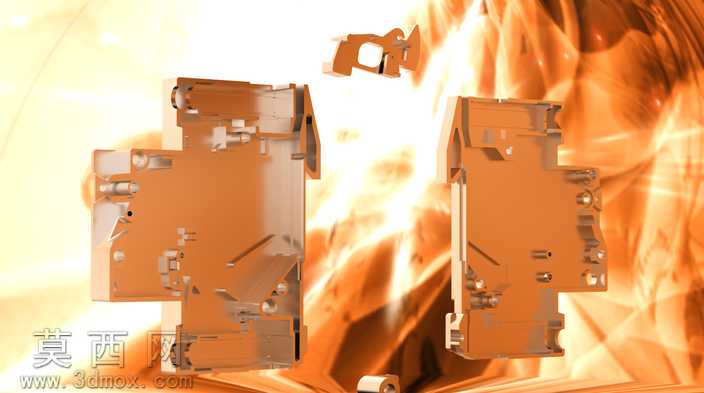

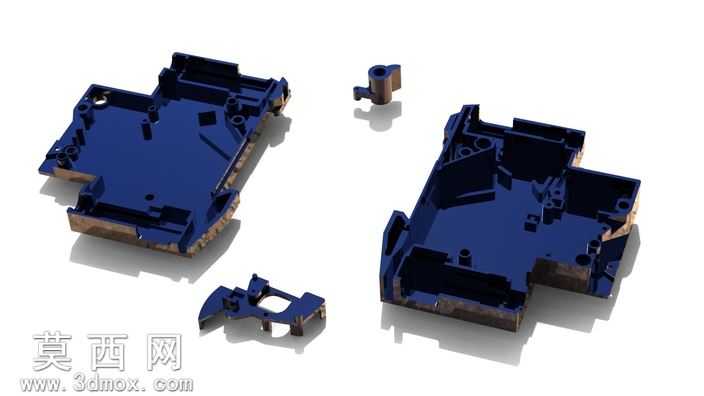

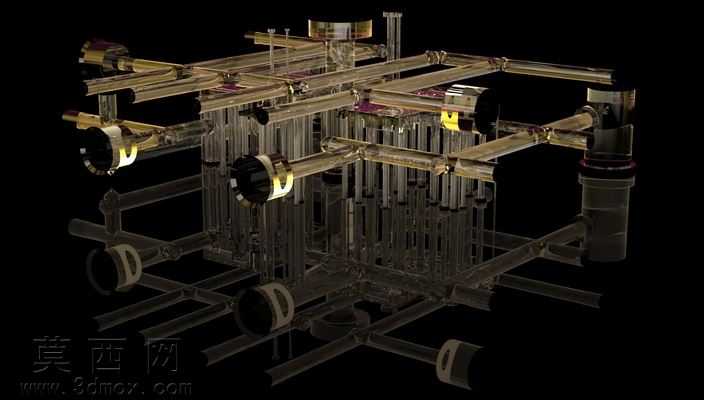

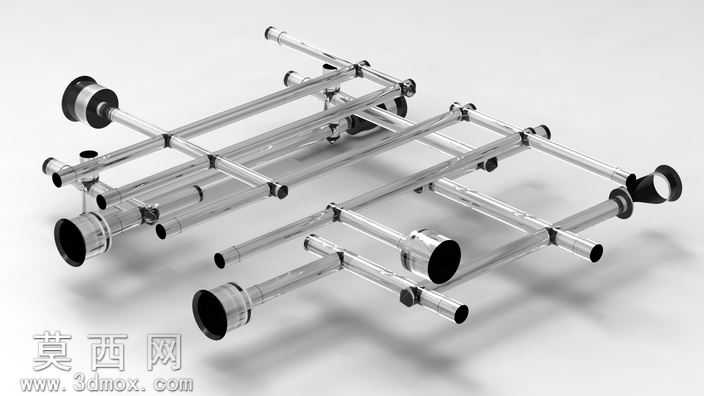

本作品为注塑成型流程模拟用成型工具的三维建模设计，整体采用模块化装配思路完成全结构搭建，建模过程中严格遵循注塑工艺的实际运行逻辑，对各功能部件进行1:1等比例还原。首先针对正在成型的零件工位，建模时预留了精准的型腔定位基准，所有配合面均按照实际工装的公差要求设置装配约束，保证模拟过程中零件定位的稳定性，不会出现工位偏移的问题。其次是赛跑者即流道分配模块，建模时对各级分流道的转角、截面尺寸做了精细化处理，所有流道内壁均设置光滑曲面属性，还原真实注塑过程中熔体的流动路径，避免因结构棱角造成模拟结果失真。冷却信道传输模块是本模型的核心结构部分，建模时按照注塑模具冷却水路的排布规范，设计了纵横交错的多层水路结构，每一条水路的进出水口位置、管径大小、连接接头都做了完整还原，水路与成型工位、流道模块之间的间距严格符合注塑工艺的热交换距离要求，保证模拟冷却过程时数据的准确性。材质设置上，主体工装结构采用金属钢材质，赋予高反光的金属质感与细微的磨砂表面纹理，冷却水路与流道通道采用半透明的工程塑料材质，可直观观察内部介质的流动路径，接头部位采用深色硬质合金材质，区分不同功能部件的视觉属性。渲染阶段采用深色纯黑背景突出模型主体结构，打光采用多组定向光源从不同角度照射，清晰展现各层结构的装配关系与管路走向，避免复杂光影遮挡内部细节。整体设计围绕注塑流程模拟的实际需求展开，所有部件均可独立拆分查看，既可以用于注塑工艺的流程演示教学，也可以作为注塑模具设计阶段的模拟验证参考结构，帮助设计人员直观理解注塑过程中型腔填充、冷却传输的全流程逻辑，提前预判流道设计、水路排布中可能存在的问题，优化实际模具的设计方案。
