剃须刀手柄注塑成型模具结构设计

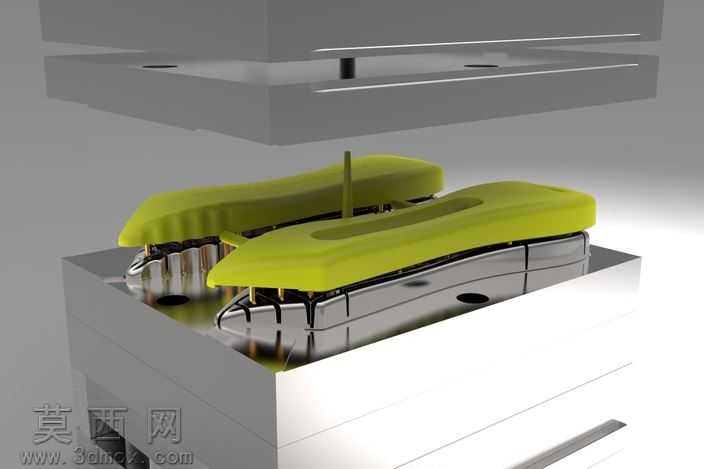

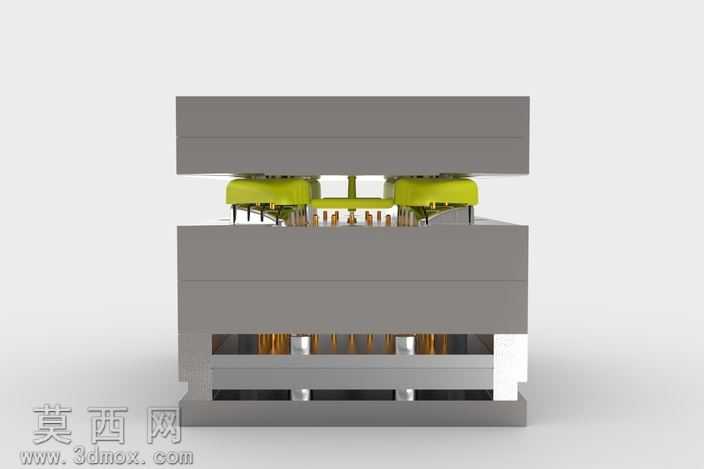

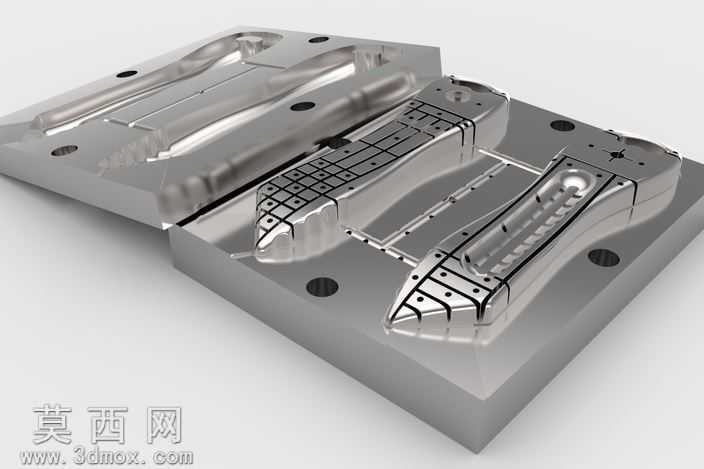

本作品为针对剃须刀手柄类塑件开发的注射成型模具核心型腔组件三维设计，建模过程严格遵循注塑模具设计规范，从塑件结构工艺性分析切入，先完成手柄塑件的特征拆解：针对手柄表面的防滑网格纹理、曲面流线造型、端部安装孔位等细节特征，在建模阶段同步考量脱模斜度、壁厚均匀性、熔接痕规避等成型工艺要求，确保模腔结构与塑件成型需求高度匹配。模型采用全参数化建模方式搭建，将公母模仁的分型面设计作为核心环节，沿塑件最大轮廓线构建顺滑分型面，避免出现尖角、倒扣等易造成加工缺陷或飞边问题的结构，同时在模仁对应位置设计精准的排气槽预留结构、流道接驳位，匹配后续模架装配的定位需求。材质渲染阶段，对模仁主体采用模具钢材质表现，还原金属加工后的细腻磨砂金属质感，对模腔成型面做高亮抛光质感处理，清晰呈现手柄塑件的纹理复刻效果，通过光影调整突出模腔内部的曲面细节与网格纹理的加工精度，直观展示成型后塑件的外观效果。结构设计上，一模两腔的布局平衡了生产效率与注塑压力分配，两个模腔对称排布，流道设计采用平衡式布局，确保注塑过程中熔料能够同时填充两个型腔，保证不同型腔成型的塑件尺寸一致性、外观质量统一；模仁上的定位孔、固定螺孔、冷却水道预留位均按照标准模架规格设计，可直接适配标准模架完成后续装配，无需二次调整结构。设计过程中同步考量了加工可行性，所有模仁特征均适配数控铣、电火花等常规模具加工工艺，避免出现无法加工的清角死角、超深窄槽结构，冷却水道的排布距离模腔表面距离均匀，能够在成型过程中实现均匀冷却，减少塑件翘曲变形风险，整套核心组件设计完整覆盖注塑成型的填充、冷却、脱模全流程需求，可直接用于后续模具加工生产的参考依据。
