咖啡胶囊注塑成型模具结构设计

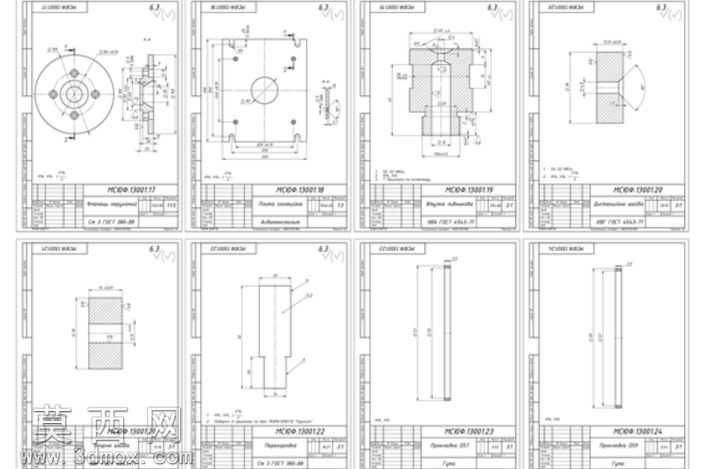

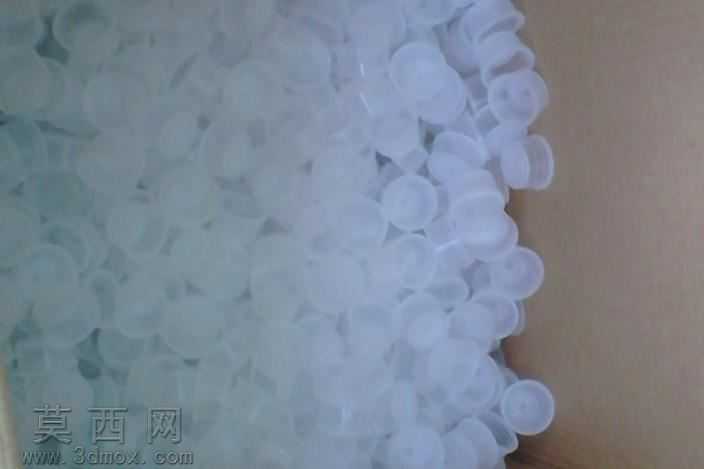

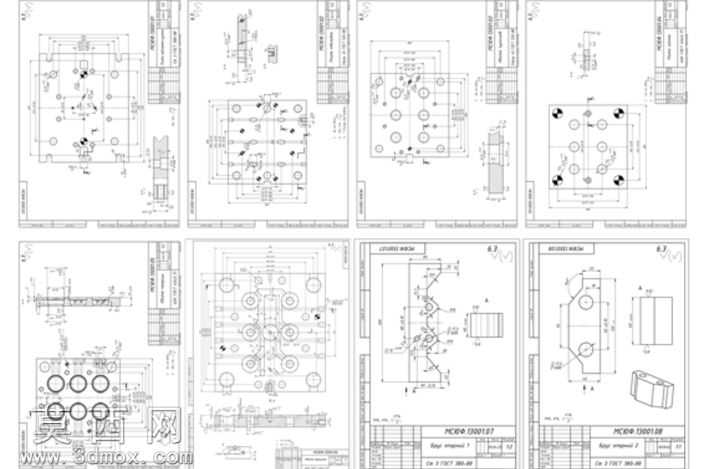

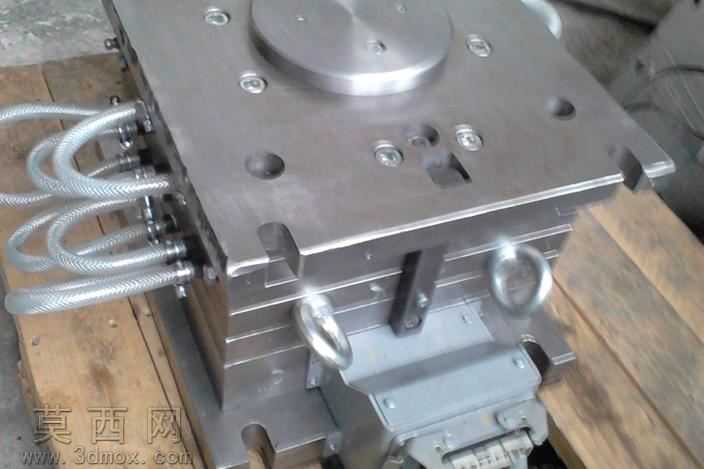

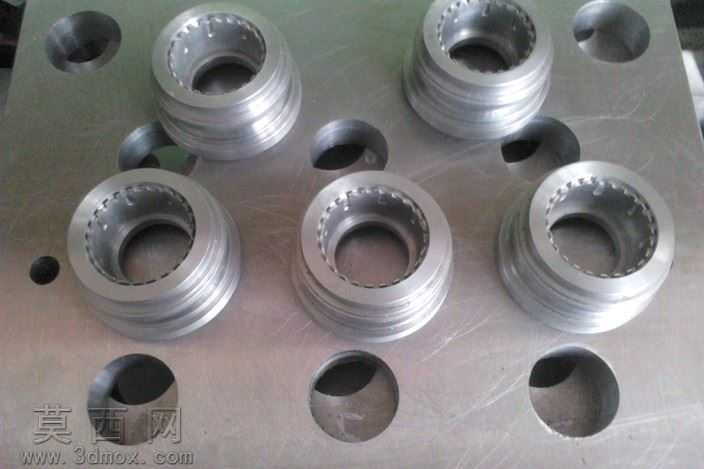

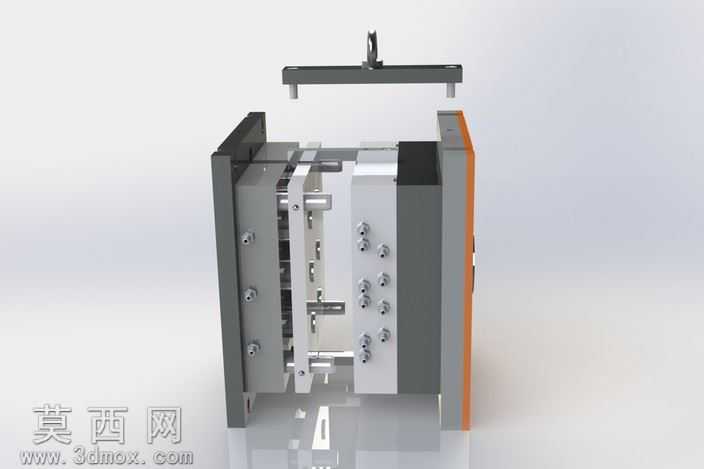

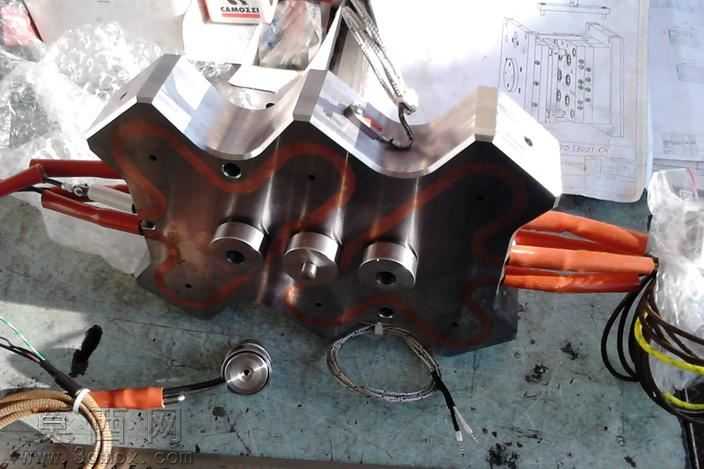

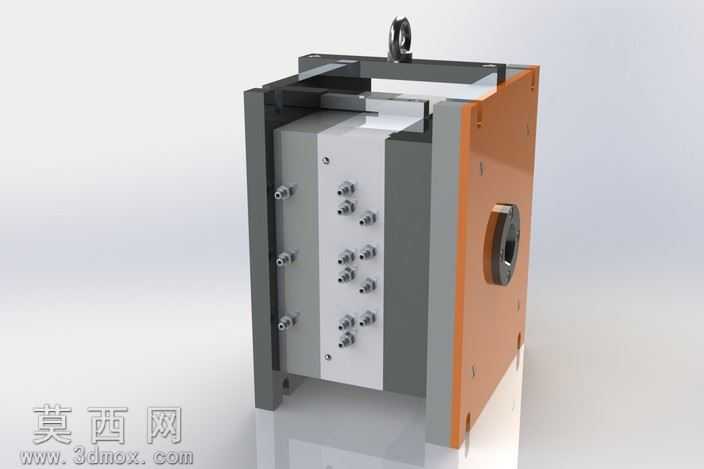

本作品为咖啡胶囊注塑成型模具的三维设计成果，建模阶段严格遵循注塑模具设计规范，先完成产品结构的逆向特征梳理，提取咖啡胶囊的薄壁壳体、密封卡槽、定位凸缘等核心成型特征，再依次搭建模架、成型零件、导向定位机构、浇注系统相关组件。建模过程中对各零件的装配公差做了参数化约束，保证动模与定模合模时的同轴度精度，避免成型过程中出现飞边、错位等缺陷。渲染阶段采用工业级材质表现方案，模架的标准钢材部件赋予哑光金属材质，还原45号钢调质后的表面质感，成型镶件部分使用镜面抛光钢材材质，体现精密模具零件的加工光洁度，橙色侧封板、顶部吊环等功能部件分别赋予对应的工程塑料、镀锌金属材质，通过三点布光方案突出模具的分层装配结构，清晰展示各组件的装配位置与配合关系。结构设计上采用多板模架结构，设置了精准的导向柱与导套配合结构，保证开模合模过程的运动平顺性，成型部分针对咖啡胶囊的薄壁特性优化了型腔布局，确保注塑过程中熔料填充均匀，冷却水路的排布贴合型腔轮廓，可有效缩短成型周期，提升生产效率。设计思路围绕咖啡胶囊的量产需求展开，兼顾模具的加工工艺性与后期维护便捷性，所有易磨损的成型镶件均设计为可快拆结构，降低生产过程中的维护成本，浇注系统的流道尺寸经过反复校核，可适配常用食品级注塑原料的成型参数，保证成型后的咖啡胶囊尺寸精度满足后续灌装、密封工序的装配要求，整体结构紧凑，各运动部件无干涉，可直接用于模具加工的参考方案。
