离心式压缩机三元流叶轮三维结构设计

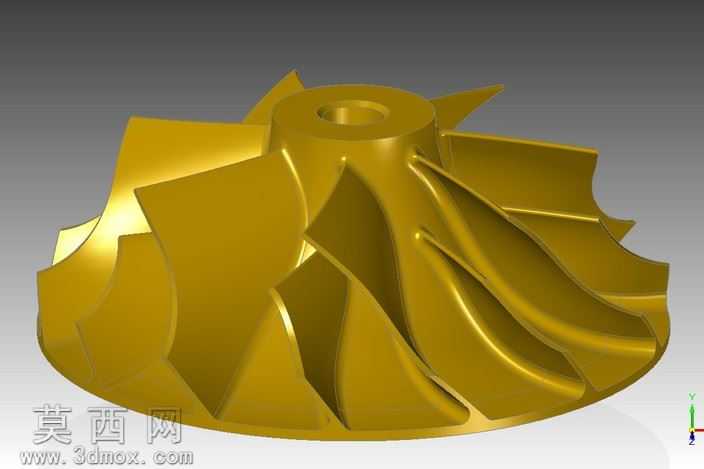

本作品为离心式压缩机核心工作叶轮的三维参数化设计成果，建模阶段依托三维机械设计软件完成全特征构建，首先以气动设计输出的叶型坐标点为基础，通过样条曲线拟合生成主叶片与分流叶片的空间型线，精准控制叶片的进口安装角、出口安装角以及沿叶高方向的扭转变形规律，保证流道内的气动性能符合设计要求。建模过程中优先采用参数化草图驱动特征的方式，先绘制轮毂端的旋转基体轮廓，通过旋转凸台生成叶轮的中心轮毂结构，预留中心安装轴孔与定位台阶，保证后续装配的同轴度要求。叶片特征采用曲面加厚的方式生成，先构建叶片的压力面与吸力面空间曲面，通过曲面缝合、实体化操作得到叶片实体，再对叶片与轮毂的连接位置做光滑圆角过渡处理，消除应力集中隐患，同时优化流道表面的顺滑度，减少气流流动过程中的阻力损失。渲染阶段赋予模型金属质感的金黄色材质，模拟实际加工中铝合金或不锈钢精密铸造后的表面效果，添加环境反射与高光效果，清晰呈现叶片型面的曲面曲率变化与整体结构形态，直观展示叶轮的空间布局。结构设计上采用长短叶片间隔布置的方案，在主叶片之间设置分流叶片，有效改善叶轮出口处的气流滑移现象，提升压缩机的工作效率与压比，叶片前缘做圆弧钝化处理，降低气流进口冲击损失，叶片尾缘做薄化处理，减少尾迹涡流影响。整体设计兼顾气动性能与结构强度，所有曲面均经过曲率连续性检查，保证流道内无突变结构，中心轴孔位置设计有定位凸台，可满足与主轴的过盈装配要求，叶片与轮毂的连接圆角经过结构应力校核，可承受高速旋转下的离心载荷与气动载荷，适用于中小流量高压比的离心式压缩机工况，建模过程保留了完整的参数化特征，可根据不同的工况需求调整叶型参数、叶片数量、轮毂直径等关键尺寸，快速生成适配不同设计要求的叶轮结构。
