工业压缩机房整套管路系统三维设计

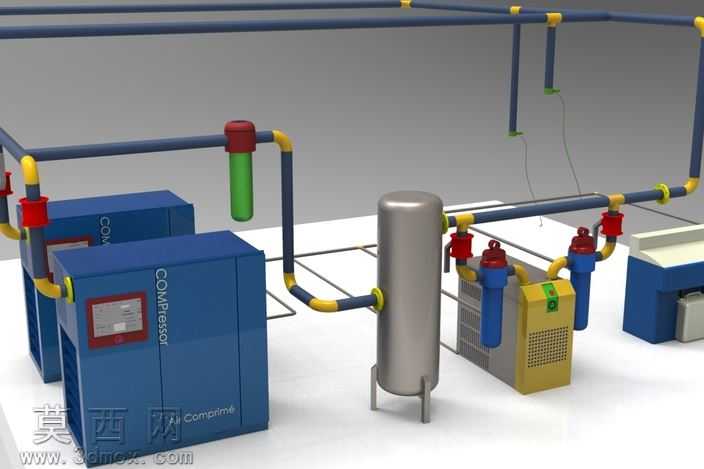

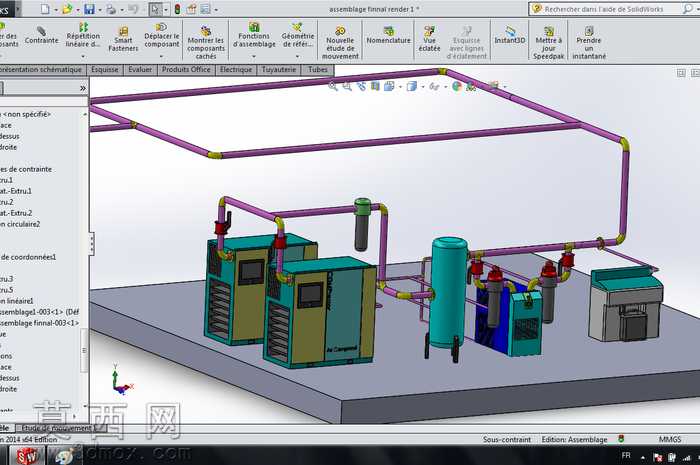

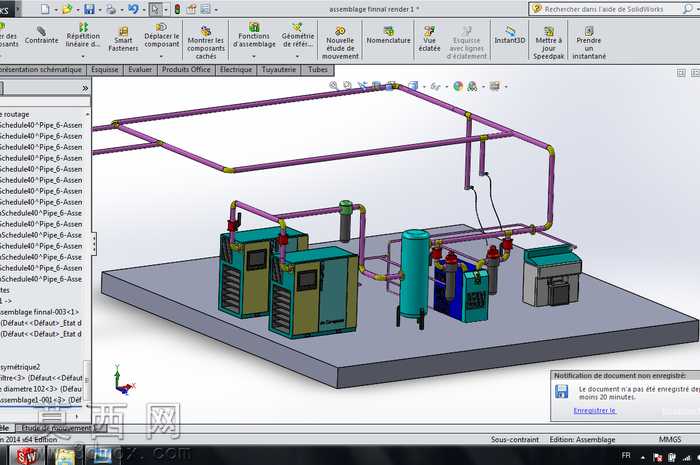

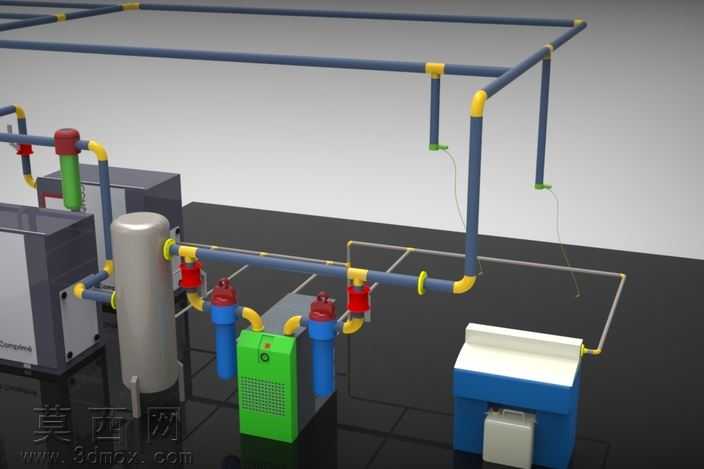

本套三维模型完整还原了工业场景中压缩机房的整套压缩空气供气系统，建模过程严格遵循工业现场的实际布局逻辑，先完成核心设备的单体建模，再依据气流走向完成管路与附属部件的排布。建模阶段对两台螺杆式压缩机主体做了精细化还原，准确还原了设备的柜体结构、操作面板位置、检修门造型与标识细节，柜体采用钣金材质表现，通过哑光蓝的材质参数调整还原工业设备的漆面质感，操作面板区域使用半透明玻璃与深色塑料材质区分，还原真实设备的视觉层次。中间的立式储气罐采用金属拉丝不锈钢材质，准确还原了罐体的圆弧过渡、支腿结构与进出气接口位置，罐体表面做了细微的磨砂质感处理，避免金属材质过于生硬的反光效果。管路系统采用深蓝色工业管道材质，搭配黄黑相间的管路标识段，清晰区分不同功能的管路段落，管道的转弯半径、法兰连接结构、阀门安装位置都严格按照工业管路设计规范制作，每个接口处的密封结构、连接螺栓都做了细节还原，没有出现管路错位、穿模的问题。管路上安装的各级过滤设备分别做了差异化建模，前置过滤器、精密过滤器、干燥设备的外形结构各不相同，分别采用对应设备的材质表现，绿色的滤瓶、蓝色的过滤罐体、黄色的干燥机柜体都通过材质参数调整还原真实的色彩与质感，设备上的操作按钮、压力表、通风栅格都做了细节刻画。整体场景完成后通过渲染调整光照参数，采用工业厂房常用的顶光加环境补光方案，让设备与管路的阴影自然柔和，既清晰展现整套系统的布局结构，又还原出工业生产场景的真实氛围感。整套设计完整呈现了压缩空气从压缩机产出、经过储气罐缓冲、多级过滤干燥后输出的完整流程，可用于压缩机房布局方案展示、管路安装教学、工业系统原理演示等场景，所有部件的比例协调，结构逻辑清晰，能够直观展现整套供气系统的组成与连接关系。
