涡轮压缩机叶轮精密三维设计作品

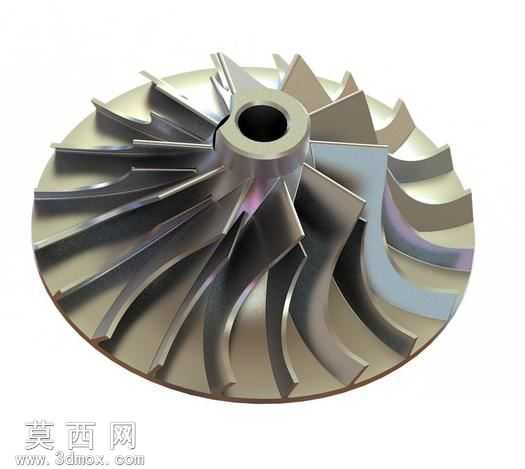

本作品为直径5.0英寸的大型涡轮压缩机叶轮三维设计成果，建模阶段以涡轮喷气发动机配套压气机的实际工况需求为核心设计依据，首先通过参数化草绘确定叶轮的整体轮廓基准，精准定位中心安装轴孔的尺寸公差与配合基准，确保后续装配环节可与传动轴实现稳定可靠的过盈配合。叶片建模采用曲面扫掠与放样结合的建模方式，逐片校准每一片后弯式叶片的入口安装角、出口气流角与叶型曲率，所有叶片沿轮毂周向均匀阵列排布，严格保证叶片间流道的截面平滑过渡，避免气流在流道内产生不必要的涡流损耗，同时兼顾叶轮高速旋转时的动平衡性能，从结构设计层面降低运行过程中的振动风险。轮毂部分采用变厚度过渡设计，从中心轴孔位置向轮缘方向平滑收薄，在保证整体结构强度满足高转速离心力载荷要求的前提下，尽可能降低叶轮自身重量，减少转动惯量带来的启动负载。材质渲染阶段模拟航空级铝合金锻造后的金属质感，还原叶片表面经精密铣削加工后的细腻金属光泽，对叶片前缘、轮毂过渡圆角等细节位置做了倒角与圆角处理，消除建模过程中产生的尖锐棱角，完全符合实际机械加工的工艺要求。设计过程中同步考量了流场分析的前置需求，所有曲面均保证G2连续，可直接导入流体仿真软件开展压气机流场、压力分布与效率的仿真计算，也可直接对接数控加工编程环节，为后续的五轴铣削加工提供精准的模型依据，整体设计兼顾气动性能、结构强度与加工可行性，可作为涡轮增压器、小型喷气发动机、高压风机等设备压气机部件的设计参考与流场分析基础模型。
