仿生六足爬行机器人结构设计方案

这款仿生六足行走机构主要面向复杂非结构化地形的移动作业场景，可搭载小型探测模块、采样装置或巡检传感器，应用在灾后废墟搜救、工业管廊巡检、野外地质勘探、狭小空间侦查等常规轮式、履带式设备无法顺利通行的作业环境中，依靠多足离散点支撑的行走特性，能够在凹凸不平的碎石面、存在零散障碍物的地面、一定坡度的坡面甚至狭窄沟壑区域稳定移动，不会出现轮式设备易打滑、履带设备易卡滞的问题。

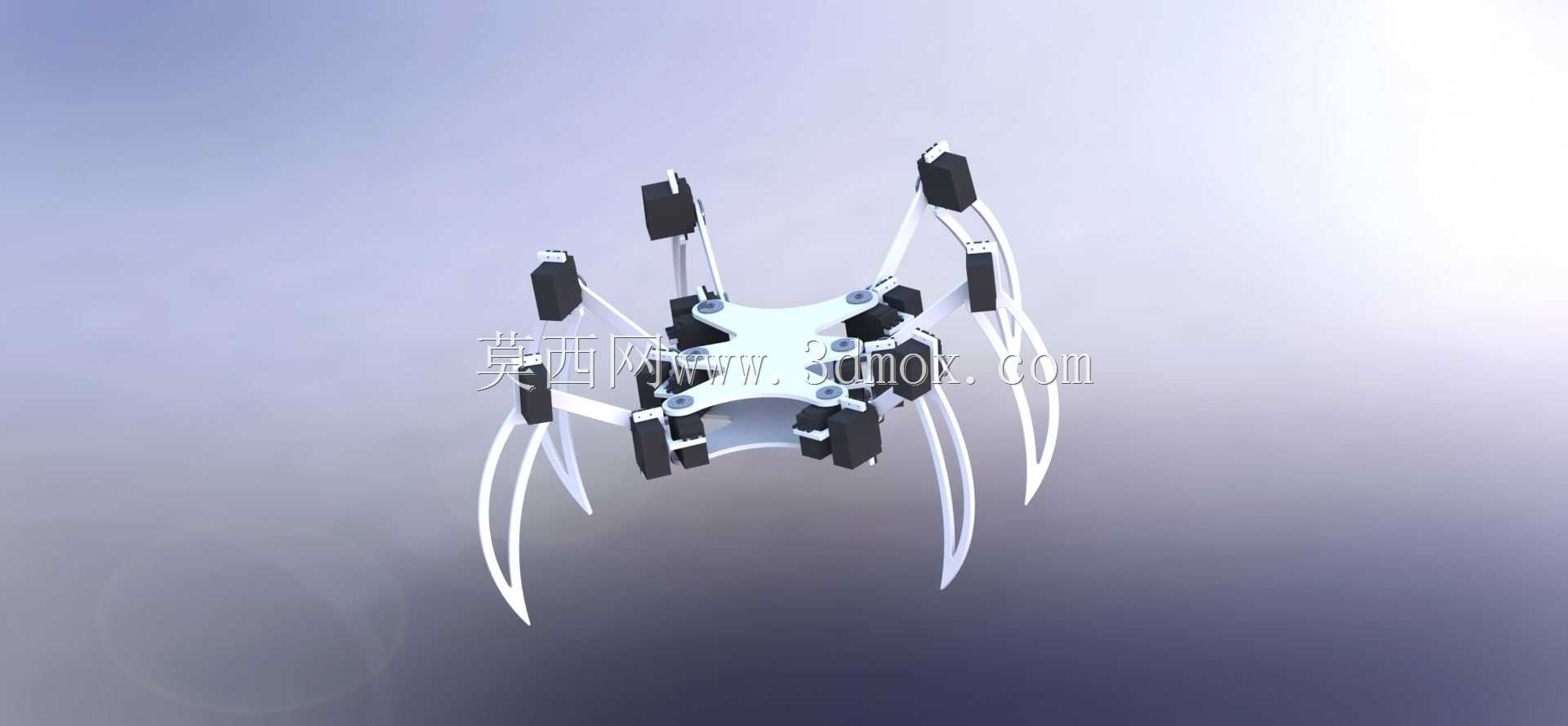

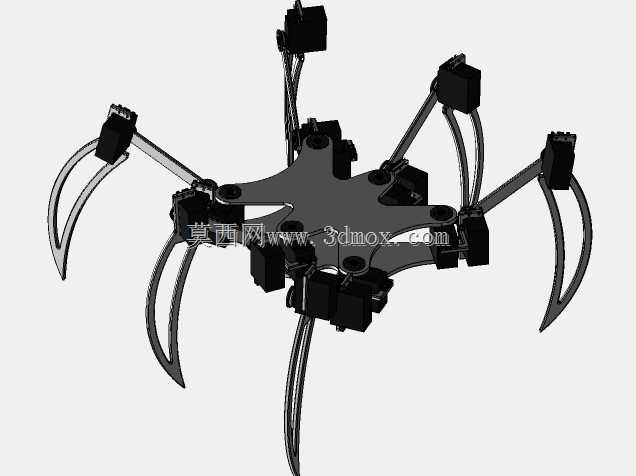

整套机构采用中心对称的放射式布局，核心承载底盘为扁平化异形板件结构，六条结构完全一致的行走足均匀分布在底盘周向，每间隔60度布置一条足肢，这种对称布局能够保证任意时刻至少有三条足形成稳定支撑三角，在行走过程中始终保持整机重心落在支撑多边形范围内，不会发生侧翻倾覆。单条足肢采用三段式铰接结构，从底盘连接端到足端依次设置根关节、膝关节两个活动铰接点，每个铰接点都匹配独立的驱动单元，可单独控制对应关节的摆动角度，通过不同关节的角度配合，能够实现足端的抬升、前伸、落地、后蹬整套行走动作，同时还可根据地形高度调整足端抬升幅度，跨越高度不超过足肢总长度三分之一的垂直障碍物。

设计过程中优先考虑了运动解耦的便利性，六条足肢的驱动控制逻辑可划分为两组交替动作的三角组，同一组内的三条足同步完成抬升前移动作，另一组的三条足保持支撑状态并向后蹬动带动整机前移，两组动作循环交替即可实现稳定的向前行走，这种控制逻辑大幅降低了多舵机协同的运算复杂度，无需复杂的步态算法即可实现平稳行走。足端采用弧形勾状结构设计，接触地面时可形成类似爪刺的抓附效果，在光滑硬质地面、松软土质表面都能提供足够的抓地力，避免行走过程中出现足端打滑的情况。

安装边界方面，整机收拢状态下的最大外轮廓直径不超过300毫米，底盘距离地面的静态高度为45毫米，行走过程中底盘的最大上下浮动量控制在10毫米以内，可保证搭载在底盘上方的功能模块始终保持相对平稳的姿态，不会因为行走过程中的颠簸出现检测数据失真、采样动作偏移的问题。所有驱动单元的走线都沿足肢内侧的预留线槽布置，最终汇集到底盘中心的走线孔内，不会在足肢摆动过程中出现线缆拉扯、干涉铰接动作的问题，底盘中心预留了标准化的安装孔位矩阵，可根据不同的作业需求快速更换搭载的功能模块，无需对行走主体结构进行改造，适配不同场景的作业需求。
