Arduino控制多足仿生爬行机器人结构

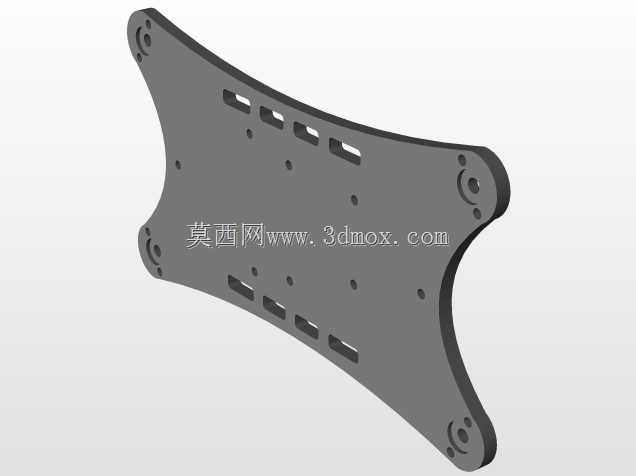

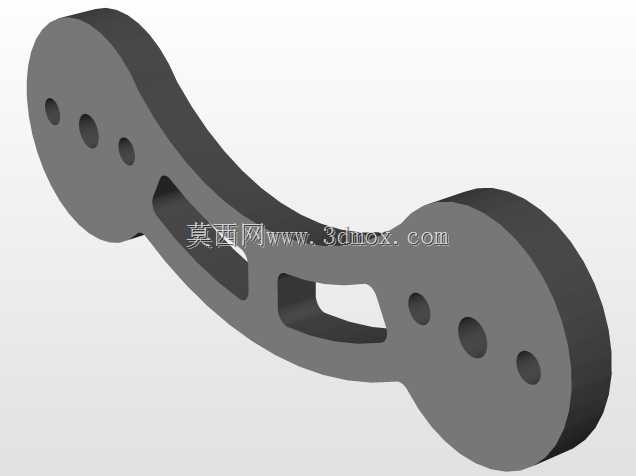

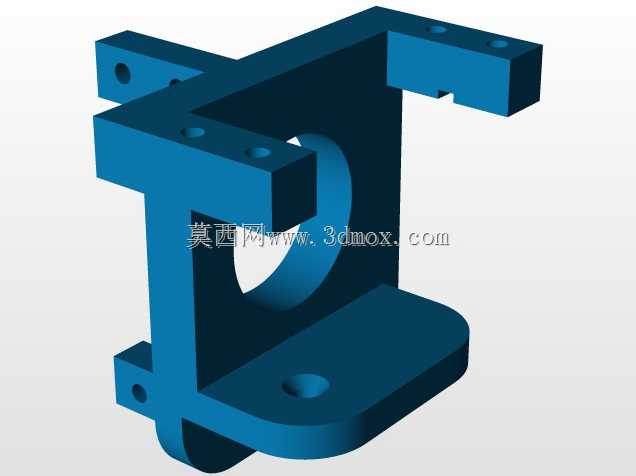

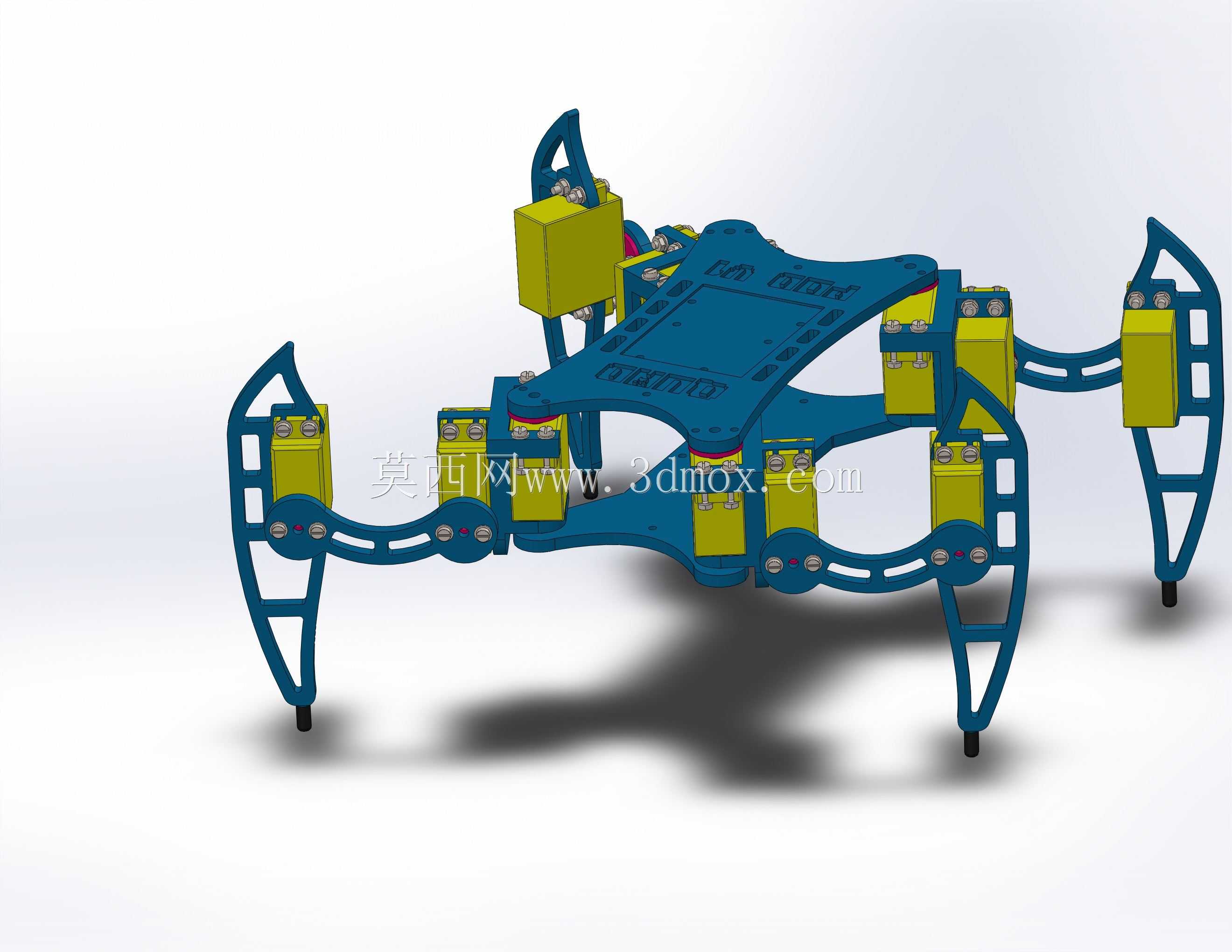

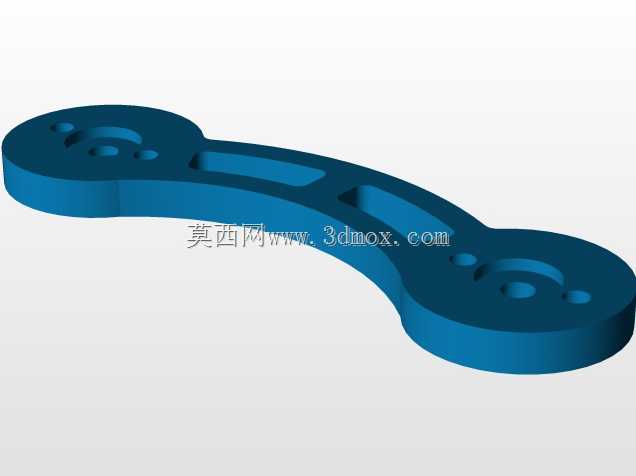

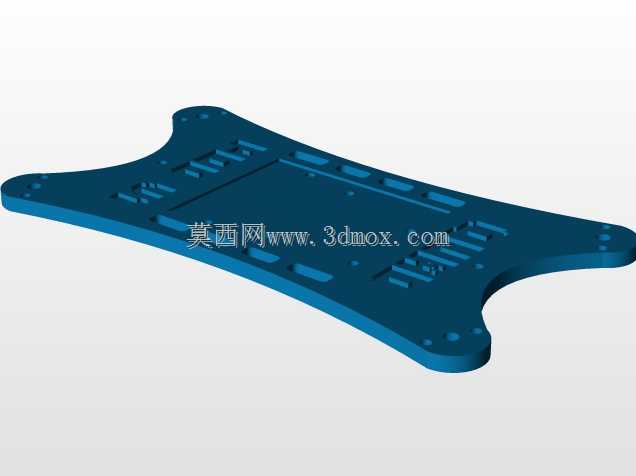

这款多足仿生爬行结构主要面向教育科研、创客实践、小型环境探测等应用场景，可搭载微型传感器完成平整地面的低速巡检、教学演示、仿生运动算法验证等工作，相比轮式移动结构，它对非结构化的细碎不平整地面有更强的适应能力，能够越过高度不超过自身足端抬升极限的小型障碍物，在实验室教具开发、青少年科创实践、小型仿生机器人原型验证领域有较高的实用价值。整套结构采用对称式布局设计，主体为一体化承载主板，六条（注：实际为六足，页面标题笔误为四脚）腿部结构均匀分布在主板周侧，每条腿部为多连杆铰接结构，足端采用小圆头接触设计，能够在爬行过程中分散接触压力，避免硬质接触面打滑，同时降低足端磕碰造成的结构损耗。设计思路上充分考虑了3D打印加工的工艺特性，所有结构件均采用等壁厚设计，无复杂倒扣结构，无需额外支撑即可完成FDM工艺打印，装配环节全部采用标准紧固件连接，无特殊定制非标连接件，普通创客即可完成整机组装。功能层面，每条腿部对应独立的舵机安装位，可直接搭载标准尺寸的舵机作为驱动单元，主板中心预留了开源控制板的安装空间，周边预留了规整的走线槽位，可将舵机连接线规整收纳在结构内部，避免爬行过程中线路剐蹭外物造成损坏。安装边界方面，主体承载主板的安装平面预留了多组标准孔位，可兼容主流的开源控制板安装尺寸，同时预留了拓展安装位，可根据使用需求加装微型摄像头、环境检测传感器、小型电池模块等拓展配件，整机展开后足端触地形成的支撑范围覆盖直径约为主体主板宽度的2.2倍，能够保证爬行过程中的重心稳定性，在静态支撑状态下可承受不超过自身结构重量1.5倍的额外搭载载荷，运动状态下载荷上限为自身结构重量的0.8倍，可满足常规小型拓展配件的搭载需求。腿部连杆的铰接间隙经过优化设计，既保证了关节转动的灵活性，又不会因间隙过大造成运动定位偏差，足端的活动行程经过运动学仿真验证，可实现稳定的三角步态爬行，爬行过程中机身晃动幅度控制在较小范围内，能够保证搭载的传感器采集数据的稳定性。
