舵机驱动六足仿生爬行机械结构

　　这款六足仿生爬行结构的设计，最初是面向复杂非结构化地形的小型移动作业场景，比如狭窄管道内部的探测作业、灾后废墟缝隙的环境勘察、教学实验平台的运动算法验证等场景，这类场景下轮式、履带式移动机构容易被凸起障碍物卡滞、或者在坡度较大的松散接触面出现打滑，而多足离散落足的行走方式，能通过选择离散的硬质支撑点完成移动，对地形的适应能力远高于常规移动结构。

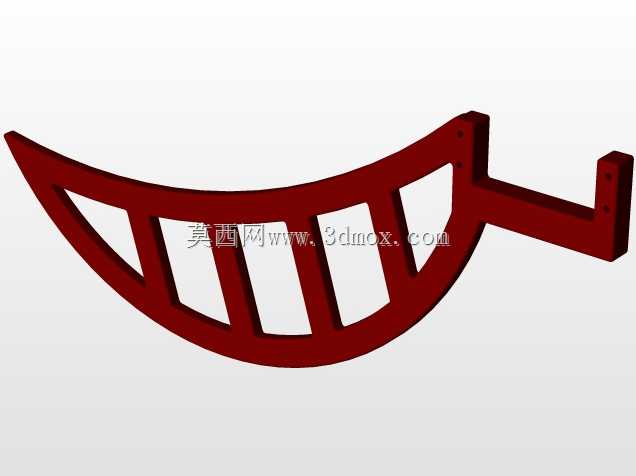

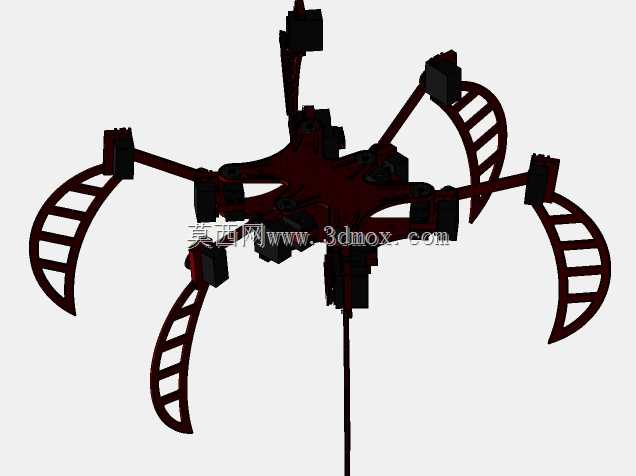

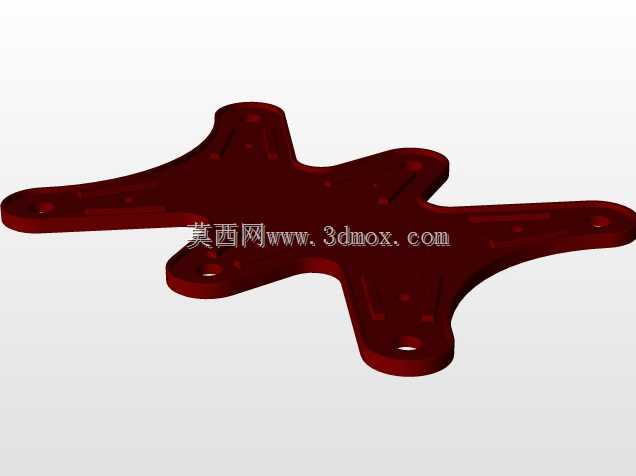

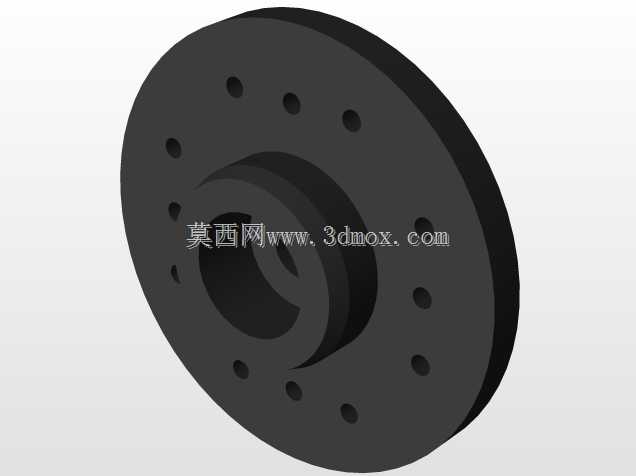

　　整个结构采用中心对称的辐射式布局，中心基体作为所有舵机、控制硬件的承载核心，六条机械足沿基体周向均匀分布，相邻足的轴线夹角为60度，这种布局的优势在于行走过程中始终能保证至少三条机械足处于支撑状态，形成稳定的三角支撑面，不需要额外的配重调整就能保证静态稳定性，降低了步态控制的难度。单条机械足采用三段式铰接结构，从靠近基体的根关节到足端，分别设置了根关节舵机、膝关节舵机，根关节舵机负责整条足的水平方向摆动，调整落足点的周向位置，膝关节舵机负责足段的竖直方向抬升与下落，控制足端的抬升高度与支撑时的机体高度，足端采用栅格状弧形结构，这种设计一方面能在接触硬质光滑接触面时，通过栅格边缘的棱边增大接触摩擦力，避免行走时足端打滑，另一方面栅格的镂空结构能降低整条足的转动惯量，减少舵机启停时的冲击负载，同时在3D打印制作时能减少支撑材料的用量，降低制作成本。

　　设计过程中，首先对单足的运动空间进行了校核，根关节的水平摆动角度范围设置为正负45度，膝关节的竖直摆动角度范围设置为0到70度，通过运动仿真验证，足端的可达范围能够覆盖半径120mm到220mm的环形区域，机体的离地高度调整范围在30mm到80mm之间，足够跨越高度不超过50mm的垂直障碍物，也能通过宽度不超过100mm的地面沟壑。所有舵机的安装位都采用嵌入式卡槽设计，不需要额外的紧固件就能完成舵机的预固定，后续只需要少量螺丝就能完成锁紧，装配时不需要复杂的工装定位，普通爱好者按照装配顺序就能完成整机组装。中心基体的下层预留了控制板的安装空间，安装孔位完全匹配常用的STM32开发板的安装尺寸，同时预留了电池、传感器的扩展安装位，不需要额外打孔改造就能加装红外避障传感器、蓝牙通信模块等扩展部件。

　　在结构强度校核上，所有铰接位置的销轴孔都做了加厚处理，避免舵机反复转动带来的磨损导致孔位间隙变大，影响行走精度；足段的受力部位做了加强筋设计，在保证整体重量不超过300g的前提下，单足的垂直承重能力可以达到500g，整机承载能力足够搭载常规的小型控制板、电池与小型传感器，满足常规教学演示与小型探测作业的负载需求。行走步态上，这种对称六足结构可以很方便地实现三角步态、波动步态等多种行走模式，三角步态下移动速度最快，适合在相对平整的地面快速移动，波动步态下稳定性更高，适合在坡度较大、障碍物较多的复杂地形缓慢移动，结构本身的运动范围完全覆盖两种步态的运动需求，不需要额外调整结构参数就能通过程序切换不同步态。

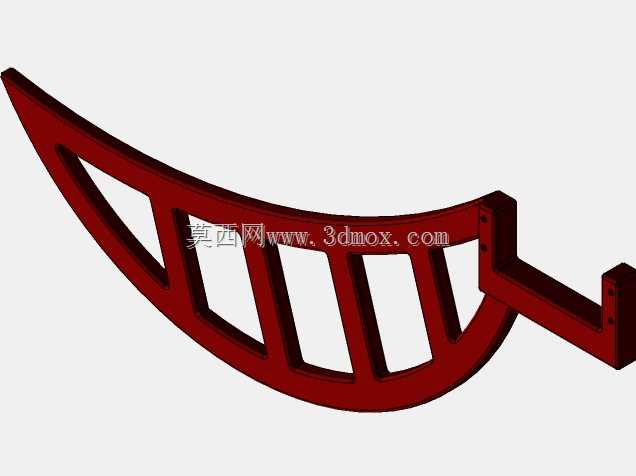

　　考虑到个人制作与教学场景的使用需求，所有结构件的壁厚都设置为2mm，最小的结构尺寸不小于1.5mm，完全适配普通FDM3D打印机的打印精度要求，打印时不需要做特殊的参数调整，使用常规的PLA耗材就能完成所有结构件的制作，打印完成后只需要去除少量支撑就能进行装配，不需要后续的打磨、切削等二次加工。足端的弧形栅格设计还能在足端接触不规则接触面时，通过自身的微小形变缓冲接触冲击，减少舵机受到的径向冲击力，延长舵机的使用寿命，同时这种弧形结构在足端落地时能有更大的接触角度容差，即使落足点存在一定的角度倾斜，也能保证足端与接触面有足够的接触面积，避免出现足端滑移导致的机体侧翻。
