适用于英雄3运动相机的挂载框架配件

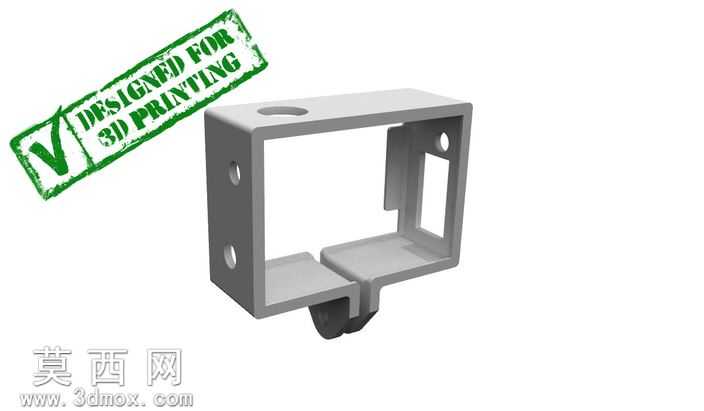

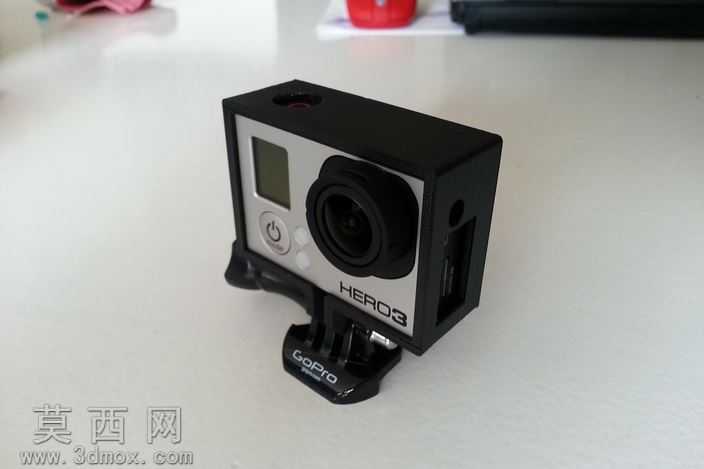

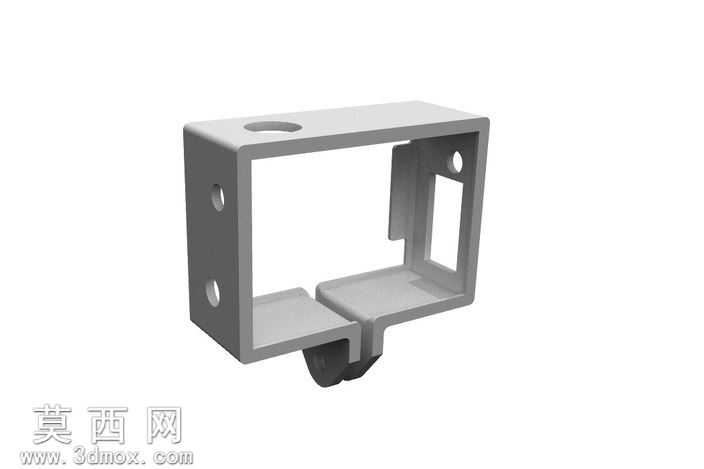

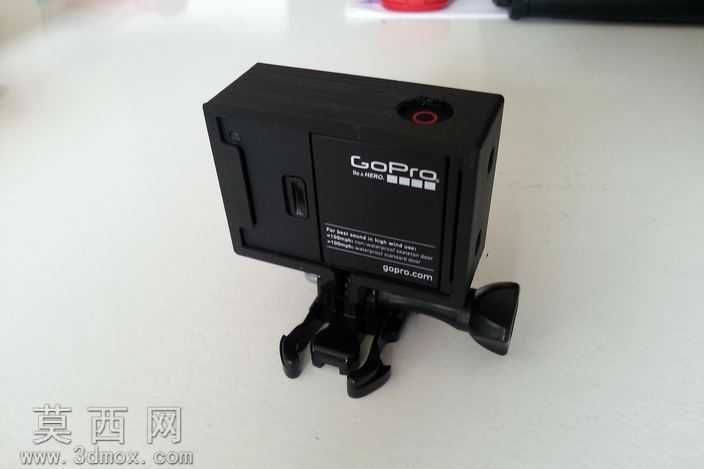

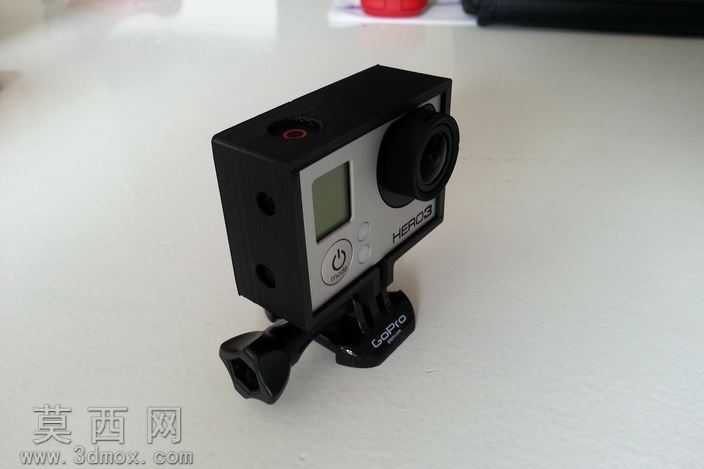

本作品为适配英雄3运动相机设计的专用挂载框架，整体采用三维参数化建模方式完成，建模过程中严格遵循3D打印工艺的成型要求，对所有结构做了适配FDM打印工艺的优化处理。模型主体为一体式框型结构，建模时先绘制外轮廓基准草图，通过拉伸命令生成框架的基础实体，再对内部做镂空减重处理，在保证结构强度的前提下尽可能降低打印耗材用量。框架的侧壁预留了多组标准安装孔位，建模时对孔位做了公差补偿，确保打印完成后可直接适配通用规格的连接螺丝，无需二次扩孔加工；框架底部集成了快装挂载结构，可与对应规格的相机底座、运动载具支架直接卡合，实现快速拆装。材质设定上，针对3D打印使用场景，模型预设了PLA耗材的材质参数，渲染时还原了哑光硬质塑料的表面质感，对安装孔边缘、框架棱边做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题。设计思路围绕运动相机的户外使用需求展开，框架采用半包式结构，既能够对相机的侧边、底部形成防护，避免磕碰损伤，又不会遮挡相机的镜头、按键与接口区域，保证相机安装后可正常操作、正常拍摄。建模过程中对框架的内槽尺寸做了精准匹配，预留了0.2mm的装配间隙，确保相机可顺畅嵌入框架，同时不会出现晃动松脱的问题；框架顶部预留的通孔可用于加装挂绳或者外接补光配件，拓展使用场景。渲染阶段采用了工作室均匀布光，清晰展示框架的各个结构细节，对3D打印的层纹效果做了模拟呈现，直观体现成品的实际外观；所有结构均做了壁厚校验，最小壁厚满足3D打印的最低成型要求，无悬空角度过大的结构，打印时无需添加大量支撑即可完成制作，降低打印难度与后期处理工作量。
