H-bot结构桌面级熔融沉积成型打印设备

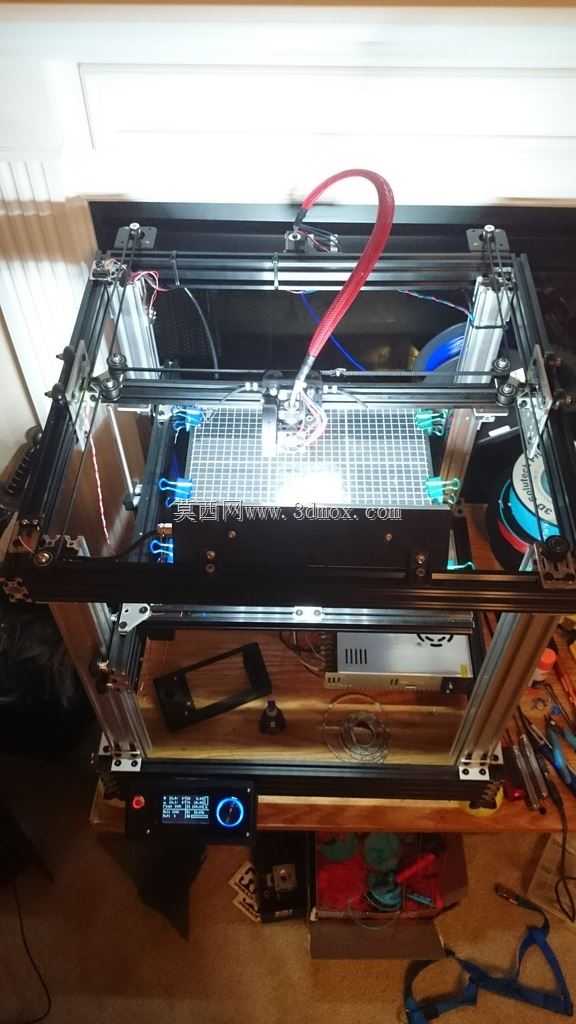

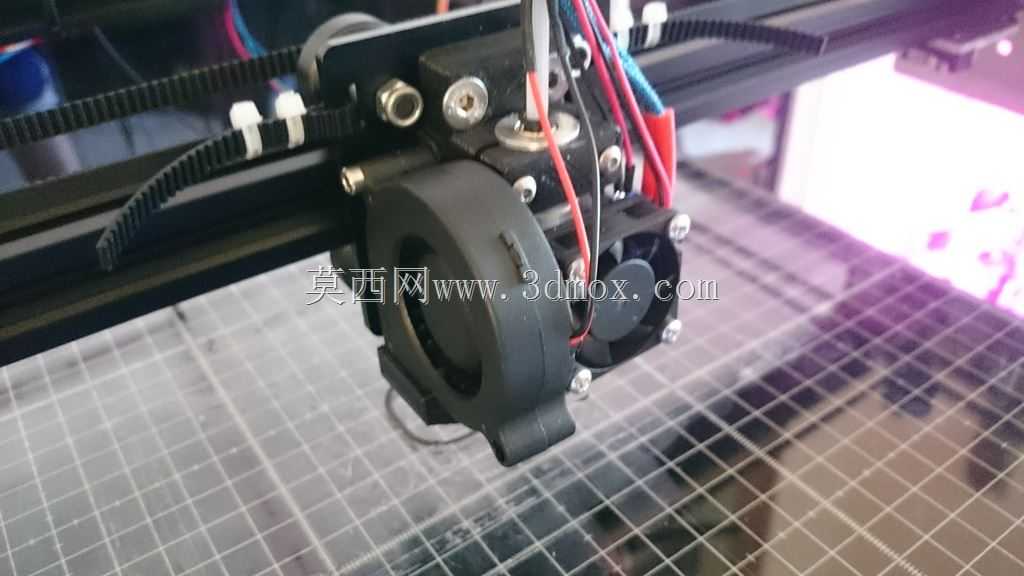

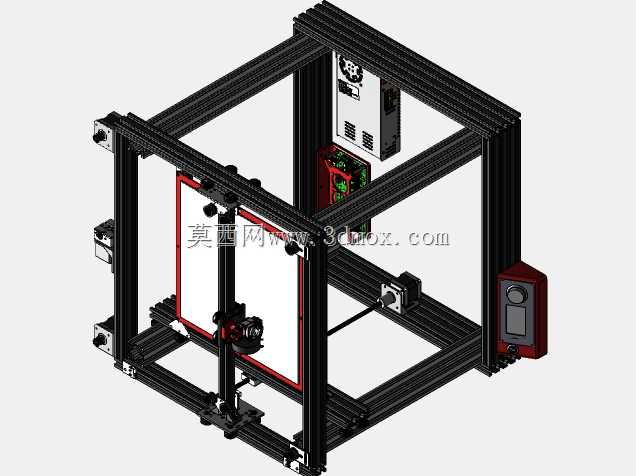

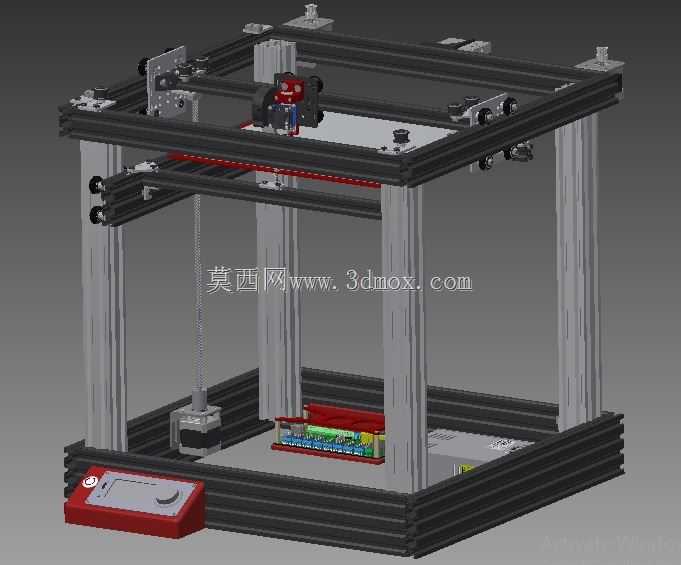

该款H-bot结构打印设备主要面向个人创客、小型工作室、高校创新实验室以及手板打样场景，可满足小尺寸定制化零件、创意模型、功能验证样件的快速成型需求，无需依赖外部加工供应链，即可完成从数字模型到实体零件的快速转化，适配PLA、ABS、PETG等多种常见熔融沉积成型耗材，能够覆盖日常创意制作、课程实践、产品原型验证等多类使用场景。设备采用经典H-bot核心传动布局，通过单组传动带配合双侧导轨实现打印头的XY平面运动，相比传统十字轴传动结构有效降低了运动部件的整体重量，可实现更快的空移速度与更平稳的运动表现，减少运动惯性带来的打印振纹，提升成型件表面质量。挤出端采用直驱式挤出结构，将挤出机构直接集成在打印头运动组件上，缩短了耗材输送路径，对于柔性耗材的输送适配性更强，回料响应速度更快，可有效减少打印过程中的拉丝、漏料问题，配合E3D规格热端可实现稳定的耗材熔融输出，适配不同熔点的工程类耗材。机架整体采用工业铝型材拼装搭建，型材槽位可灵活拓展各类辅助配件，整体框架为方正立式结构，成型区域位于框架中部，四周预留充足的安装操作空间，底部集成控制与供电组件，外置操作面板可直观查看设备运行状态、调整打印参数，操作逻辑清晰易上手。XY轴运动组件采用线性导轨搭配滑块作为运动导向部件，相比光轴导向结构拥有更高的运动精度与负载能力，长期运行不易出现偏移松动，Z轴采用立式导向配合丝杆传动，保证平台升降过程的平稳性与层厚精度，步进电机端加装减震组件，可有效降低设备运行过程中的振动与噪音，提升长时间运行的稳定性。设备整体安装边界方正，可放置于常规桌面使用，无需额外专用安装台位，框架各连接点采用标准紧固件固定，拆装维护便捷，用户可根据自身使用需求对部分组件进行迭代改装，比如拓展 enclosure 保温罩适配高温耗材、更换更高流量热端提升打印速度、加装自动调平传感器提升调平效率，整体结构预留了充足的改装拓展空间，兼顾出厂即用的实用性与DIY改装的灵活性。传动带采用H-bot专用绕线方式，配合张紧结构可快速调整皮带张紧度，长期使用后出现皮带松弛时无需大规模拆解即可完成张紧维护，降低日常保养的难度。打印平台位于成型区域底部，可适配不同类型的平台贴面，满足不同耗材的附着需求，减少打印过程中翘边、掉件的问题。
