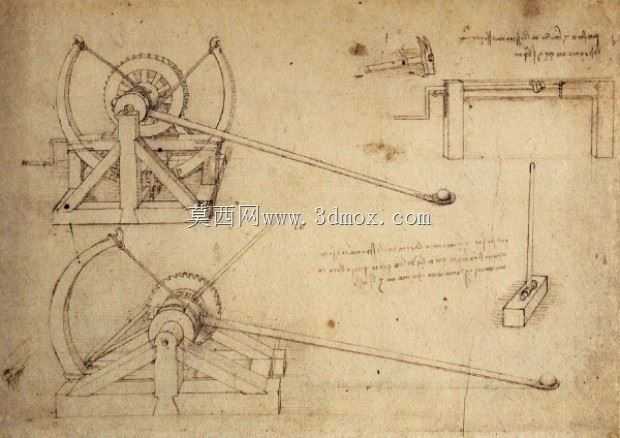

复古概念设计达芬奇风格弹射装置

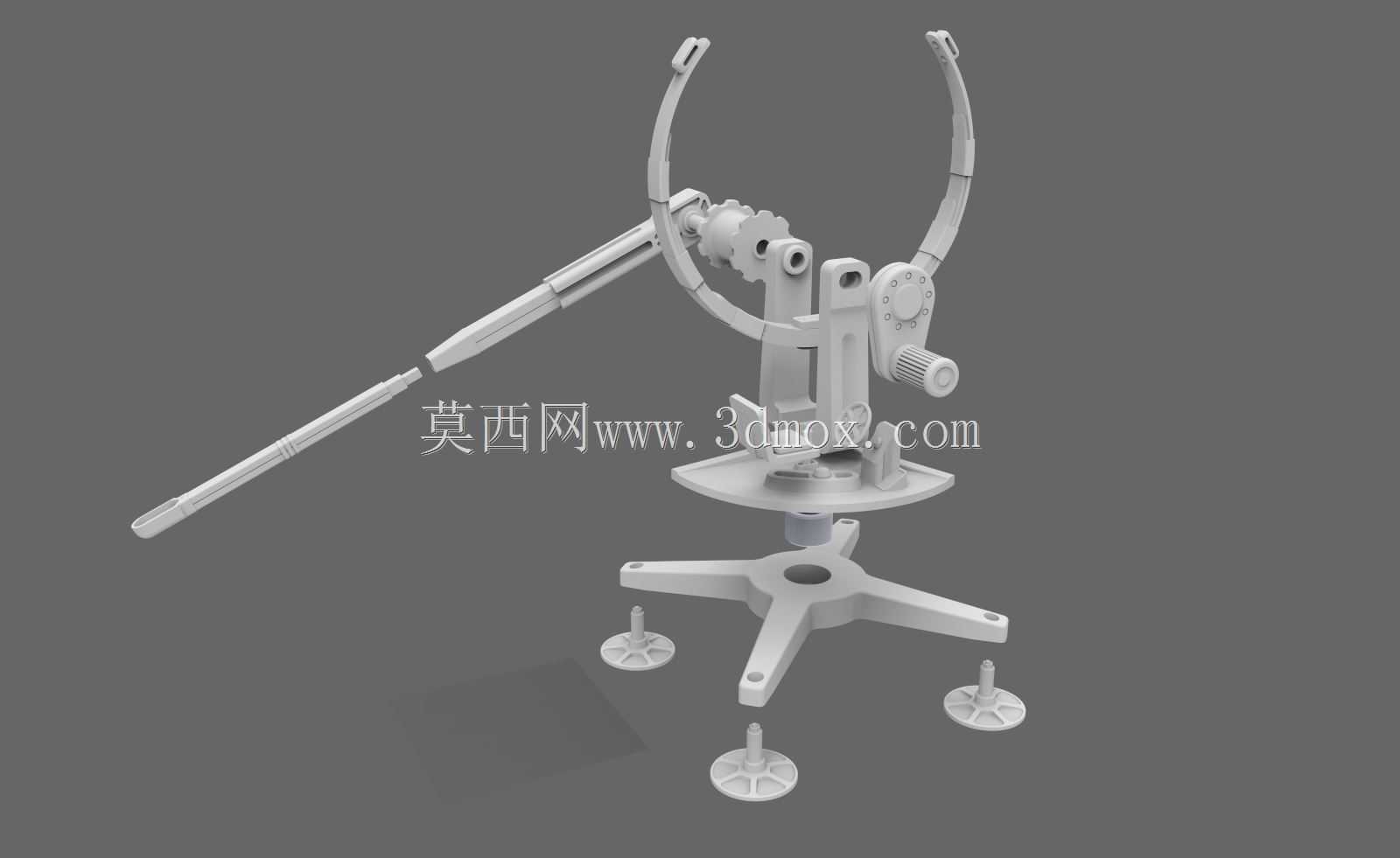

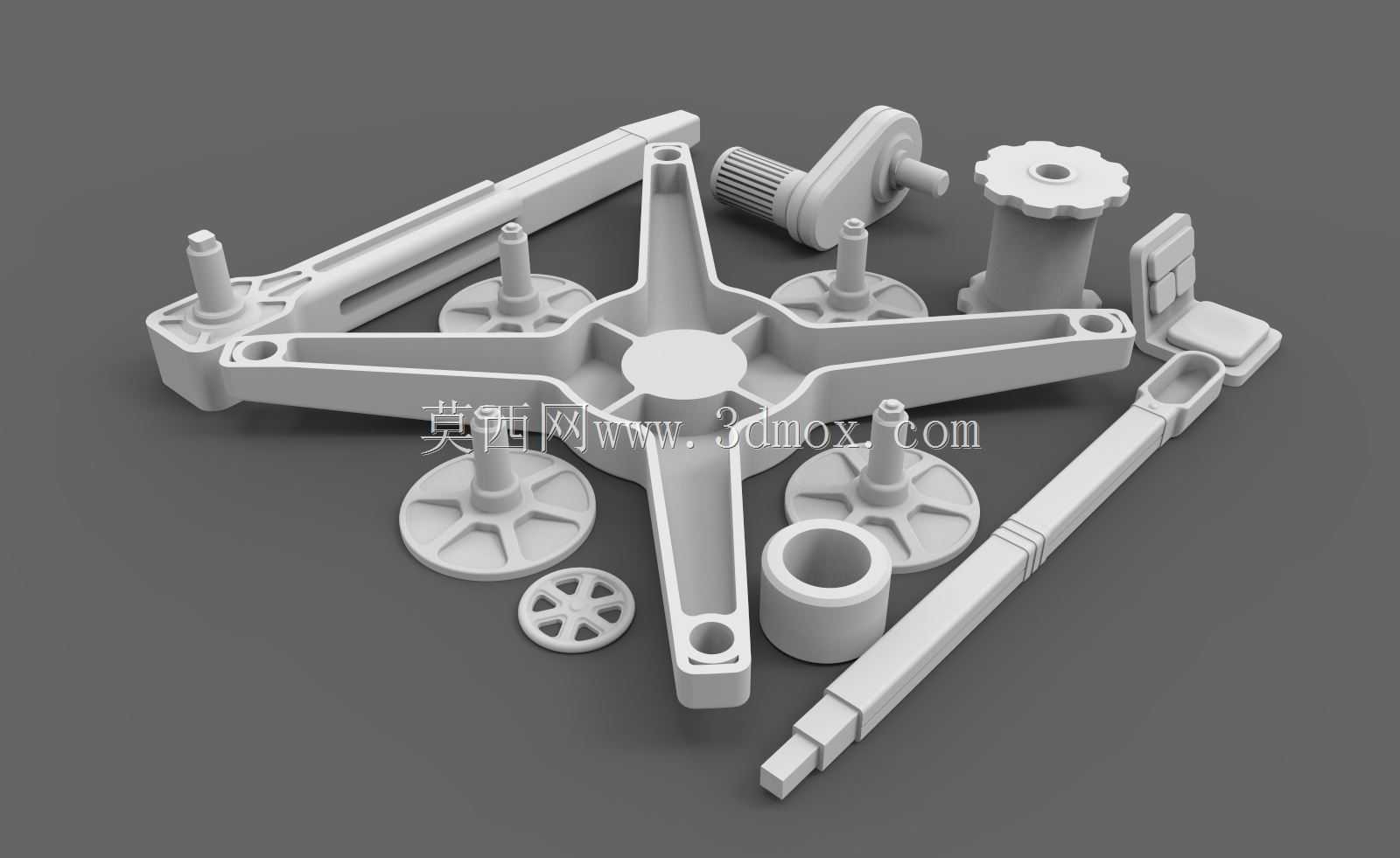

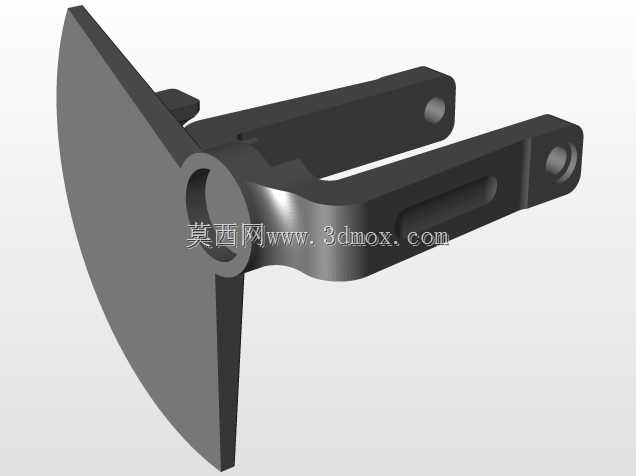

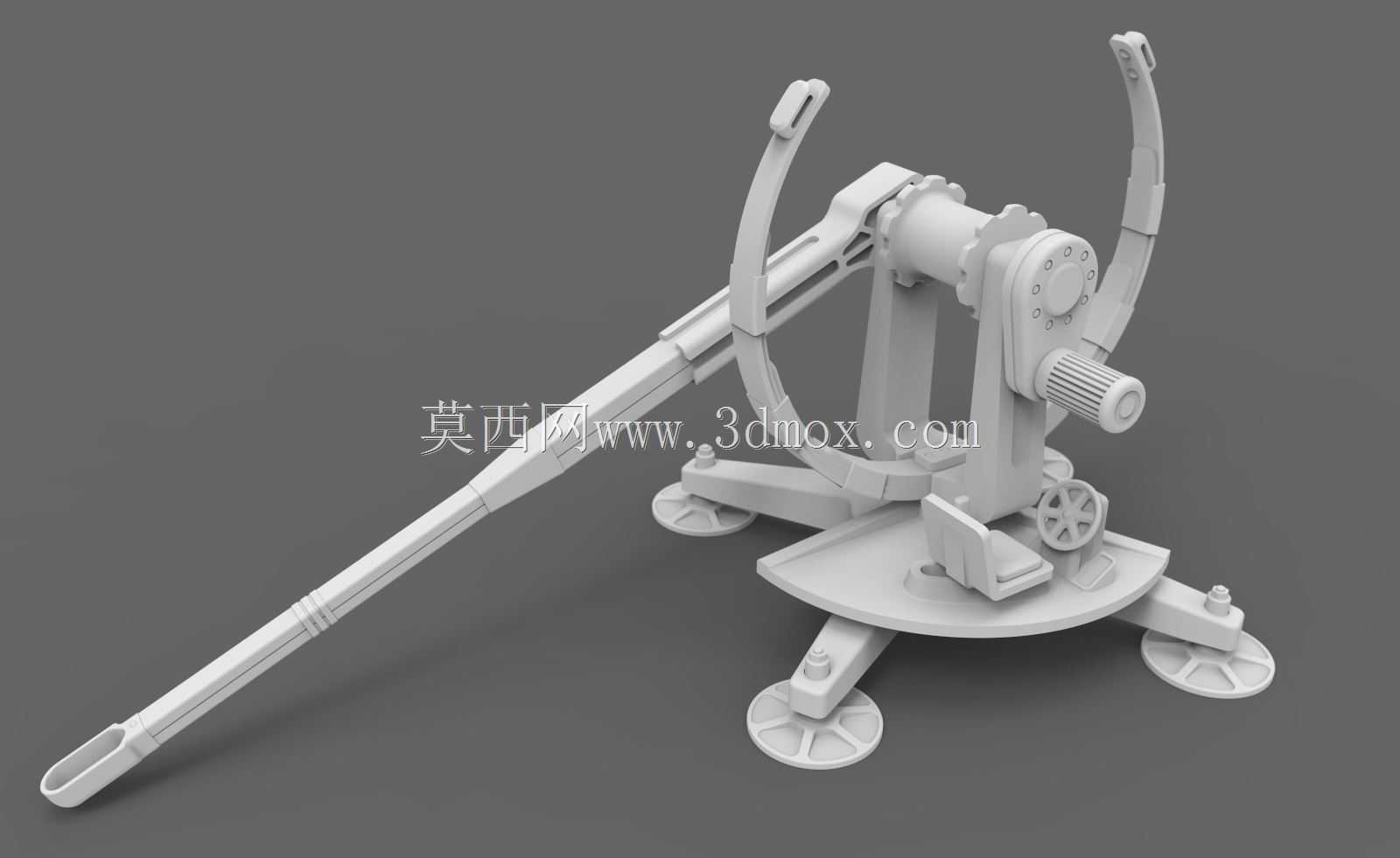

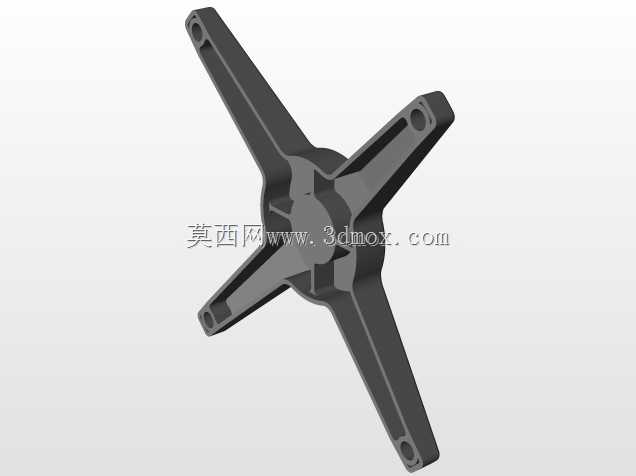

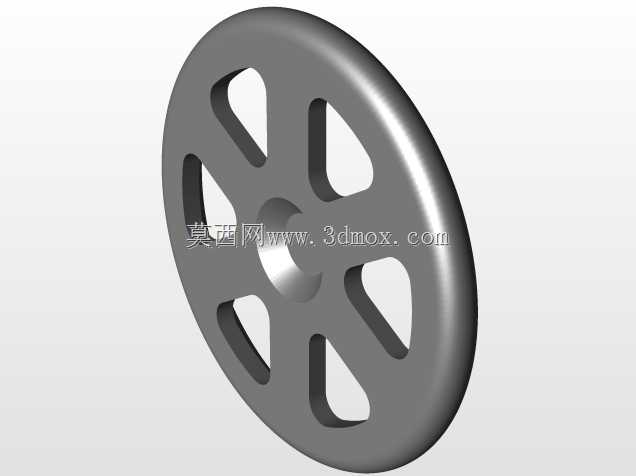

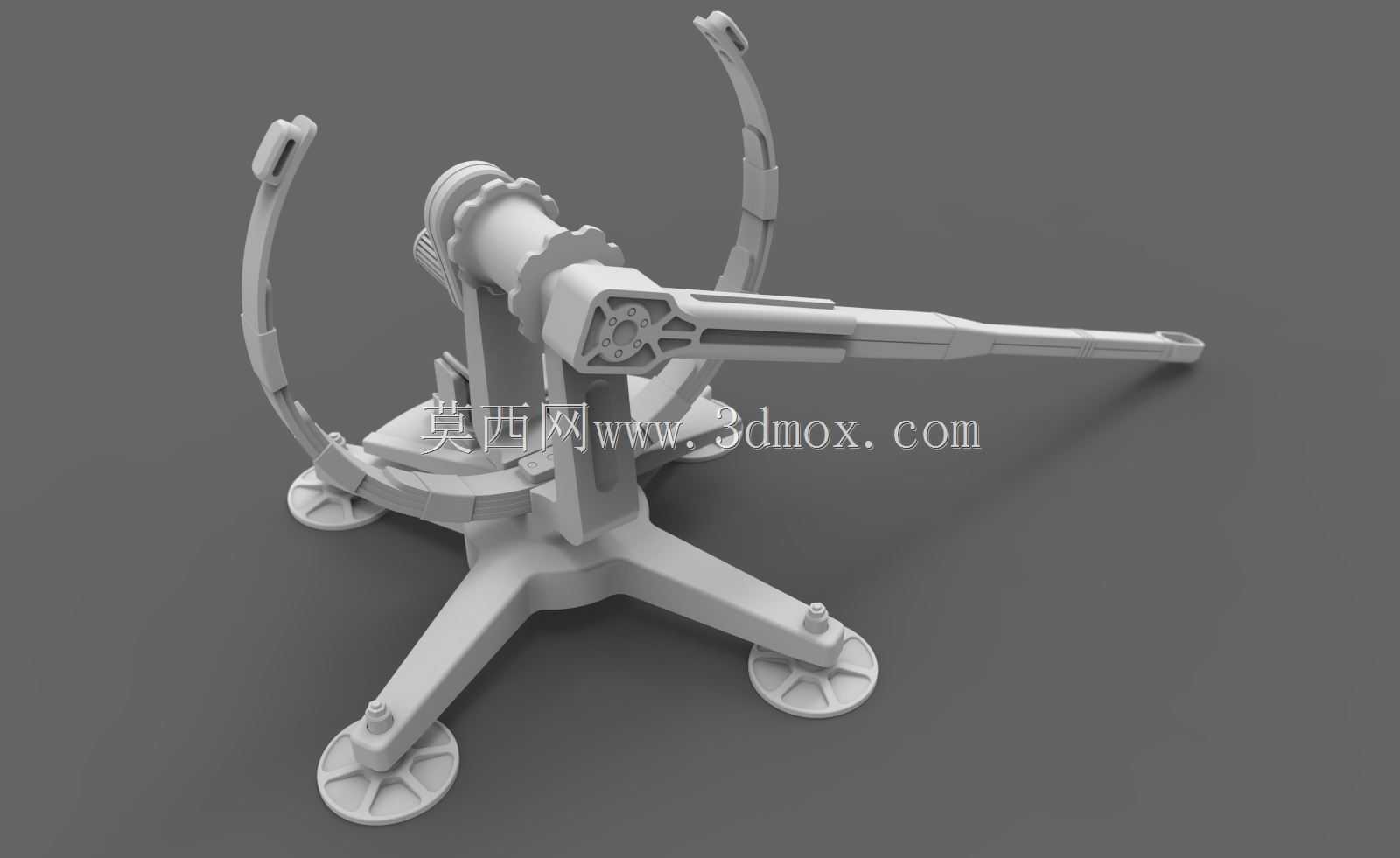

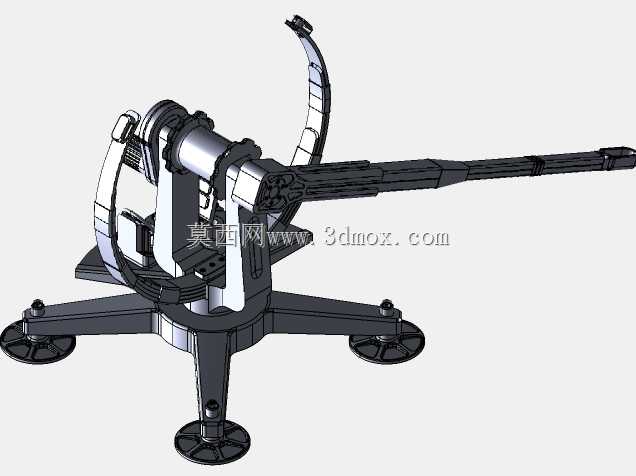

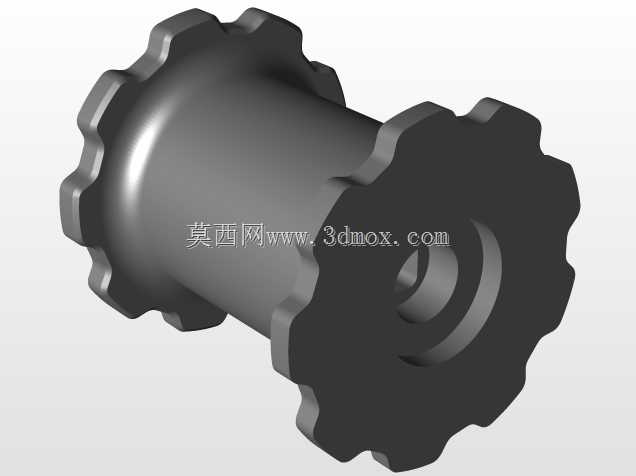

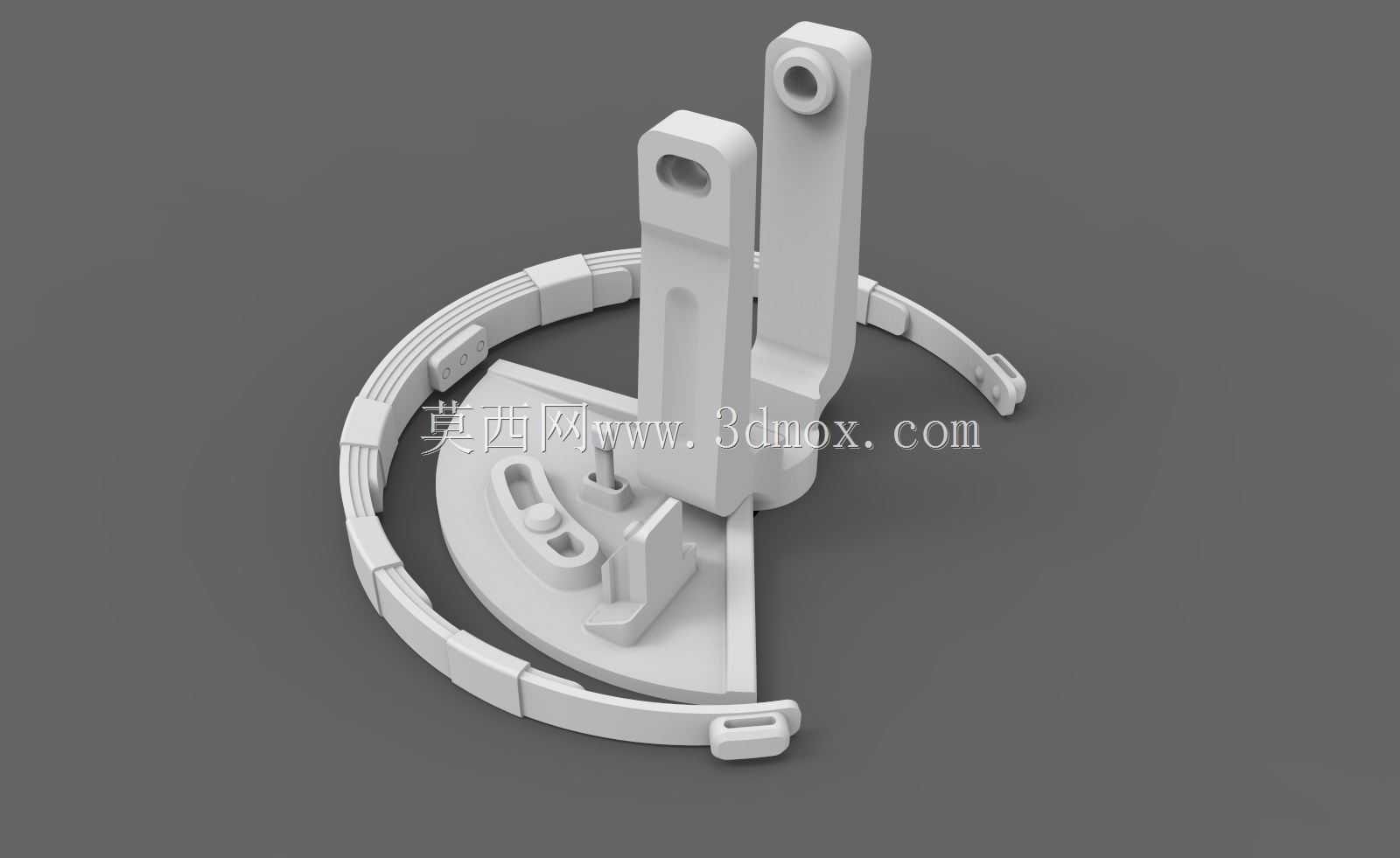

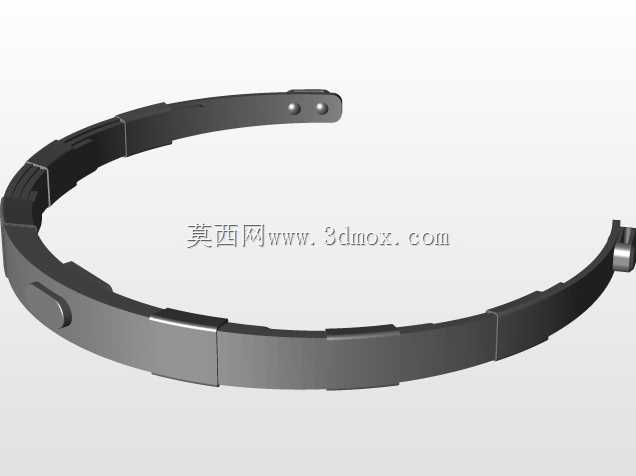

这款弹射装置是融合复古机械美学与现代增材制造适配性的创意机械结构，整体采用对称式三脚支撑布局，支撑脚末端设置圆形可调脚垫，可在不平整的放置平面上完成水平校准，保证发射作业时的结构稳定性，避免因装置晃动影响发射精度。支撑主体上方设置带齿纹的俯仰调节转轴结构，可通过齿牙啮合实现发射臂俯仰角度的多级锁定，覆盖0到60度的俯仰调节范围，适配不同射程的发射需求。发射臂采用中空轻量化结构设计，在保证结构刚性的前提下尽可能降低整体重量，减少调节操作时的施力负担，臂身末端设置发射件定位卡槽，可兼容不同规格的轻质发射载荷，卡槽处预留的弹性件挂载位可根据发射需求搭配不同弹力等级的弹性储能部件，实现发射力度的灵活调整。装置后部设置弧形防护限位结构，既可以在发射臂回弹时起到限位缓冲作用，避免结构硬碰撞造成的部件损坏，也能在操作时形成安全防护边界，防止操作人员误触运动部件造成伤害。该结构的所有部件均做了无支撑打印优化，部件连接处的公差控制在0.2毫米以内，无需额外打磨修整即可完成插拔式组装，不需要额外的紧固件辅助固定，组装完成后整体占地边界直径约320毫米，发射臂完全伸展时总长度约380毫米，最高处距支撑面高度约260毫米，可放置在常规桌面空间使用。在应用场景上，该装置既可以作为机械原理教学的具象演示教具，帮助学习者理解杠杆原理、弹性储能转换、角度调节与射程关联等基础机械知识，也可以作为创意桌面摆件放置在办公、展示空间，凸显复古机械设计的独特质感，同时也可作为创客改装的基础载体，在现有结构基础上拓展角度自动调节、触发机构电动化等功能，完成个性化的创意改造。设计过程中充分考虑了增材制造的工艺特性，所有部件均无极端悬挑结构，壁厚统一设置为2毫米，既保证打印成型的成功率，也让成品具备足够的结构强度，可承受常规发射操作下的结构载荷，不会出现部件断裂、变形等问题。
