开放式V槽线性传动轨道结构设计

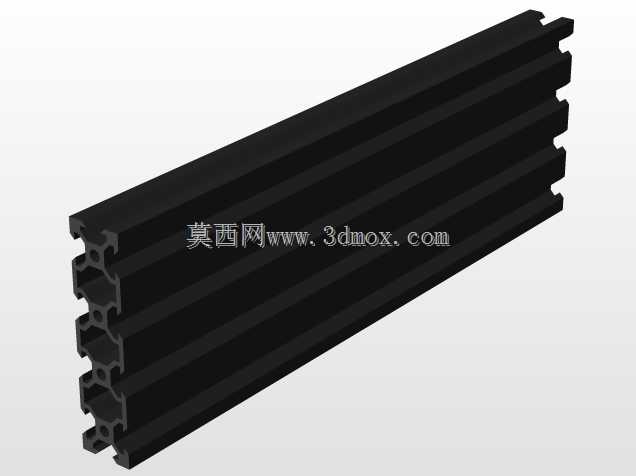

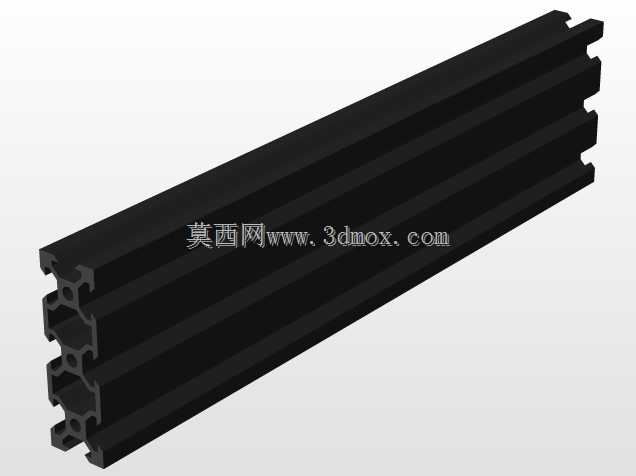

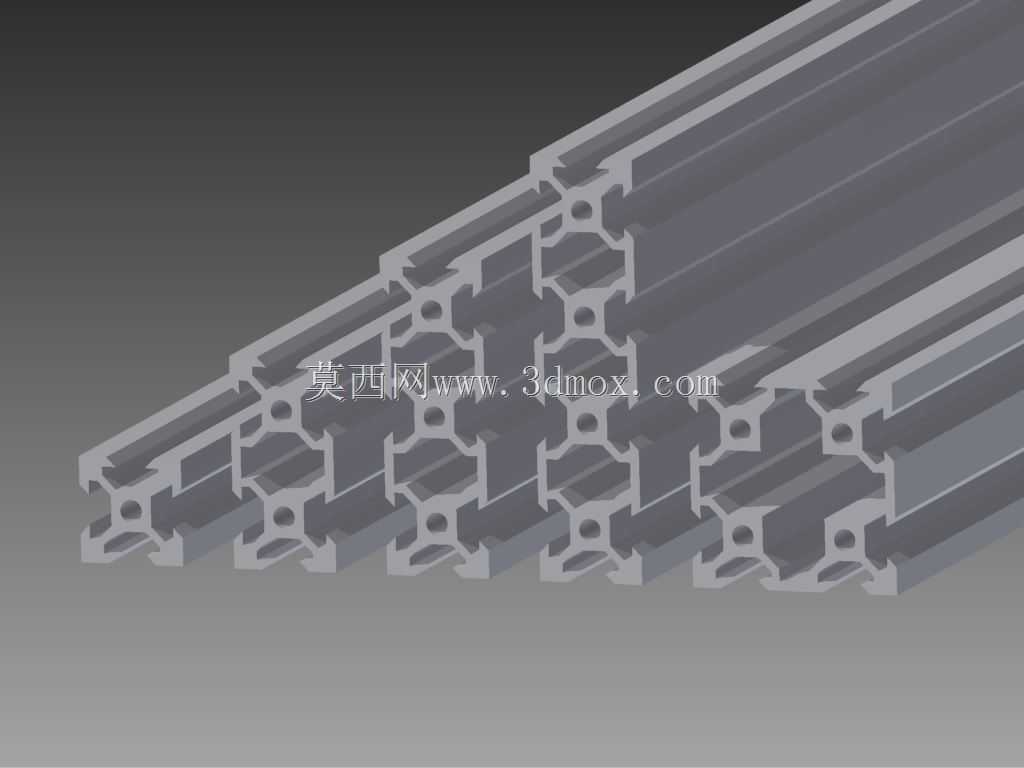

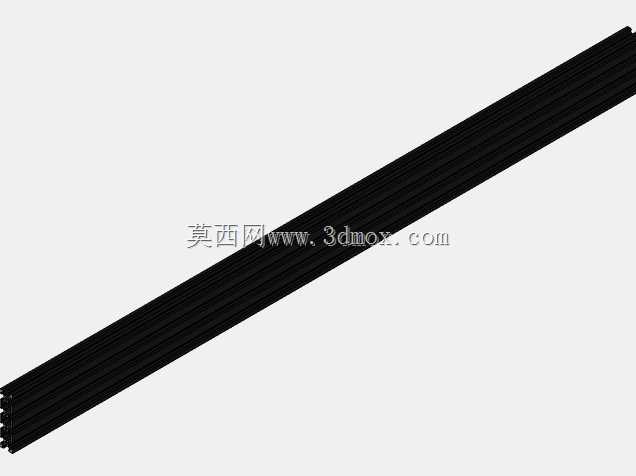

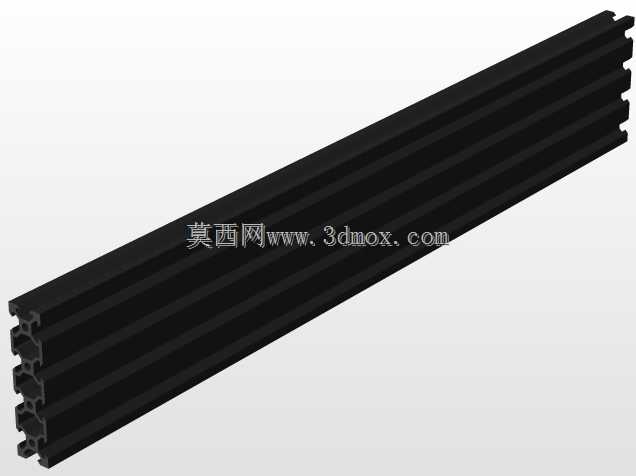

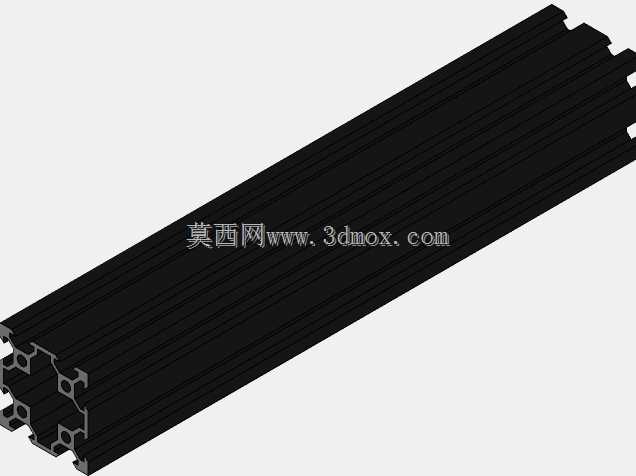

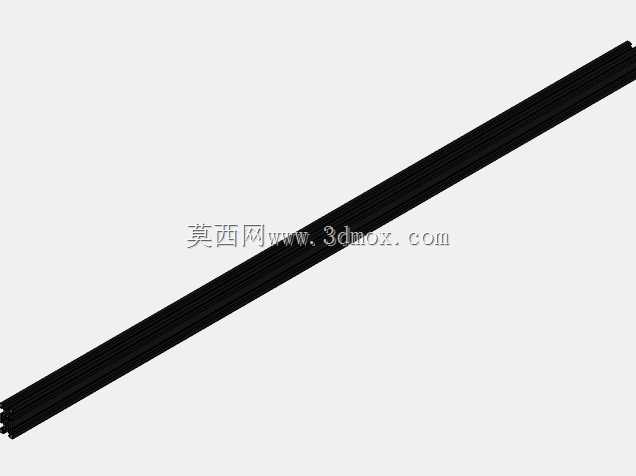

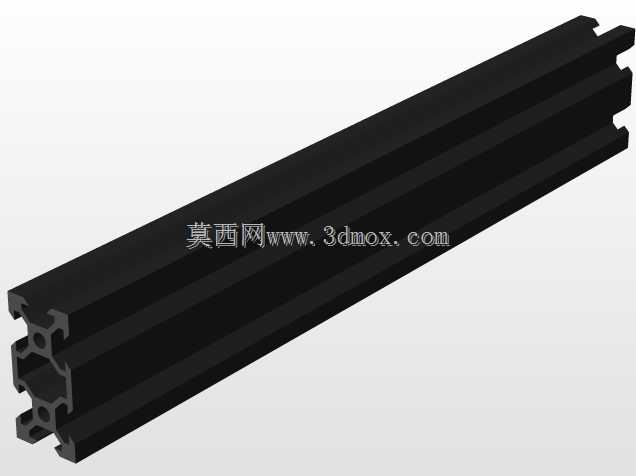

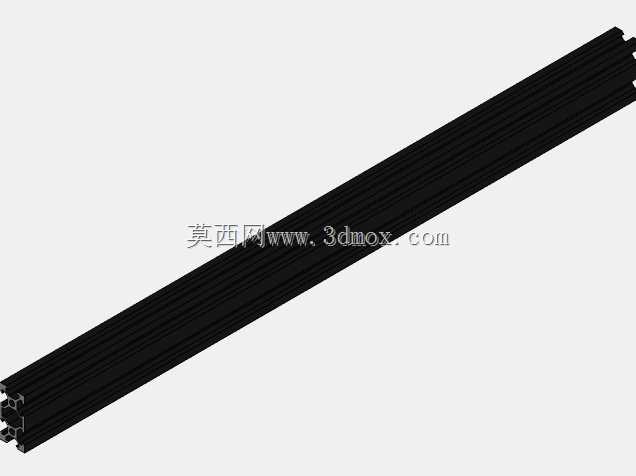

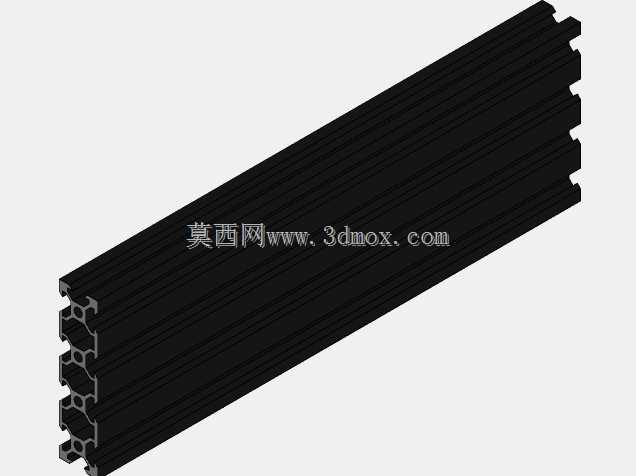

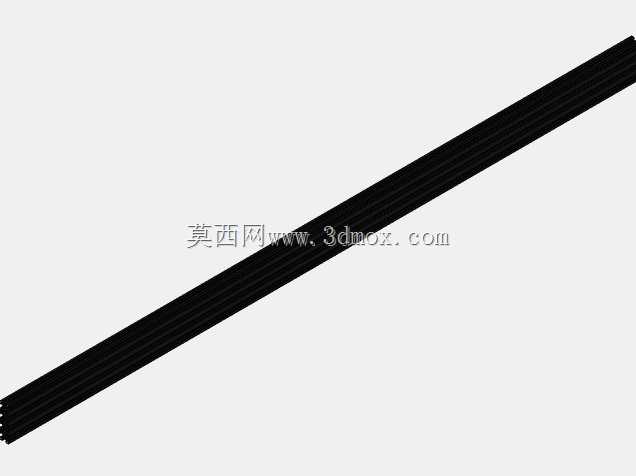

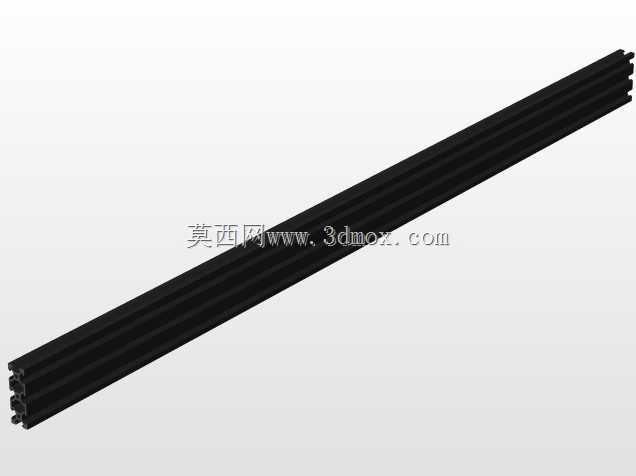

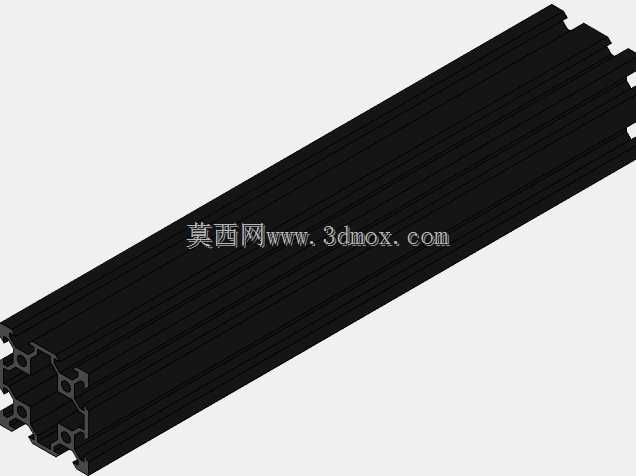

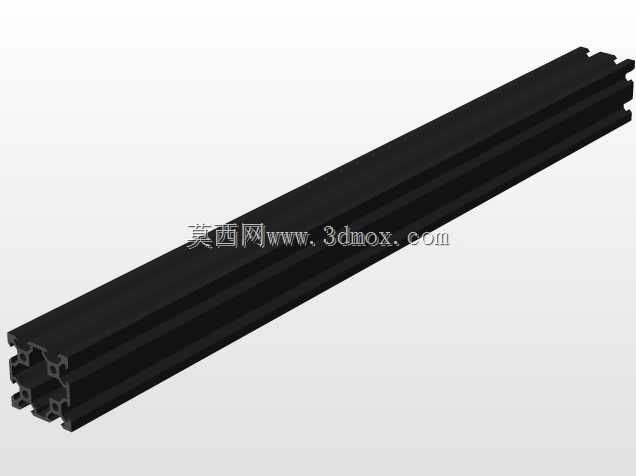

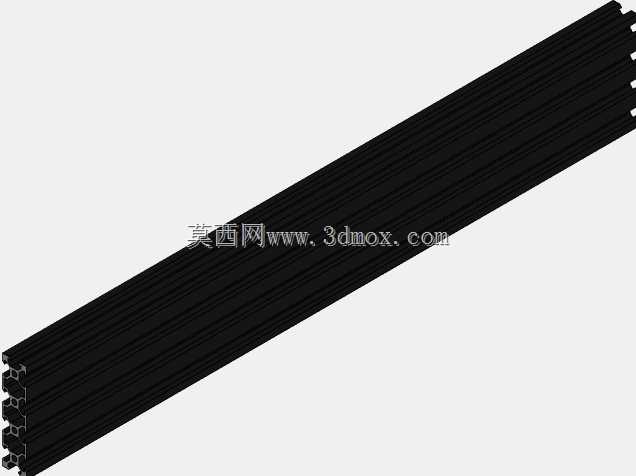

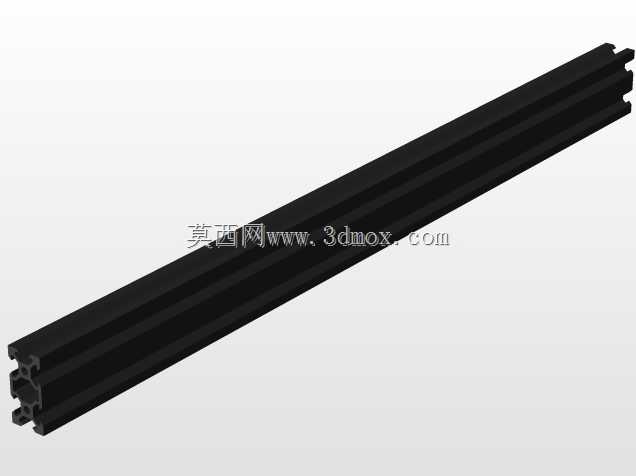

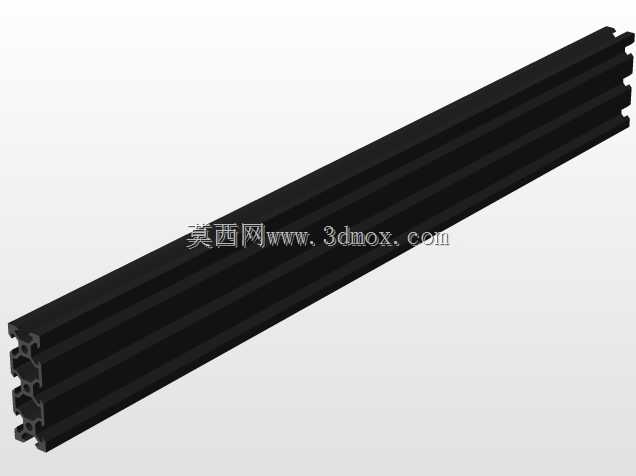

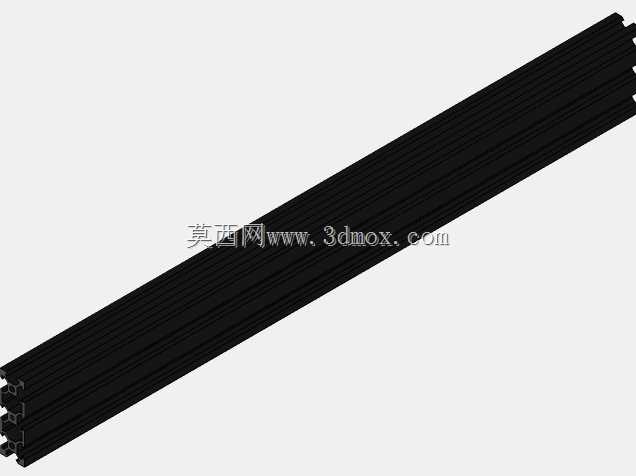

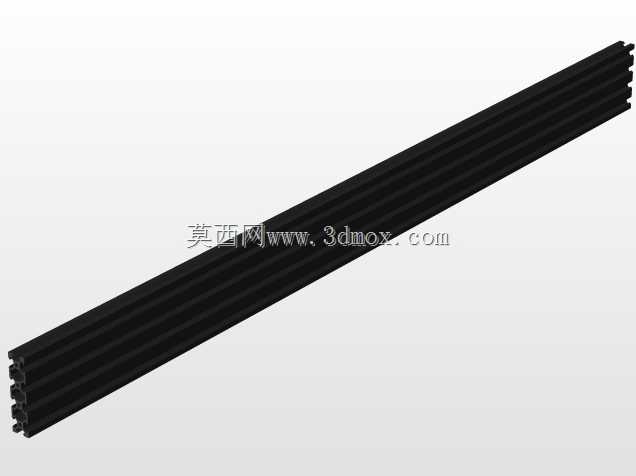

这类开放式V槽线性轨道，目前在桌面级自动化输送、小型数控加工滑台、3D打印运动轴、检测设备位移平台这类轻载直线传动场景里应用极广，和传统封闭型直线导轨不同，开放式的V槽结构本身自带排屑优势，日常运行中落入槽内的细小切屑、粉尘会顺着V型斜面自然脱落，不会像封闭滚珠导轨那样容易因异物卡滞出现滑动顿挫，尤其适合木工开料、轻型打磨这类作业环境粉尘较多的工位。从结构设计逻辑来看，轨道截面采用了多孔位镂空的铝型材基体，一方面是在保证截面抗弯模量满足轻载传动要求的前提下，尽可能降低轨道自身重量，方便长距离拼接安装时的调平作业，另一方面截面均匀分布的安装孔位，兼容标准T型螺母、滑块紧固件的直接装配，不需要额外在轨道上二次钻孔攻丝，能大幅缩短现场装配的工时。V型槽的工作面做了等角度对称设计，槽面角度经过匹配计算，和配套V型滚轮接触时能形成稳定的线接触副，相比点接触的滚珠导轨，这类滚轮配合的V槽轨道运行阻力更小，高速往复运动时的噪音更低，同时对安装面的平面度公差容忍度更高，不需要像高精度滚珠导轨那样对安装基座做超精密磨削处理，普通铝型材框架或者方管焊接架经过简单调平就能满足安装要求。在安装边界上，这类轨道支持任意长度的裁切拼接，单根轨道的截面尺寸统一，拼接时只要保证对接处的V槽工作面齐平，没有台阶错位，就能实现长行程的连续传动，不会出现滑块卡滞的问题；轨道侧面的槽位可以直接安装行程开关、感应挡片、拖链固定座等附属配件，不需要额外加装安装支架。实际选型时要注意，这类轨道的负载能力和V槽工作面的硬度、配套滚轮的材质直接相关，轻载场景下搭配工程塑料滚轮就能满足静音运行需求，有一定负载要求的场景可以选用表面硬化处理的轨道配合钢制滚轮，能大幅提升轨道的耐磨寿命。另外开放式的结构也方便日常维护，不需要定期拆解密封件清理内部油污，只要定期在V槽工作面涂抹少量润滑脂就能保证运行顺畅，维护成本远低于同行程的封闭型直线导轨，非常适合中小负载、长行程、安装精度要求适中的直线传动场景使用。
