卧式斯特林动力装置结构设计

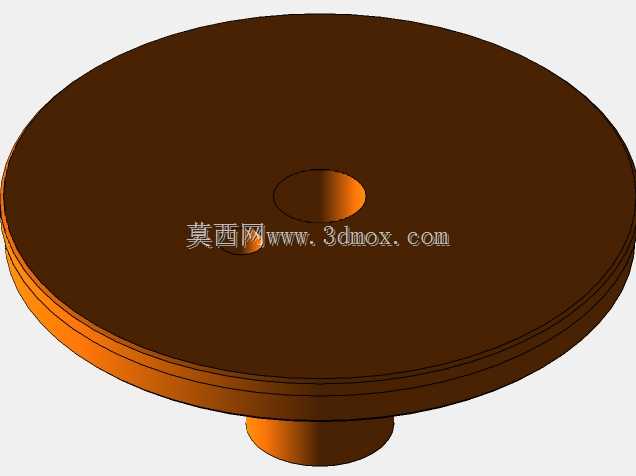

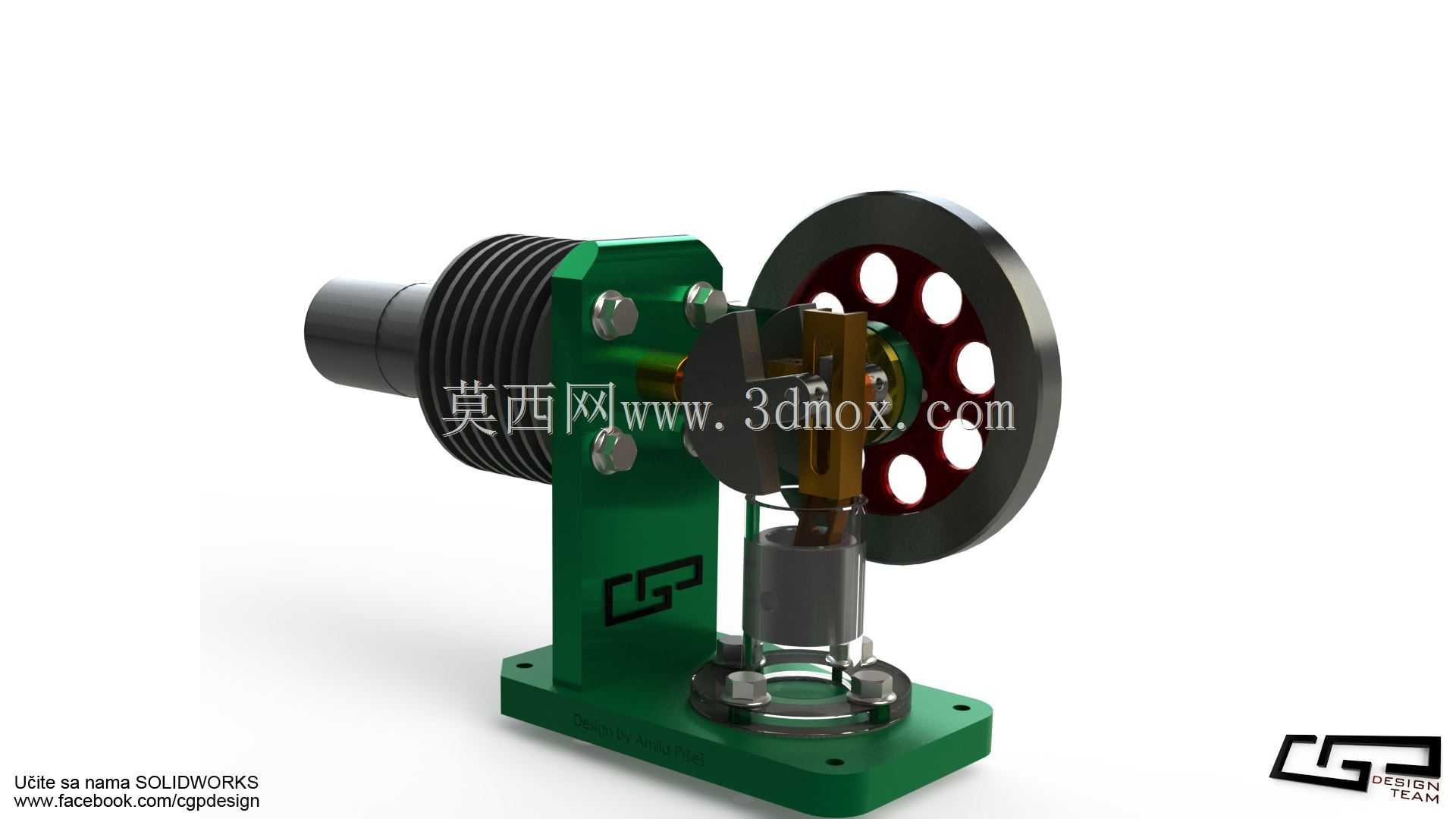

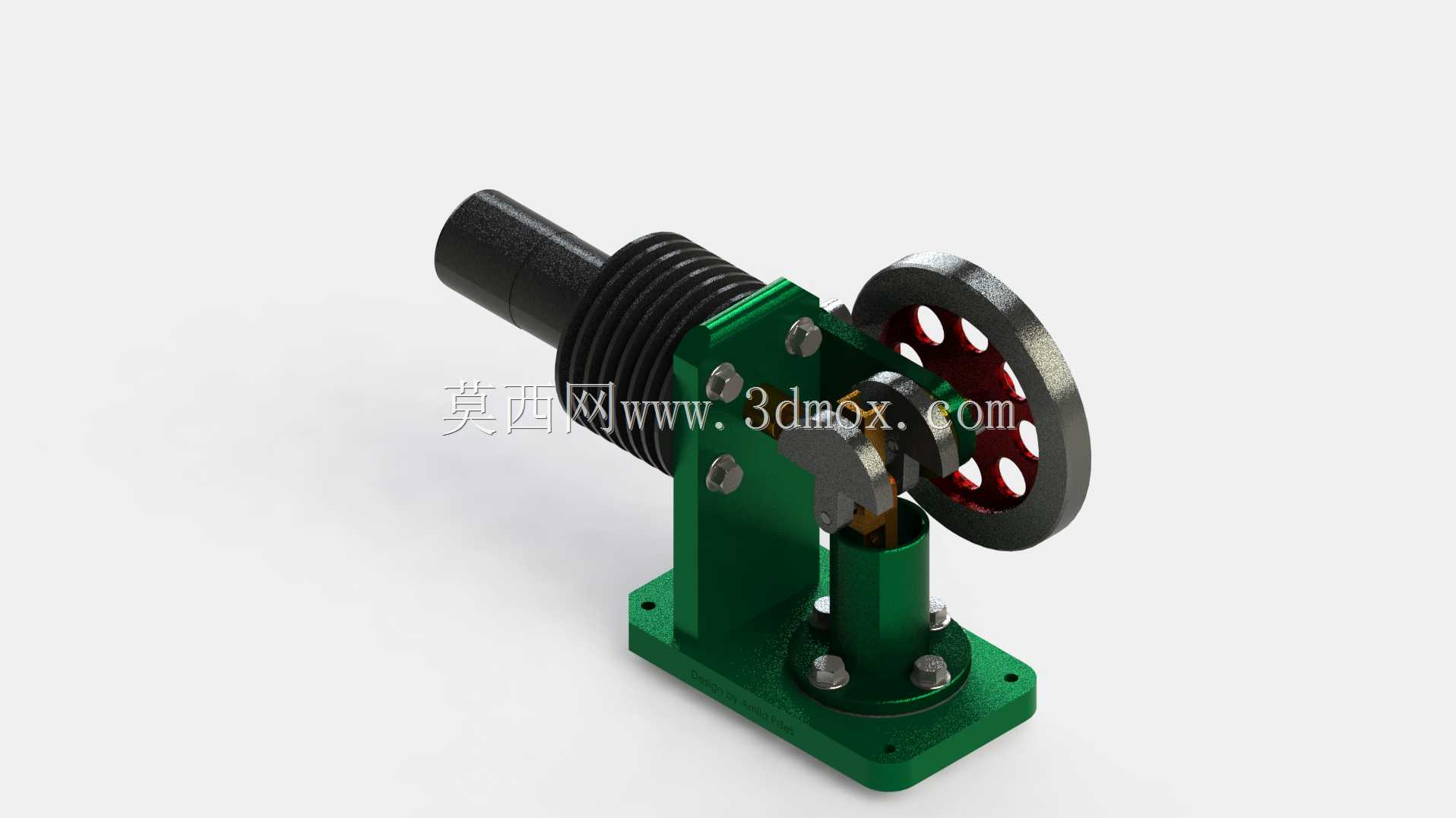

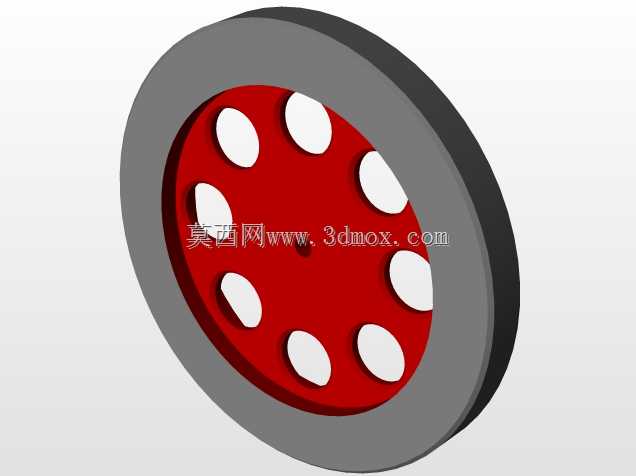

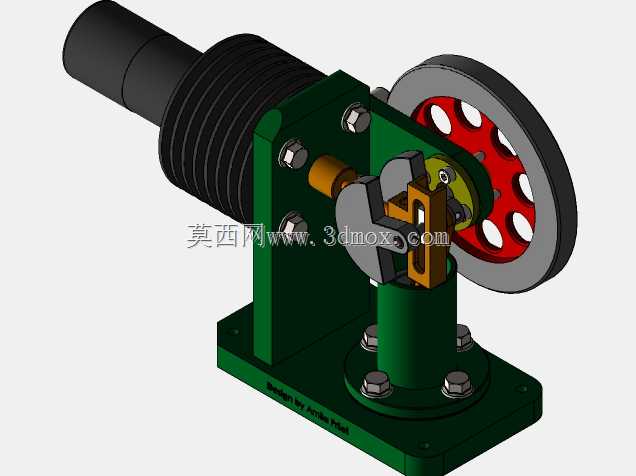

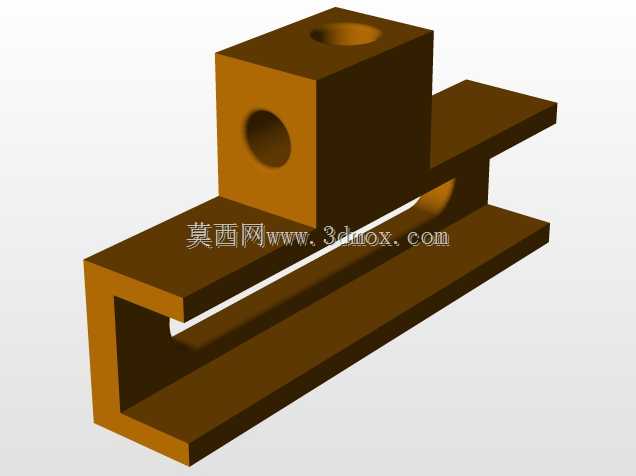

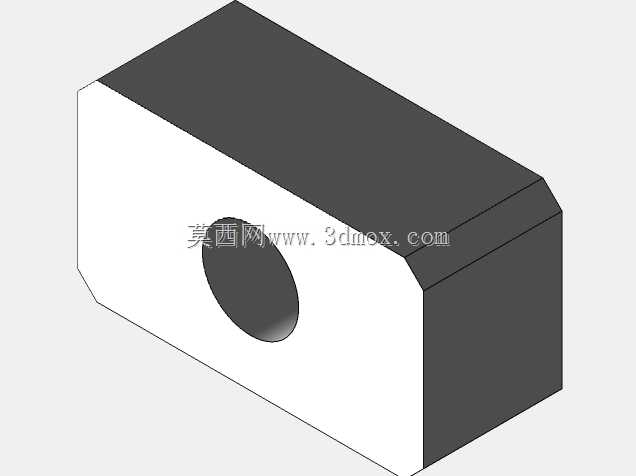

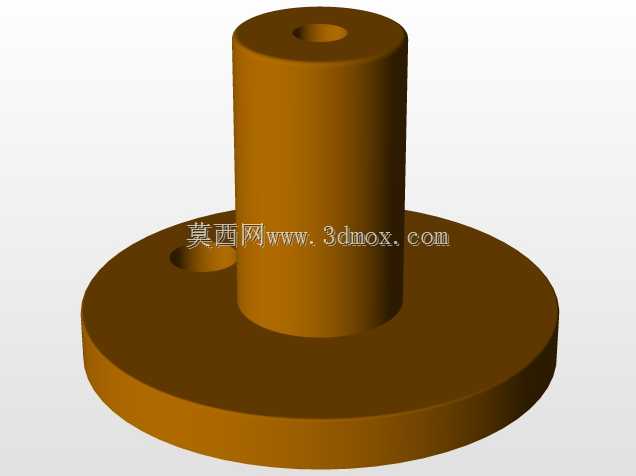

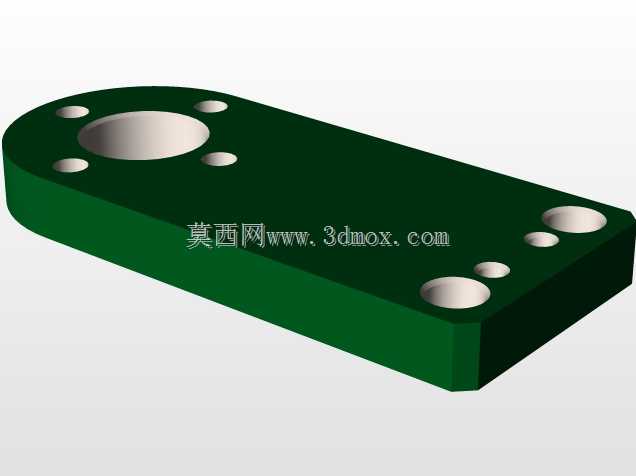

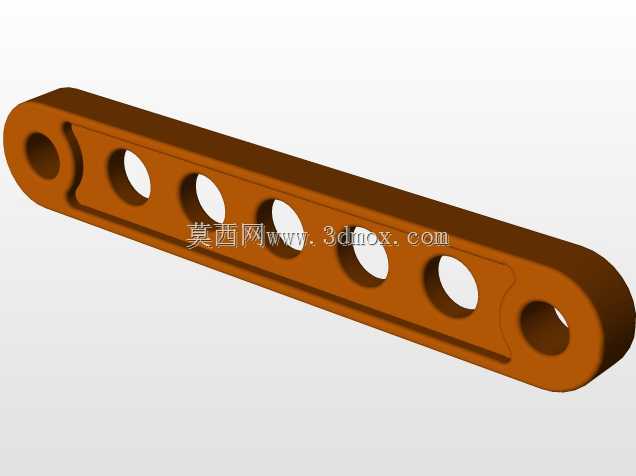

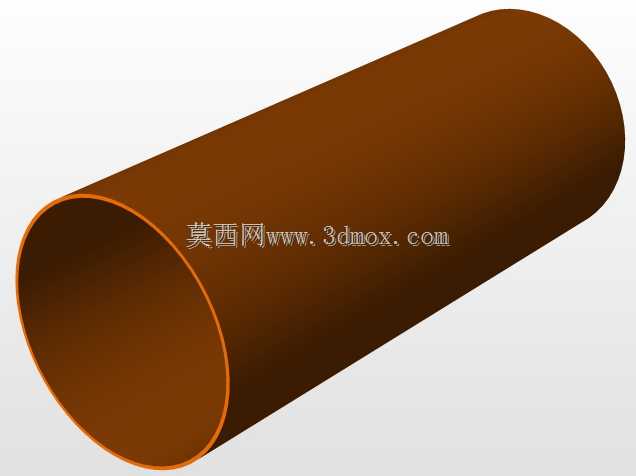

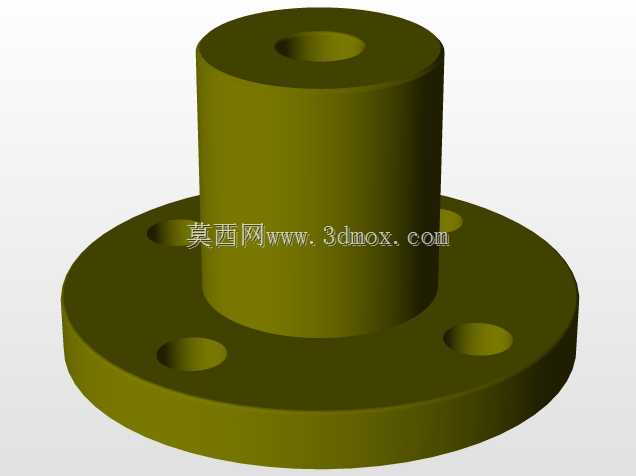

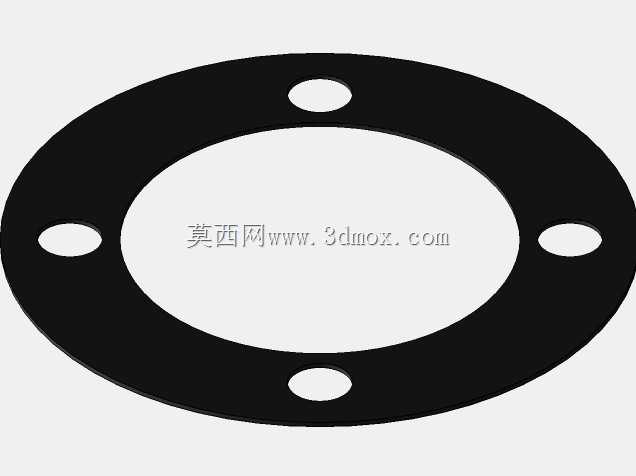

这款卧式斯特林动力装置，属于外燃式热力转换机械范畴，核心应用场景覆盖科教演示、小型余热回收利用、低功率动力输出实验等领域，可直观展示外燃机的热力循环工作原理，也能作为小型独立动力源适配低负载的微型传动机构，在科普教具、余热发电实验、微型动力展示场景中具备较高的实用价值。从实际用途来看，该装置通过外部热源对气缸内工质进行加热，利用工质受热膨胀、遇冷收缩的压差特性驱动活塞做往复运动，再通过曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，实现热能到机械能的稳定转换，既可以作为教学用具帮助学习者理解斯特林循环的工作逻辑，也可搭配微型发电组件实现小功率电力输出，适配低功耗的小型传感装置供电需求。在功能特性上，该装置采用卧式布局结构，动力气缸水平布置，冷却段与加热段沿轴向分布，有效压缩了整机的竖向安装空间，立式支撑座将传动曲柄机构与动力气缸稳固连接，飞轮采用带镂空减重孔的圆盘结构，既降低了旋转惯量带来的启动阻力，又能储存旋转动能保证运转平顺性，活塞与气缸之间采用精密间隙配合，减少工质泄漏提升热力转换效率，连接紧固件均采用标准件设计，便于后期拆装维护与零件替换。设计思路上，该结构优先保障热力循环的密封性与运动机构的传动同轴度，加热端采用外置散热鳍片结构扩大热交换面积，冷却段紧邻传动端布置缩短热量传导路径，减少不必要的热损耗，曲柄连杆机构采用偏心轴设计，精准匹配活塞的运动行程，保证进排气（工质置换）的时序与活塞运动相位完全契合，支撑底座预留了标准化安装孔位，可直接固定在实验台架或配套设备基座上，无需额外设计转接结构。外形尺寸与安装边界方面，整机沿气缸轴向的长度控制在紧凑范围内，竖向高度以飞轮顶端为最高边界，横向宽度以支撑座的侧边为限，底座安装孔位采用对称分布设计，安装时仅需保证输入热源正对加热端位置，预留出飞轮旋转的安全空间即可，周边无需预留过大的操作维护空间，适配小型实验台架、桌面展示台的安装尺寸要求，运动部件均做了圆角过渡处理，运转过程中无突出尖锐结构，降低了演示操作过程中的安全风险。
