六缸径向气动动力输出装置结构设计

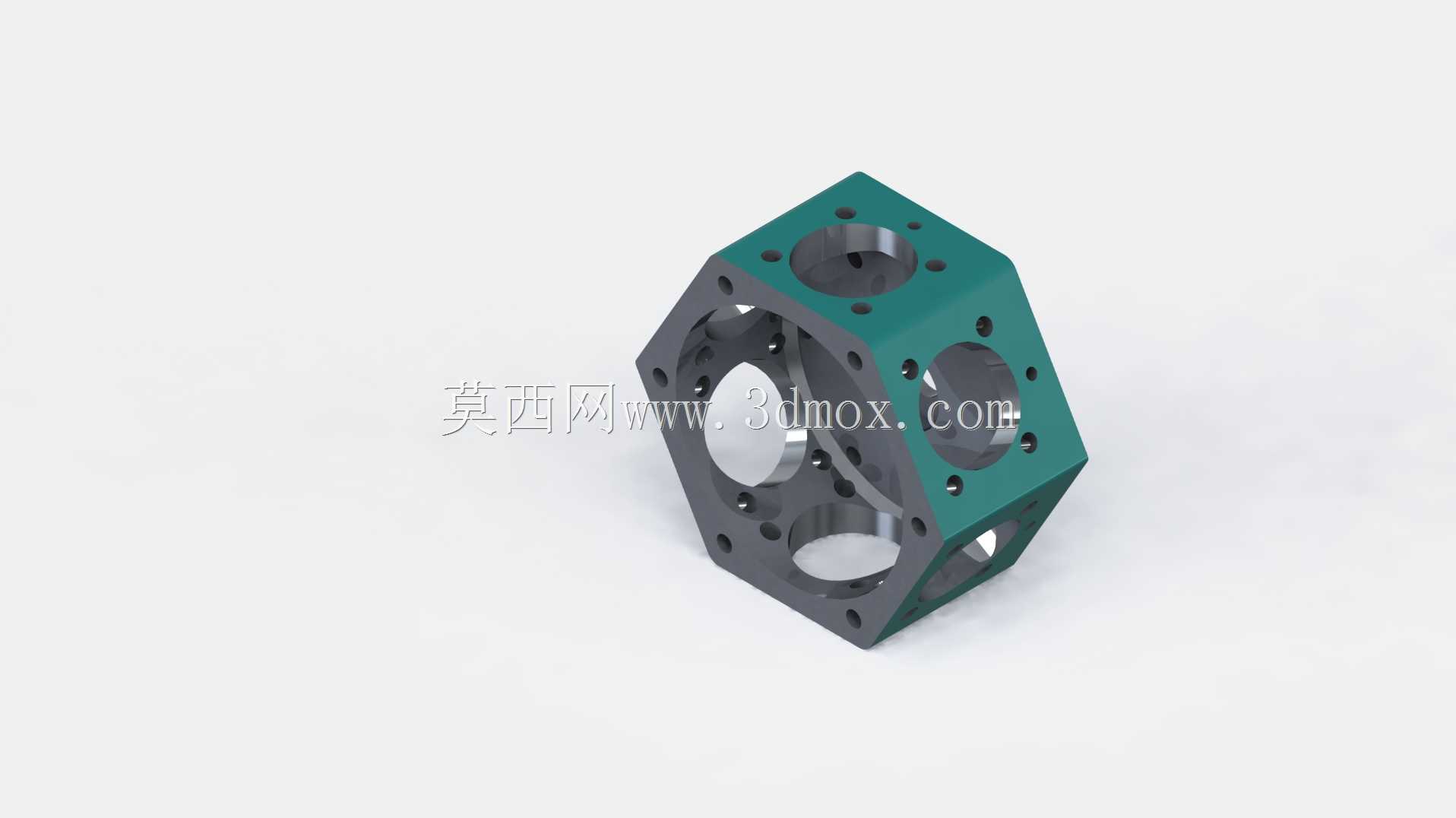

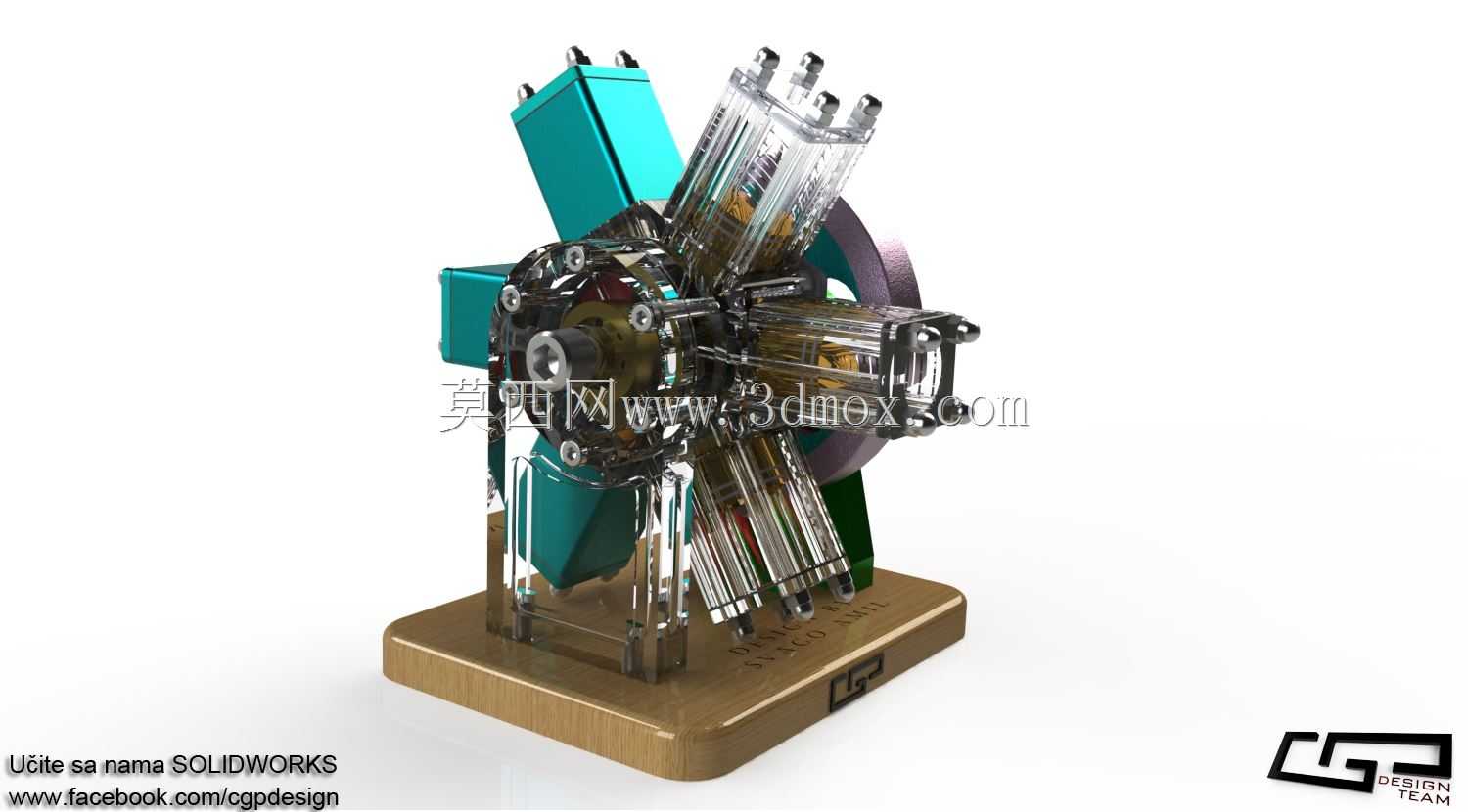

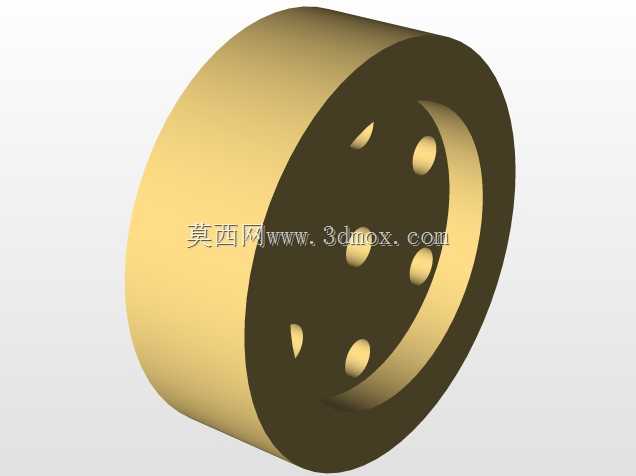

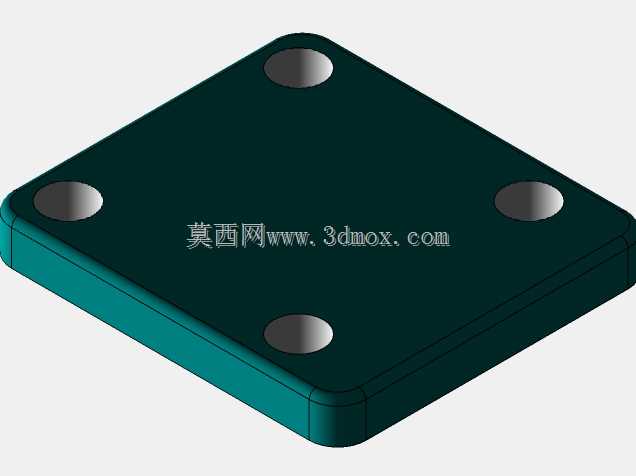

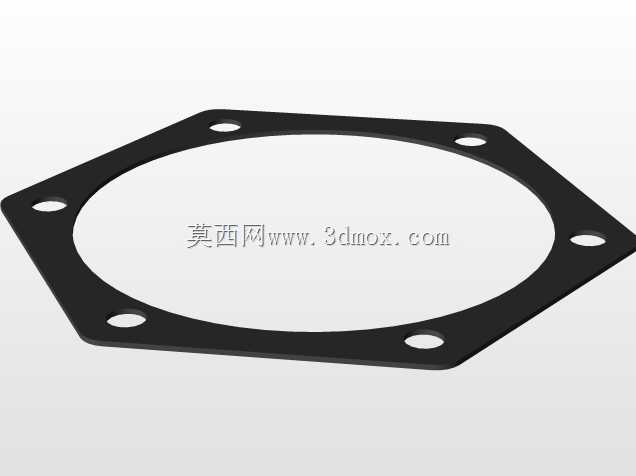

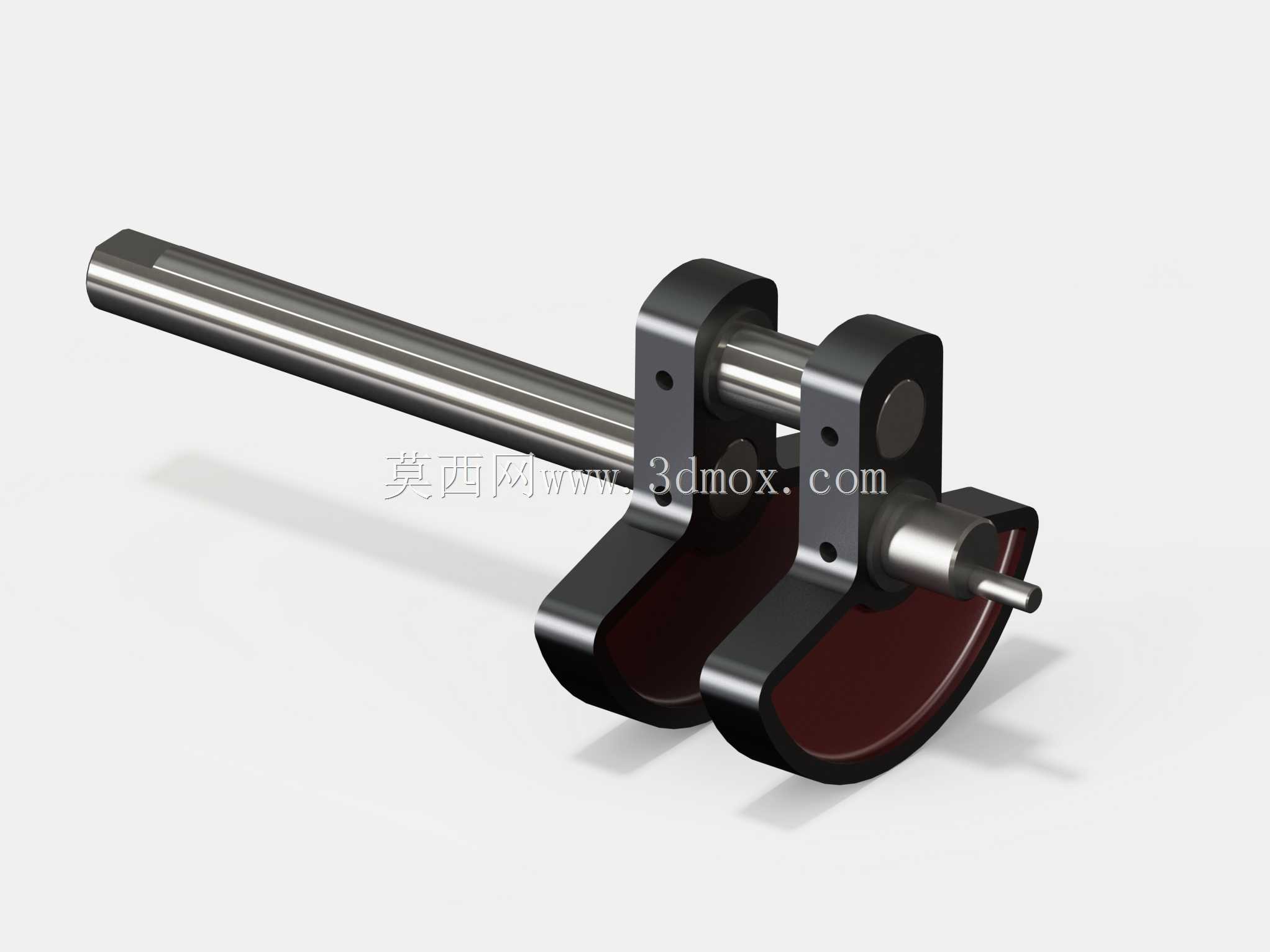

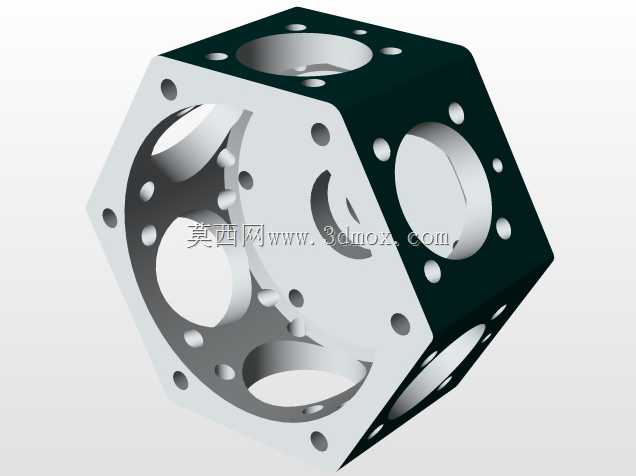

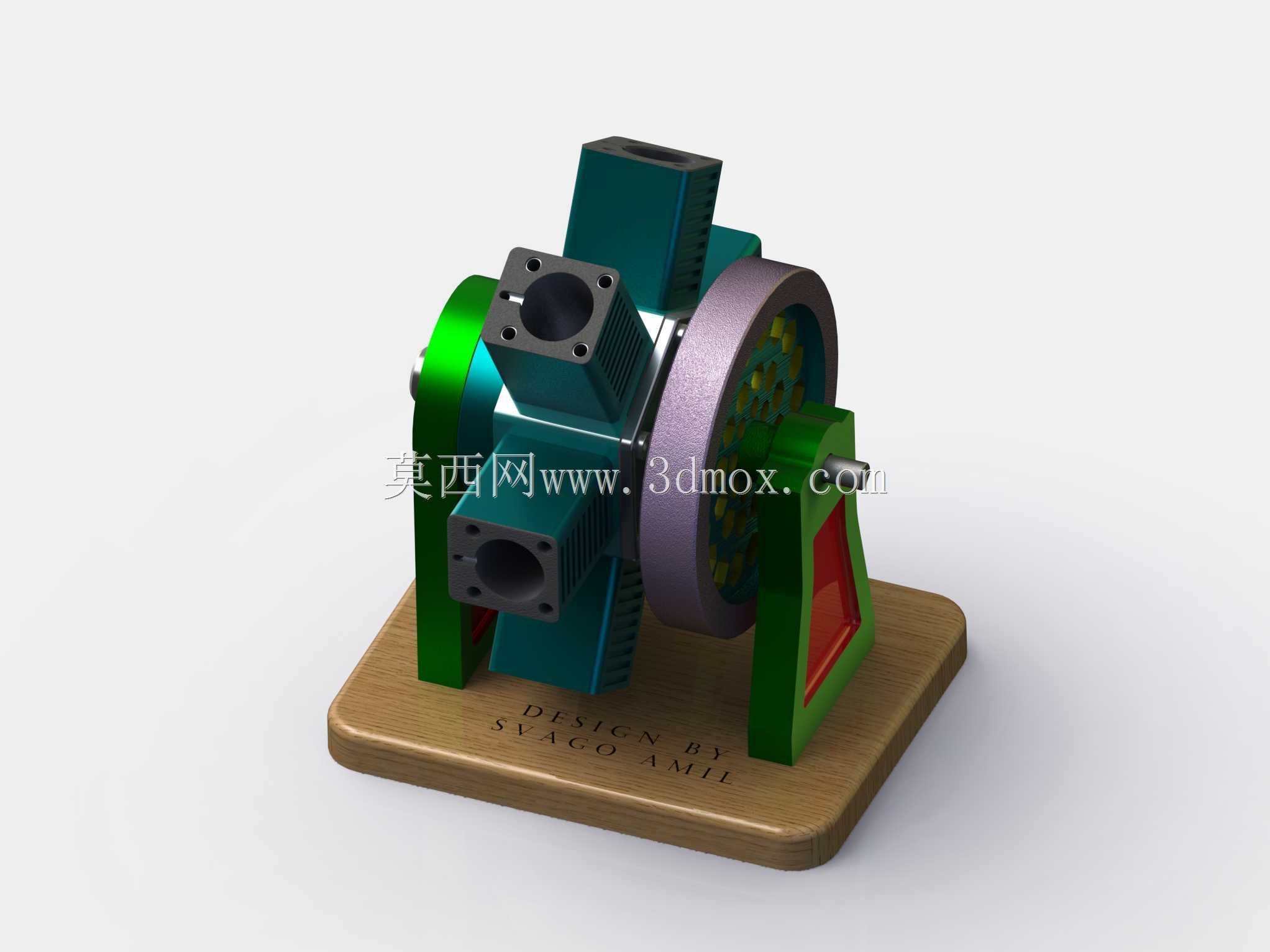

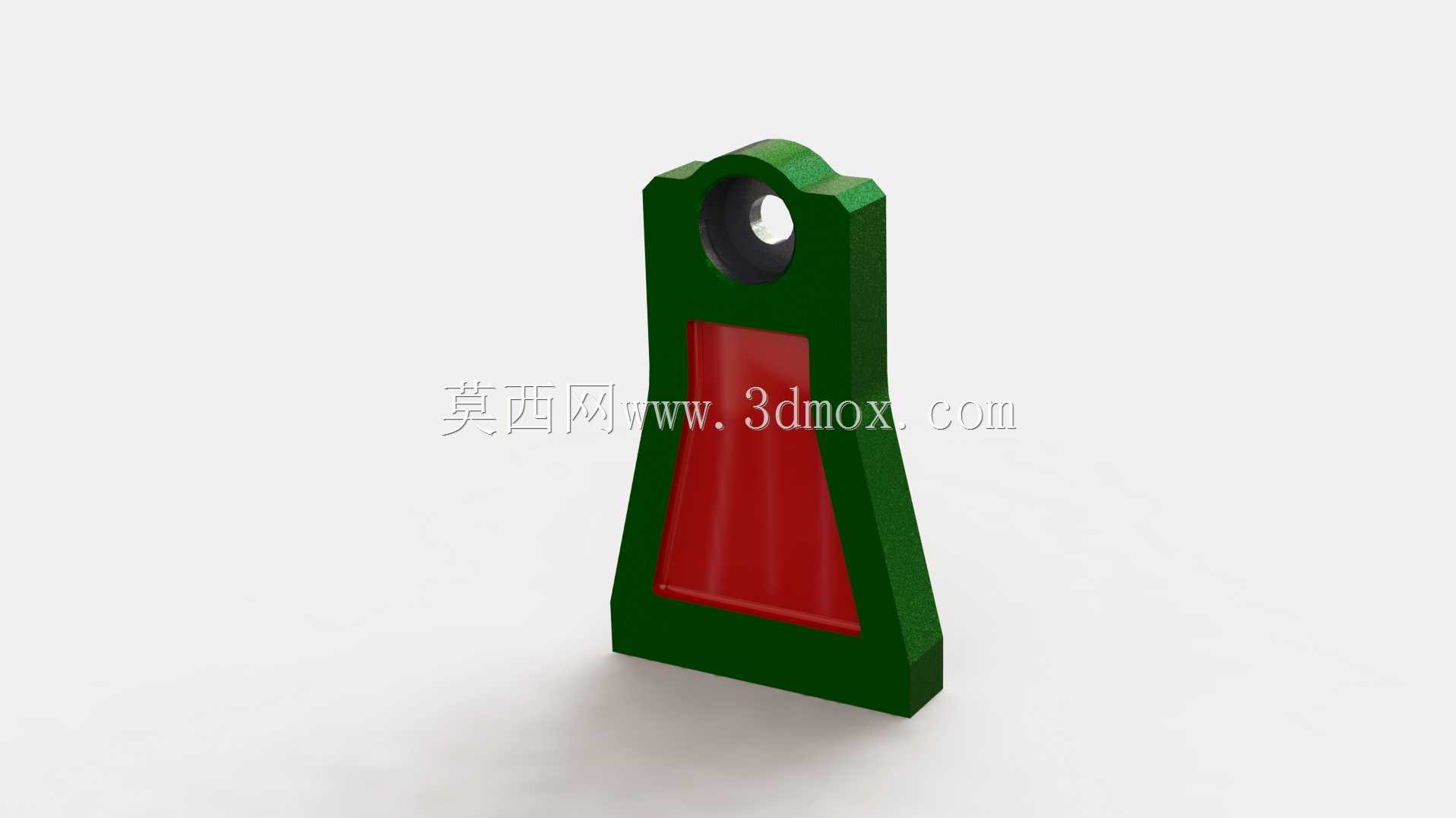

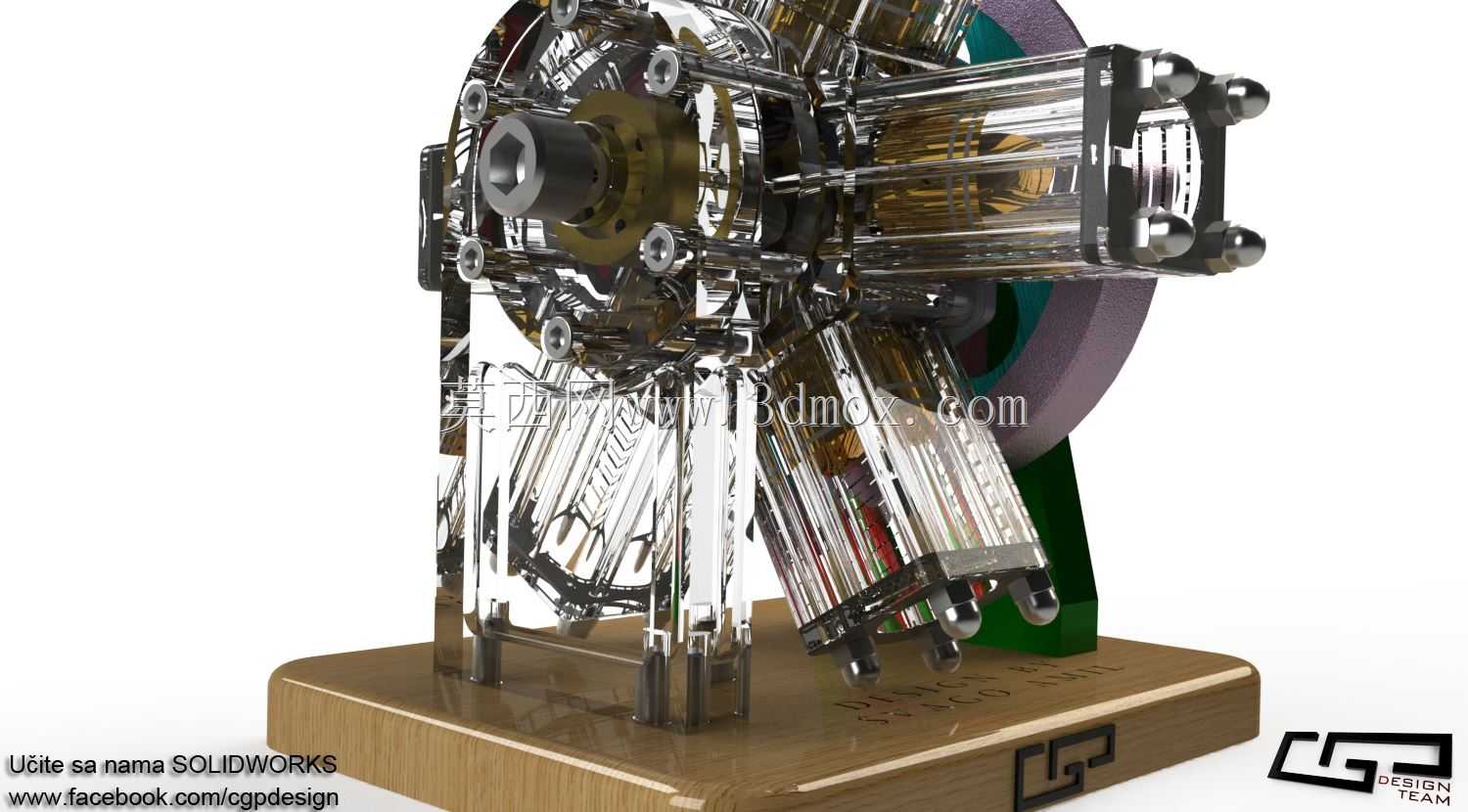

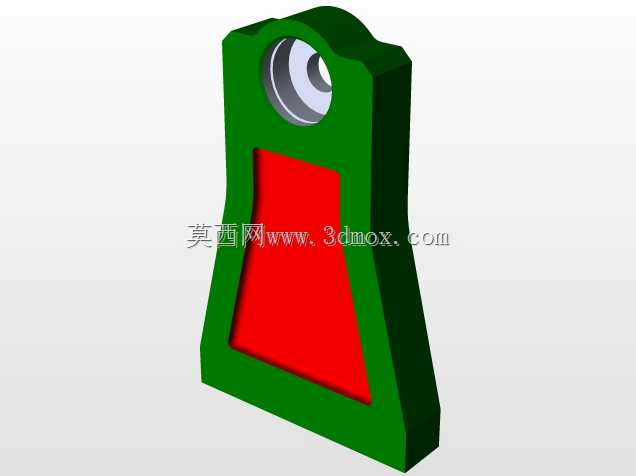

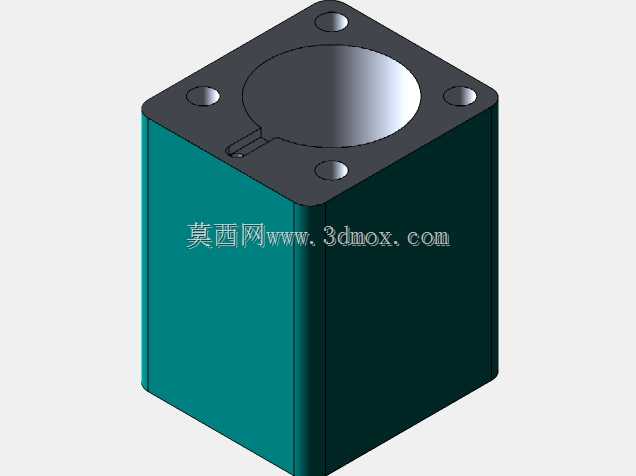

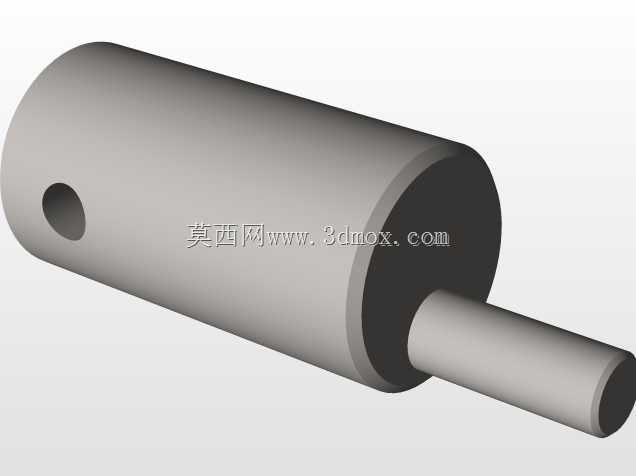

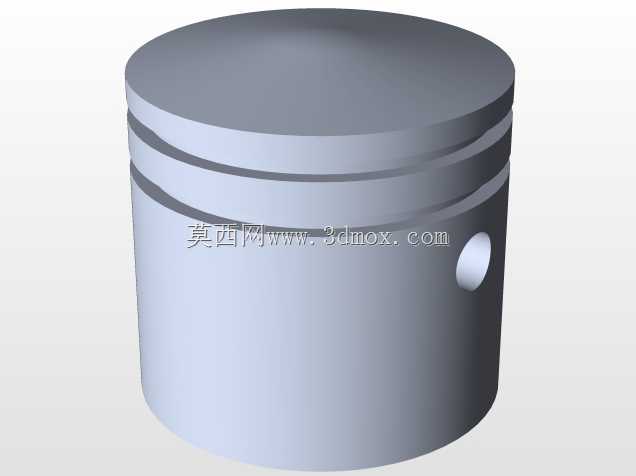

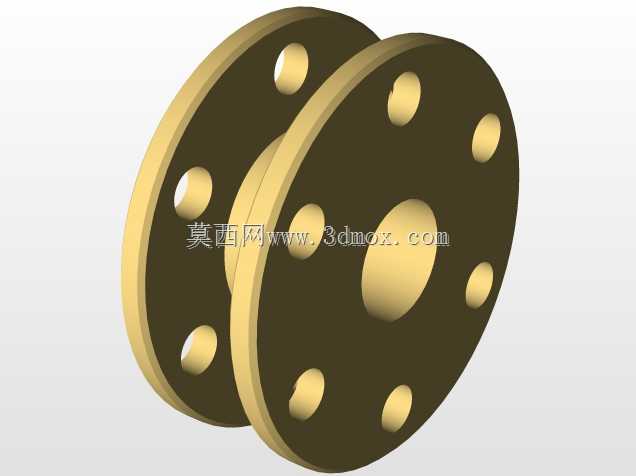

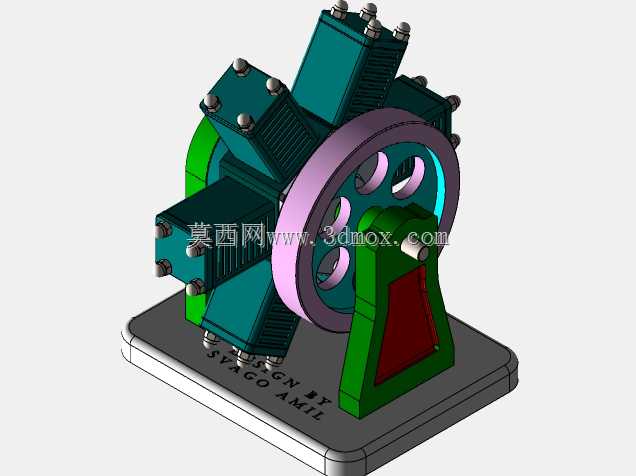

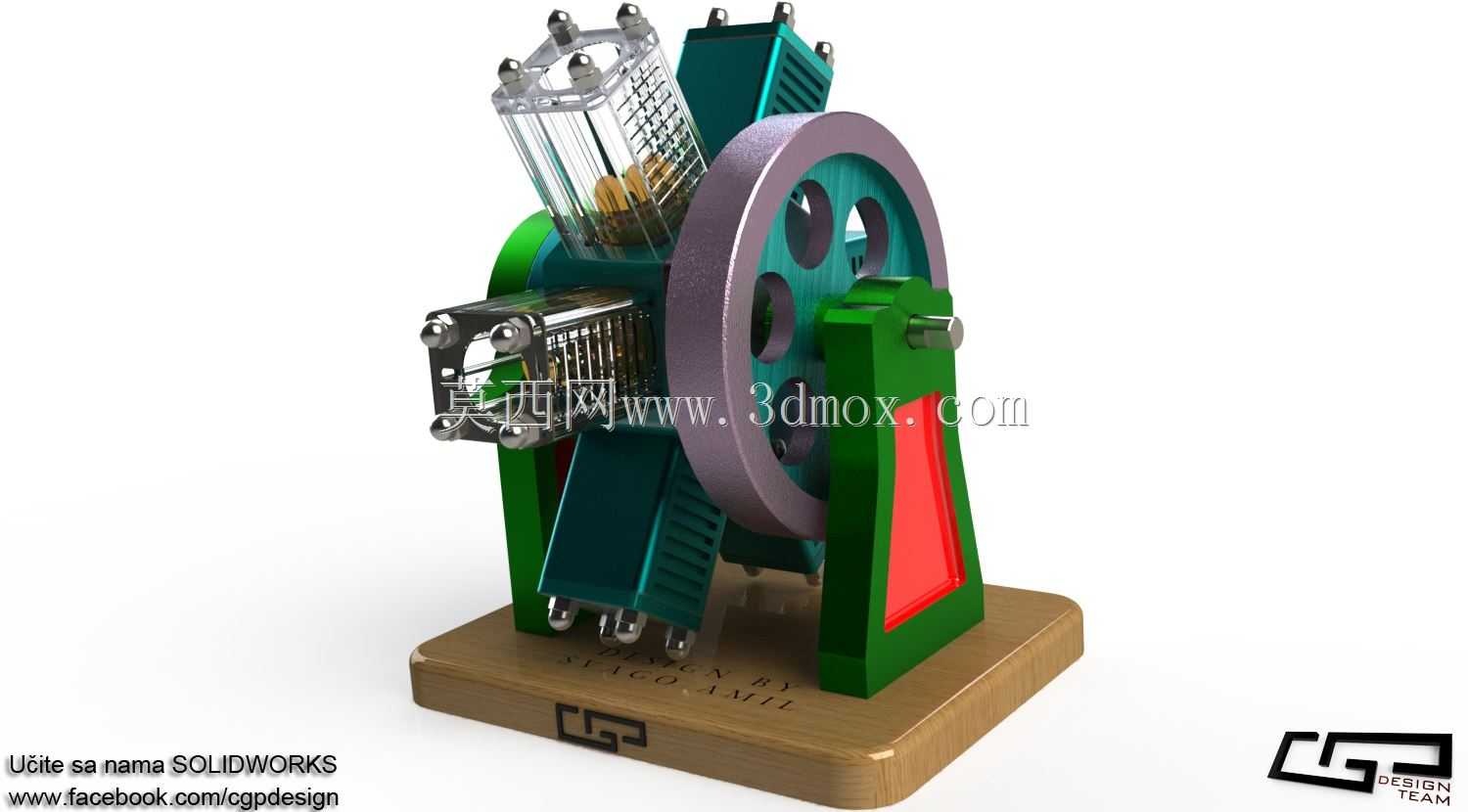

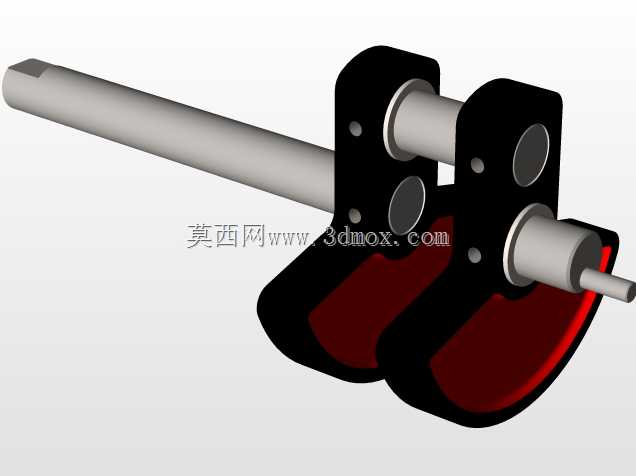

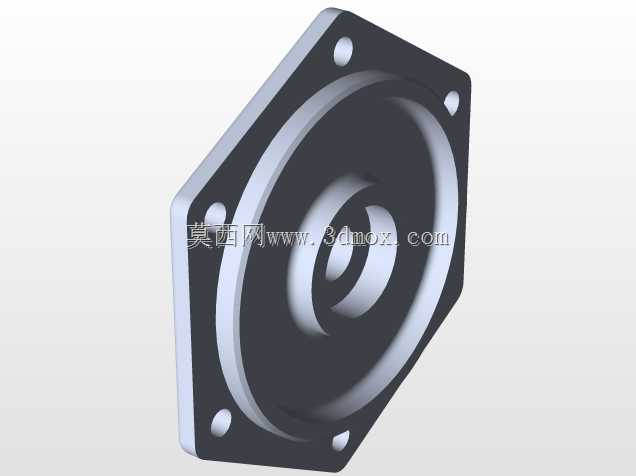

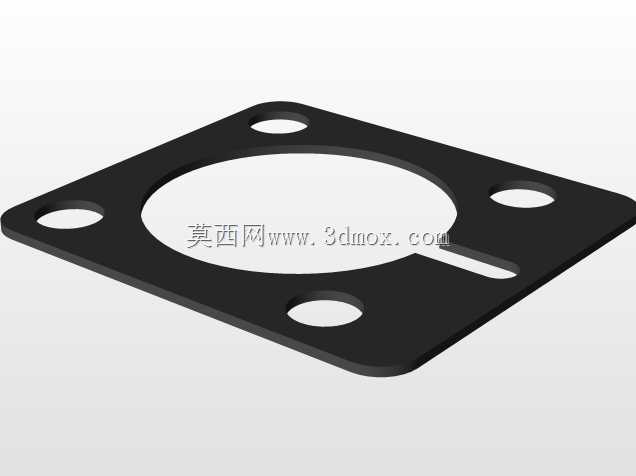

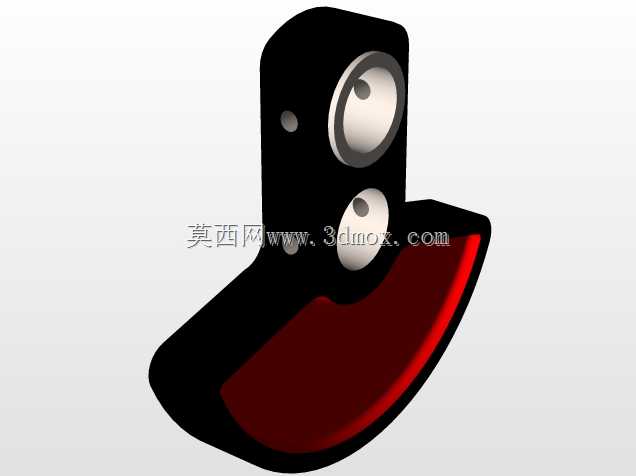

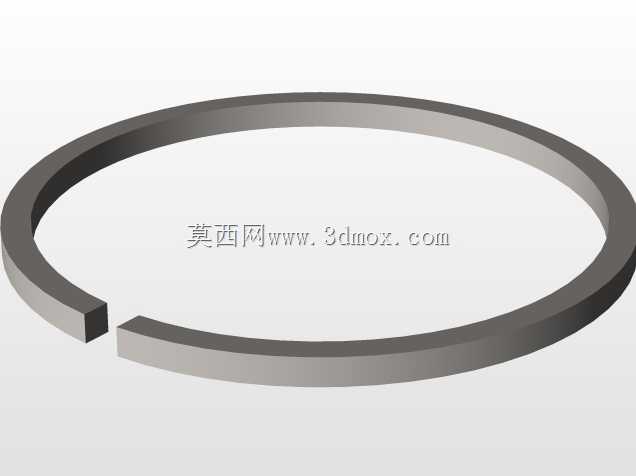

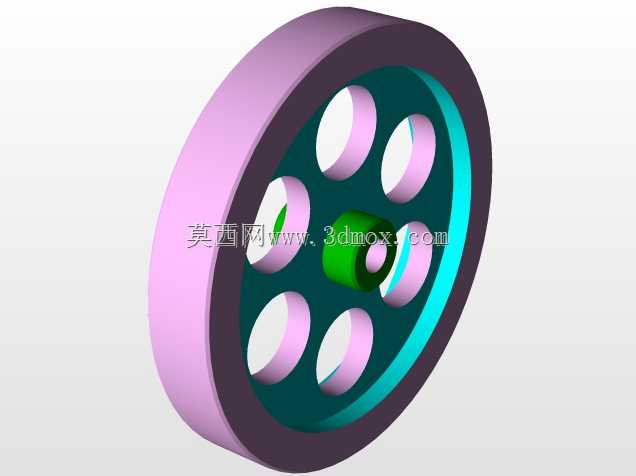

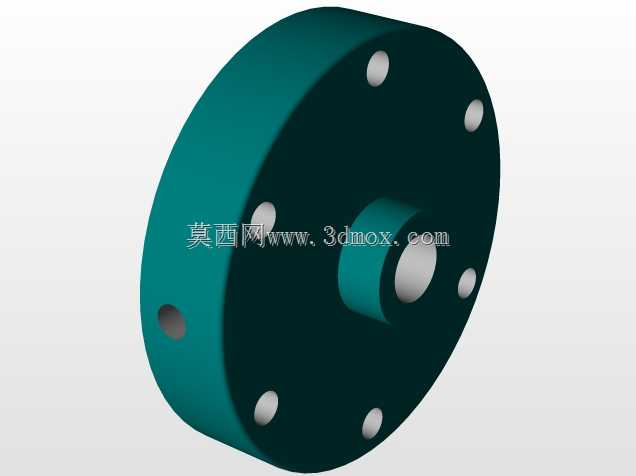

这款六缸径向布局的气动动力装置，主要面向低压气动动力输出场景设计，可适配小型教学演示台架、低压气动工具动力源、轻型自动化输送线辅助驱动单元等应用场景，依靠压缩空气作为动力介质完成动力输出，相比传统燃油动力单元无需配套燃油供给与点火系统，运行过程无废气排放、工作噪音更低，适合在对洁净度、防爆性有要求的封闭车间、教学实验室、食品加工辅助工位等场景使用。装置采用经典的星型径向排布结构，六个气缸围绕中心输出轴呈圆周均匀分布，这种布局能够让各个气缸的做功推力直接作用于中心曲柄机构，动力传递路径更短，机械损耗更低，同时径向对称的结构让整体运行的动平衡表现更优异，高速运转时的整机振动幅度远小于直列排布的同缸数气动单元。设计过程中针对气动驱动的特性优化了配气通路结构，中心集成的旋转配气阀可随输出轴转动依次为六个气缸提供顺序供气，无需额外布置复杂的外置配气管路与独立控制阀组，大幅简化了整机的气路结构，降低了气路泄漏的风险。每个气缸单元都采用透明可视化的缸体结构设计，可直观观察到活塞在缸内的往复运动过程，既方便教学场景下的原理演示，也便于日常运维过程中快速排查活塞卡滞、密封件磨损等故障。整机采用一体式方形安装底座，底座预留了标准化的安装定位孔位，可直接固定在标准型材台架、设备安装平面上，安装边界规整，外接气路接口统一设置在底座侧方，可快速对接车间常规压缩空气管路，无需额外定制转接配件。动力输出端采用标准轴径设计，可通过联轴器直接对接负载端，也可配套带轮、齿轮组件完成动力的变速传递，适配不同转速、扭矩需求的终端负载。结构设计上充分考虑了日常维护的便捷性，气缸端盖、配气阀组件都采用快拆式固定结构，无需专用工具即可完成密封件更换、缸内清洁等常规维护操作，各运动部件的润滑点位都预留了直观的注油通道，可在不拆解整机的情况下完成定期润滑保养，有效降低长期使用的运维成本。
