Dremel4000电磨机配套路由器底座结构设计

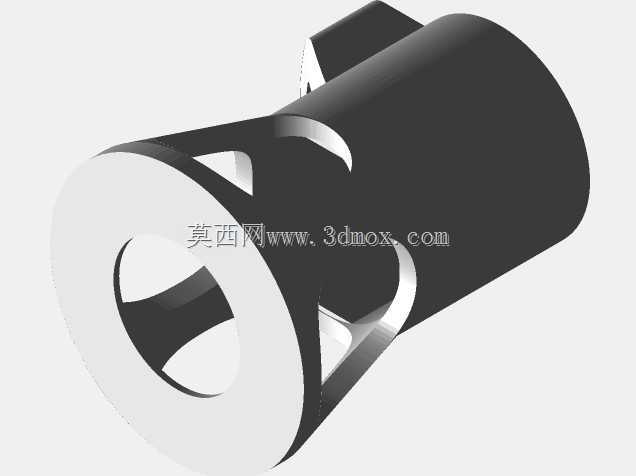

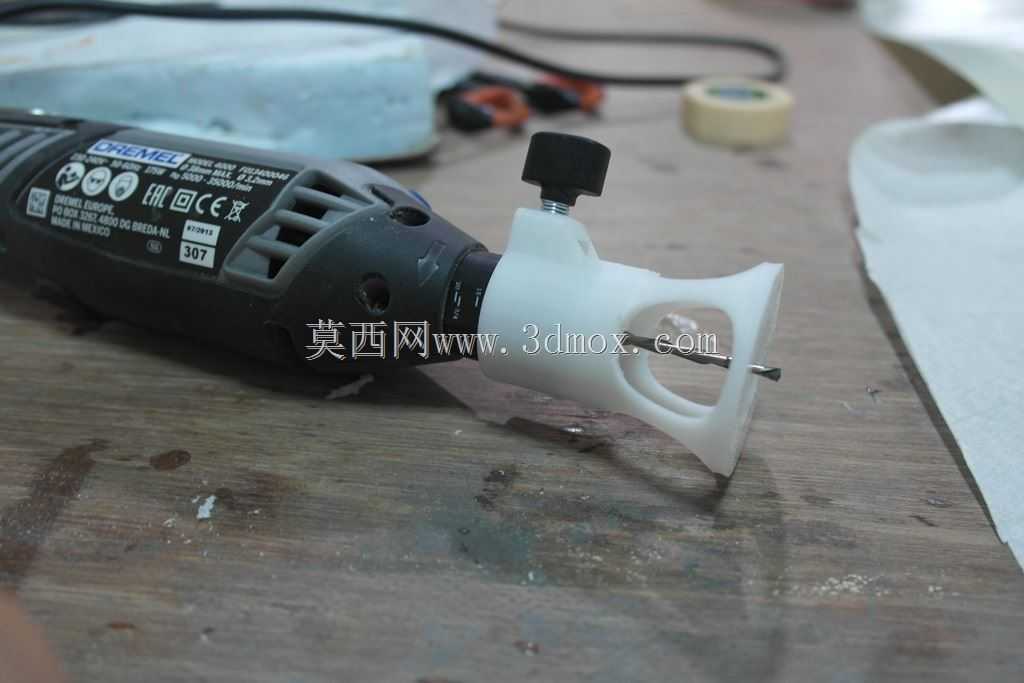

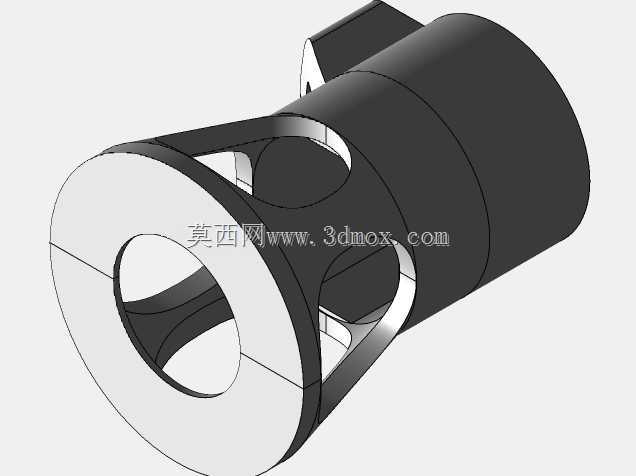

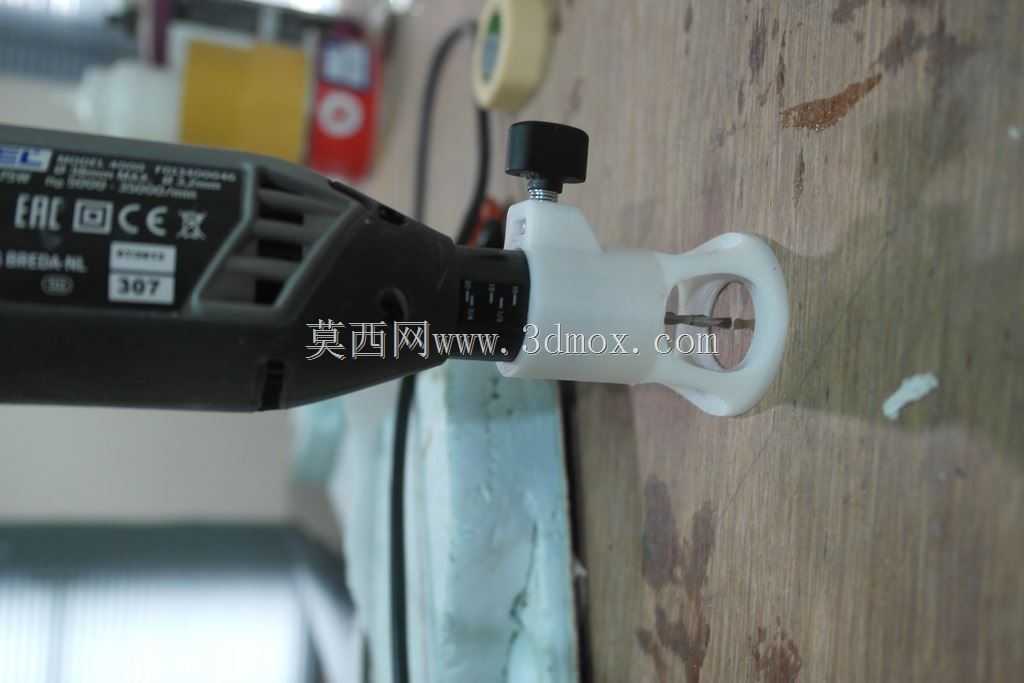

这款配套底座主要服务于手持电磨机的固定式作业场景，在日常五金加工、手工模型制作、小型工件精细打磨、篆刻修型、PCB板边角修整、小零件开孔扩孔等作业中，手持电磨机长时间操作容易出现握持疲劳、走刀偏移、加工精度不足的问题，将电磨机通过该底座固定在工作台面后，可解放操作人员双手，实现更稳定的进给操作，大幅提升精细加工的良品率，尤其适合需要持续重复同角度打磨、铣削作业的手工创作、小批量零件修配场景。该底座的核心功能是为Dremel4000型号电磨机提供稳定的夹持支撑，同时适配原厂配套的长夹头结构，无需额外定制非标连接件，可直接复用设备原配的螺栓、螺母组件完成装配，降低用户的配件采购成本。在设计思路上，这款底座采用了圆筒式主体夹持结构，主体内腔直径完全匹配Dremel4000电磨机的机身握持段外径，保证夹持后机身不会出现径向晃动；筒身侧面开设三处三角形镂空减重槽，在不降低结构刚性的前提下减少整体重量，同时方便操作人员观察机身夹持到位情况，也能在长时间作业时为电磨机机身提供一定的散热通风空间。底座前端采用法兰式环形接触面，接触端面做了平面度公差控制，保证安装后电磨机的主轴轴线与安装基准面保持垂直，避免加工时出现刀具偏摆。底座侧上方延伸出带安装孔的固定凸台，可通过螺栓将整个组件固定在工作台支架、台钳侧边或者定制的作业台面上，安装孔位的间距与原厂配套夹头的固定孔位完全对齐，用户可直接使用原有紧固件完成组装，无需二次打孔适配。在安装边界上，底座整体轴向长度控制在合理范围，不会遮挡电磨机的转速调节开关、电源接口等操作区域，装配后电磨机的夹头端伸出长度足够安装各类打磨头、铣刀、钻头等作业附件，不会因为底座的遮挡限制刀具的安装行程；底座的最大外径小于电磨机机身的最大握持直径，不会在台面上占用过多操作空间，同时底部接触面做了防滑结构设计，即使不通过螺栓完全锁死，临时放置在平整工作台面也能保持足够的放置稳定性，满足临时定点作业的使用需求。
