牧田跳汰锯除尘喷嘴固定夹具结构

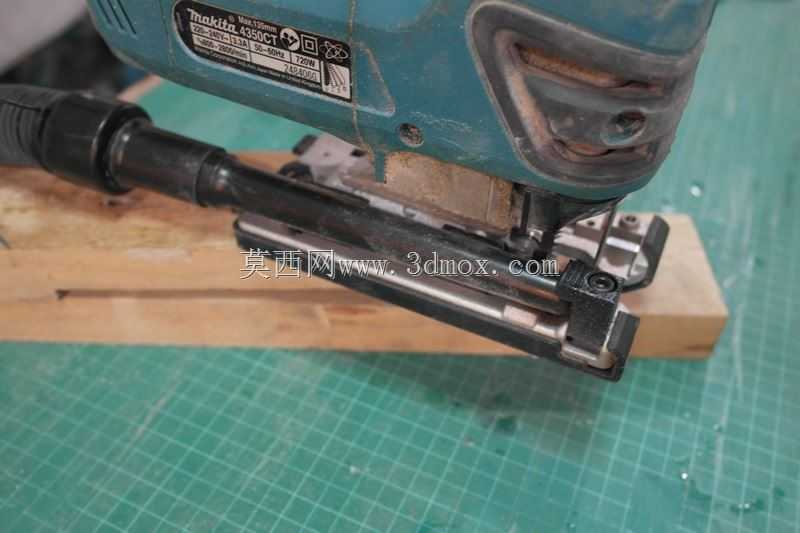

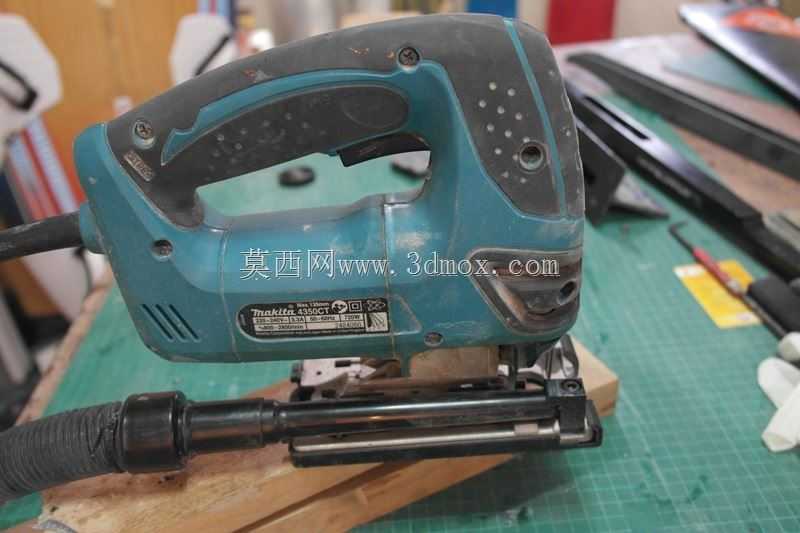

　　在手持电动工具的现场作业场景中，牧田4350型号跳汰锯配套的417853-4除尘喷嘴，长期存在软管拖拽导致喷嘴移位、脱离插接槽的问题——作业时除尘系统的负压软管自身重量会持续对喷嘴施加向外的拉扯力，原厂仅靠插接槽的卡扣摩擦力固定，在高频往复锯切的振动工况下，卡扣极易松脱，喷嘴弹出后会直接导致除尘口错位，锯切产生的木屑、粉尘无法被有效抽吸，不仅会造成作业面扬尘堆积，还可能让粉尘进入锯机的往复运动机构，加速导轨、摆杆部件的磨损。这款夹具正是针对该实际工况痛点设计的辅助固定部件，核心作用是在原有插接结构的基础上，额外提供刚性限位约束，让除尘喷嘴在锯切作业全程保持在正确的对接位置，不会因为软管拖拽、设备振动出现移位。从结构设计逻辑来看，

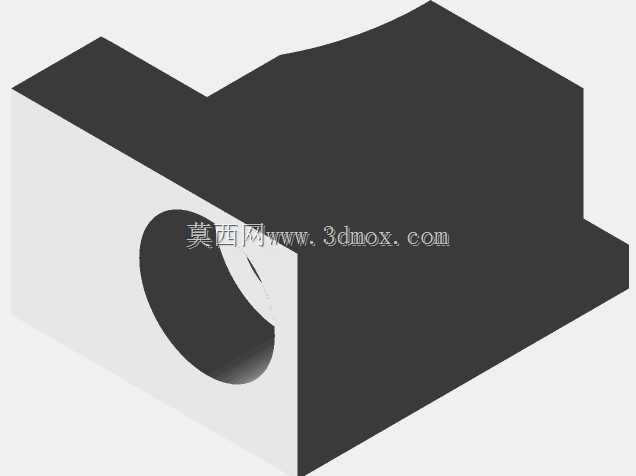

　　夹具采用了块式限位的结构形式，整体为一体化的块状结构，没有多余的活动部件，避免了额外的松动风险。夹具上设置的圆形通孔与除尘喷嘴的外接圆柱段尺寸匹配，安装时可直接套在喷嘴的外露圆柱段上，夹具的内侧贴合面完全匹配跳汰锯机壳对应位置的外形轮廓，安装到位后，夹具的两个侧边会卡在机壳的定位凸台位置，形成轴向的限位阻挡，相当于在喷嘴的插接方向上增加了一道刚性挡边，抵消软管拖拽产生的轴向拉力。设计时没有采用额外的螺丝锁紧、卡扣抱紧等复杂结构，一方面是考虑到手持工具的配件需要兼顾拆装便捷性，用户不需要额外工具就能完成夹具的装拆，更换喷嘴或者清理除尘通道时可以快速取下；另一方面，一体化块式结构的抗振性能更好，

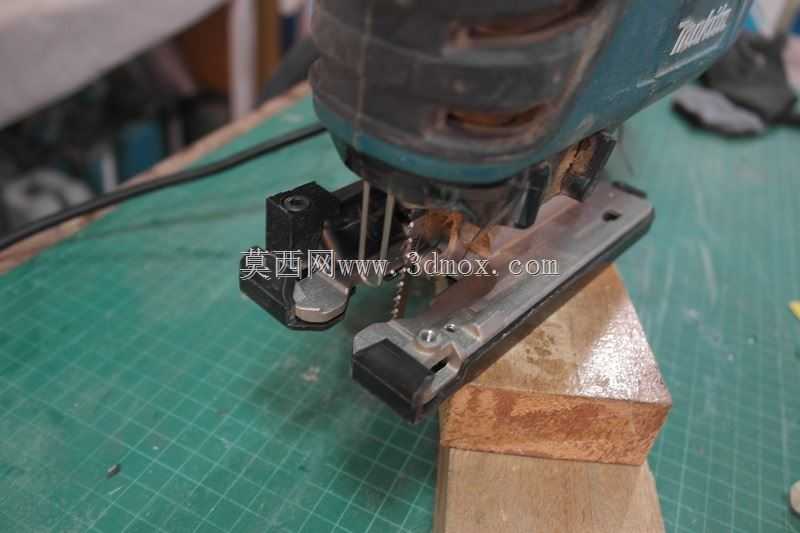

　　在锯切的高频振动工况下不会出现紧固件松脱的问题，长期使用的可靠性更高。从安装边界来看，夹具的整体外形完全避让了锯机的操作区域，不会干涉操作人员握持锯身的手势，也不会影响锯条的往复运动行程和锯切深度调节机构，安装后不会改变原有设备的操作习惯。夹具的厚度经过匹配设计，套在喷嘴上之后，不会挤压除尘软管的对接端面，保证除尘通道的通流面积不受影响，不会因为加装夹具导致除尘吸力下降。在实际应用中，这款夹具适配的场景覆盖了木工现场锯切、装修板材切割、家具制作等多类使用牧田该型号跳汰锯的作业场景，尤其是在仰锯、竖锯等软管重力方向与喷嘴拔出方向一致的作业姿态下，固定效果的提升最为明显——原结构在这类姿态下，软管重量完全作用在喷嘴的卡扣上，

　　往往开机几分钟就会出现喷嘴松脱，加装该夹具后，轴向的拉力完全由夹具的限位结构承担，原厂卡扣只需要承担周向定位的作用，彻底解决了喷嘴弹出的问题。从结构细节来看，夹具的贴合面做了适配机壳曲面的仿形设计，安装后不会与机壳之间出现晃动间隙，避免了作业时夹具自身产生振动异响；通孔的内径与喷嘴圆柱段采用小间隙配合，既保证装拆顺畅，又不会出现径向的窜动，让喷嘴的对接位置始终保持同轴，保证除尘接口的密封效果。不同于原厂配件的通用化设计思路，这款夹具完全针对实际使用中暴露的结构缺陷做定向优化，没有冗余的功能设计，所有结构特征都服务于限位固定的核心需求，块式的结构也让零件的加工门槛更低，不管是3D打印制作还是机加工生产都能快速成型，用户甚至可以根据自身锯机的实际磨损情况微调尺寸，适配长期使用后机壳出现轻微磨损的旧设备。在锯切作业的除尘系统链路中，喷嘴的位置稳定性直接决定了除尘口的集尘效率，一旦喷嘴移位，吸尘口与锯切尘源点的距离变大，除尘系统的有效抽吸范围就会偏离尘源，大量粉尘会逃逸到作业环境中，不仅影响作业视线，还会增加操作人员吸入粉尘的职业健康风险，这款夹具通过简单的刚性限位结构，用极低的改造成本解决了实际作业中影响使用体验和除尘效果的共性问题，不需要对原有锯机或者喷嘴做任何破坏性改装，属于典型的工况导向的实用型结构设计。
