适配航模水翼调试的高精度入射角测量装置

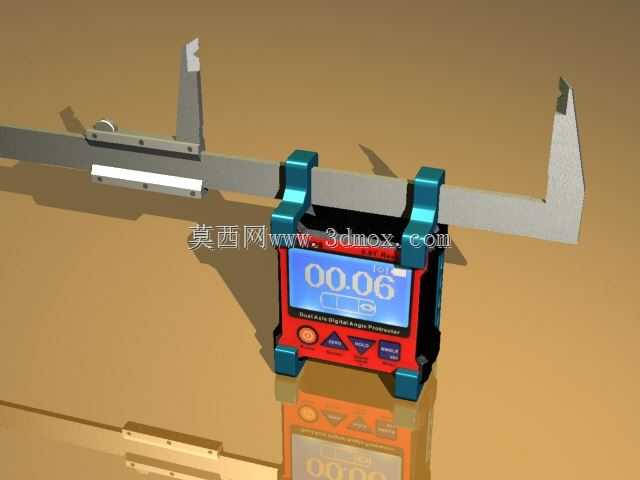

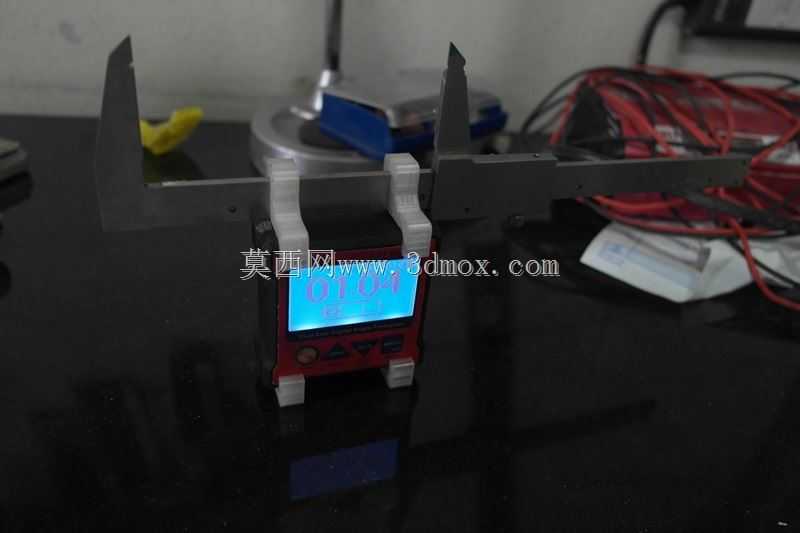

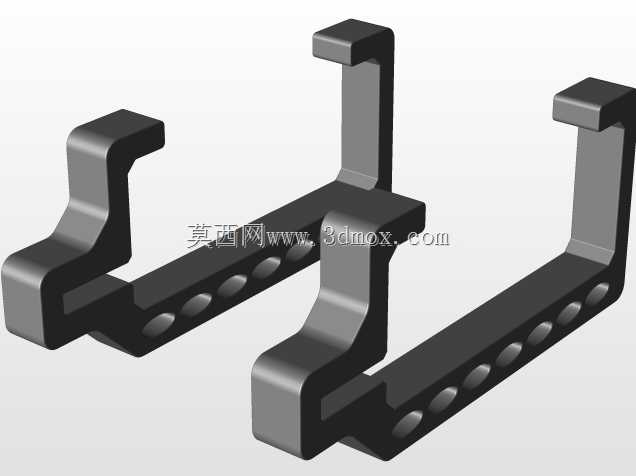

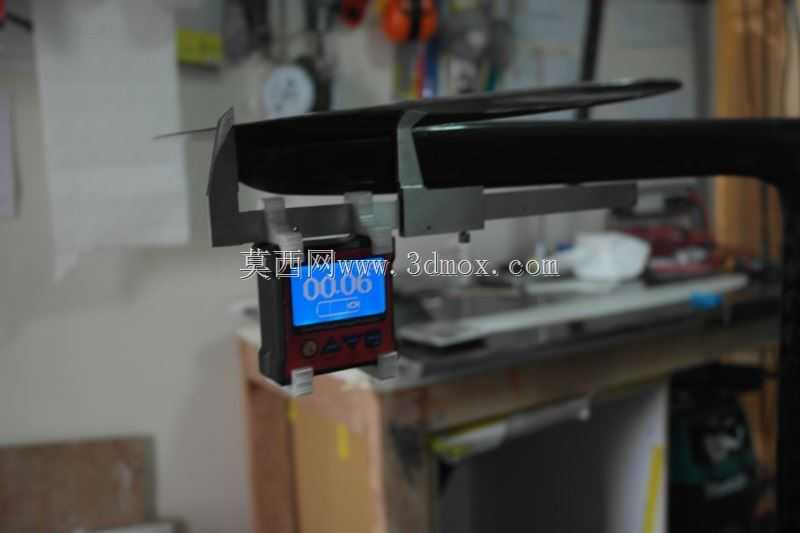

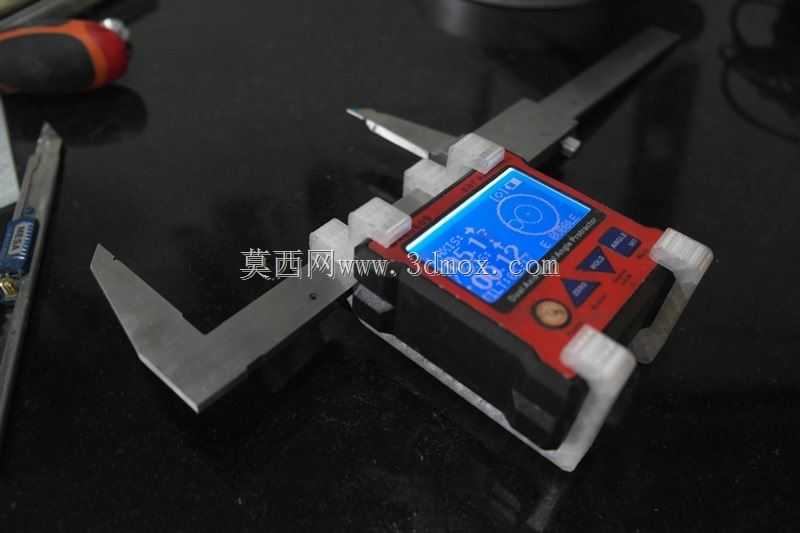

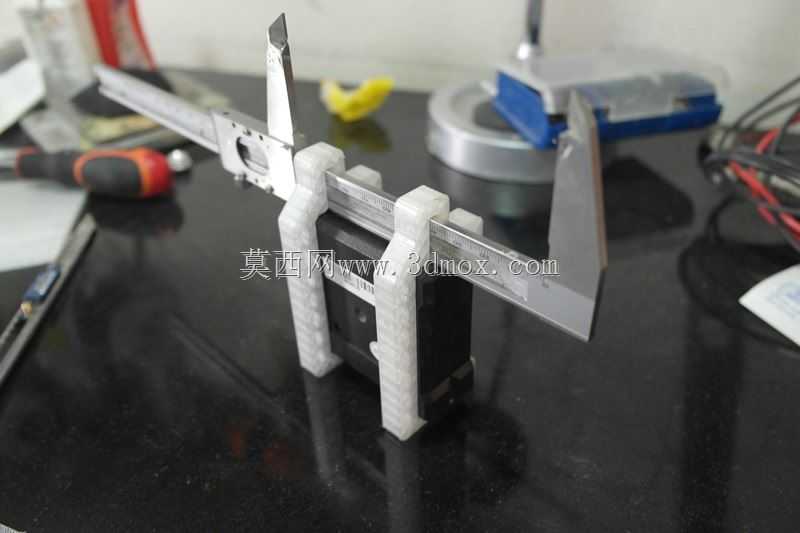

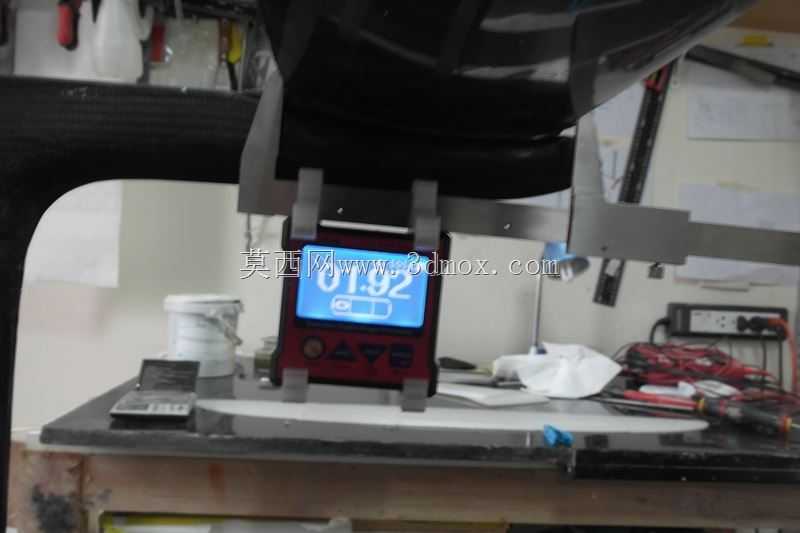

在航模运动与水翼艇调校领域，翼面入射角的精度直接决定了飞行升阻比、水翼航行姿态稳定性，传统手工测量依赖普通量角器配合直尺，测量基准难以贴合翼面安装面，读数误差往往超过0.5度，足以让RC飞机起飞时出现抬头力矩失衡、水翼艇高速航行时产生拍水震颤的问题。这套测量装置的设计核心，是利用现有成熟量具的精度优势做组合式改造，避免从零开发专用量具带来的成本浪费。装置以常规游标卡尺的尺身作为测量跨度基准，卡尺钳口预留的两个槽口作为定位基准面，能够直接卡接在翼面的前后缘棱边上，无需额外找正安装平面，测量跨度可随卡尺行程自由调整，适配从小型室内航模到中型水翼艇的不同翼弦长度，最大测量跨度覆盖常规卡尺的0-150mm量程范围，足以覆盖绝大多数民用RC模型与小型水翼的翼面尺寸。磁性角度量角器通过定制的3D打印支架固定在卡尺尺身中部，支架采用卡扣式结构，不需要在卡尺本体上做任何钻孔、粘接改造，不会破坏原有量具的测量精度，拆装后卡尺仍可正常用于常规尺寸测量。量角器的磁吸底座能够牢牢吸附在卡尺的金属尺身上，测量时保持与尺身基准面的绝对垂直，读数直接通过数显屏输出，不需要人工换算刻度，配合DXL360S重角器使用时，可同时读取翼面相对于水平面的绝对倾角与相对于安装基准的相对入射角，避免了多次装夹带来的累积误差。实际使用时，只需将卡尺两个钳口分别抵在翼面前缘最低点与后缘最高点，待量角器数值稳定后即可直接读取入射角数值，单次测量耗时不超过10秒，重复测量精度可控制在0.05度以内，完全满足航模与水翼调校的精度要求。支架的外形尺寸经过反复迭代，安装后不会突出卡尺尺身两侧超过20mm，在狭窄的模型装配工位上使用时不会与周边零件、工装发生干涉，3D打印支架的壁厚控制在2mm，既保证了足够的夹持强度，又不会过度增加整套装置的重量，长时间手持测量也不会产生疲劳感。整套装置没有复杂的传动与调整机构，所有配合面均采用现有量具的成熟基准面，日常维护只需定期清洁卡尺钳口与量角器磁吸面，避免金属碎屑、模型胶水残留影响定位精度即可，不需要专门的校准流程，因为卡尺与量角器本身的出厂精度已经远高于模型调校的需求，组合后的系统误差完全在可接受范围内。
