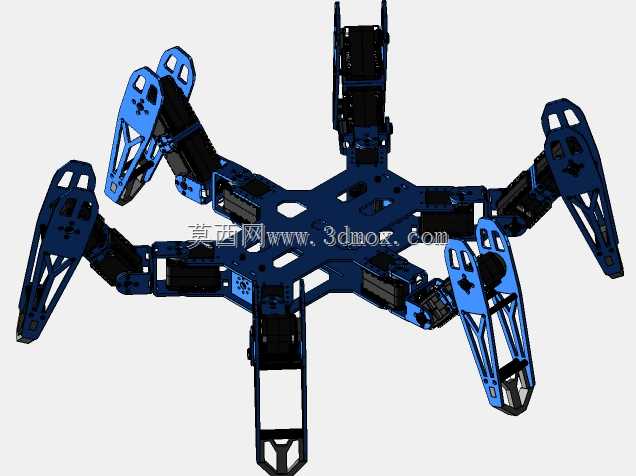

多足仿生行走机械幻影六足MKl结构设计

这款六足仿生行走机械结构，主要面向复杂非结构化地形的移动作业场景设计，可适配灾后废墟探查、狭窄管廊巡检、野外复杂地形科考、高危环境作业搭载等多种应用场景，相比轮式、履带式移动平台，六足结构具备更强的地形适应能力，可跨越沟壑、攀爬台阶、在松软不平整地面稳定行进，不会出现轮式结构打滑、履带结构卡滞的问题，能够为各类探查传感器、小型作业执行端提供稳定的移动承载平台。

从功能特性来看，该结构采用对称式六足布局，每一条机械足都具备独立的多关节活动能力，可通过步态规划实现三角步态、波浪步态、自由步态等多种行走模式，三角步态下可实现较快的平稳行进速度，波浪步态可适配坡度较大的攀爬场景，自由步态可根据实时地形反馈调整单足落点，在崎岖碎石、倾斜坡面、零散障碍分布的地形下保持机身水平稳定。机身主体采用镂空式框架设计，在保证整体结构强度的前提下尽可能降低自身重量，减少关节驱动的负载压力，同时框架预留了多处标准化安装位，可根据实际使用需求搭载摄像模块、环境检测传感器、小型机械操作臂、应急通讯模块等不同功能组件，适配不同场景的作业需求。

设计思路上，该结构参考了节肢动物的肢体运动逻辑，将每条机械足分为根关节、股关节、胫关节三个活动段，根关节负责水平方向的摆幅调整，股关节负责竖直方向的抬升动作，胫关节负责落地支撑时的角度微调，各关节的活动范围经过反复校核，既保证足够的运动幅度实现大跨度跨步，又避免关节运动干涉。足端采用仿生弧形支撑结构，增大与地面的接触面积，降低松软地面的下陷风险，同时足端预留了防滑垫安装槽，可更换不同材质的防滑接触件适配光滑、湿滑等特殊地面。

在安装边界与尺寸适配方面，整体机身采用中心对称布局，六条机械足完全展开时的最大外接圆直径可根据实际驱动件选型调整，常规配置下机身中心平台预留的安装区域可容纳常规尺寸的控制板、电池组、驱动模块等核心元器件，各关节的安装位采用标准化接口设计，可适配不同扭矩的舵机或伺服驱动件，无需对主体框架进行二次加工即可完成组装。机身框架的镂空结构同时兼顾了走线需求，所有驱动件的连接线均可从框架内部的空腔排布，避免线缆外露在行走过程中被障碍物剐蹭拉扯，提升整体运行的可靠性。单足的抬升高度经过优化设计，可跨越不低于自身机身高度一半的垂直障碍，跨步长度可覆盖相邻足端安装间距的1.2倍，保证在障碍密集区域无需频繁调整机身位置即可完成越障动作，整体结构的重心位于机身中心正下方，在单足抬升、机身倾斜的状态下依然可保持稳定的重力分布，不会出现侧翻风险。
