微型伺服驱动3D打印柔性夹持器结构设计

这款夹持器主要面向桌面级小型作业场景设计，可适配微型机械臂、教学实验平台、轻量自动化分拣工位等多种应用场景，能够完成小尺寸轻质物件的抓取、转移、摆放作业，在创客教育、小型电子元件分拣、实验室样本转运等场景中具备较高的实用价值，可有效降低小型自动化作业单元的末端执行器成本，同时兼顾结构的可定制性与维护便捷性。

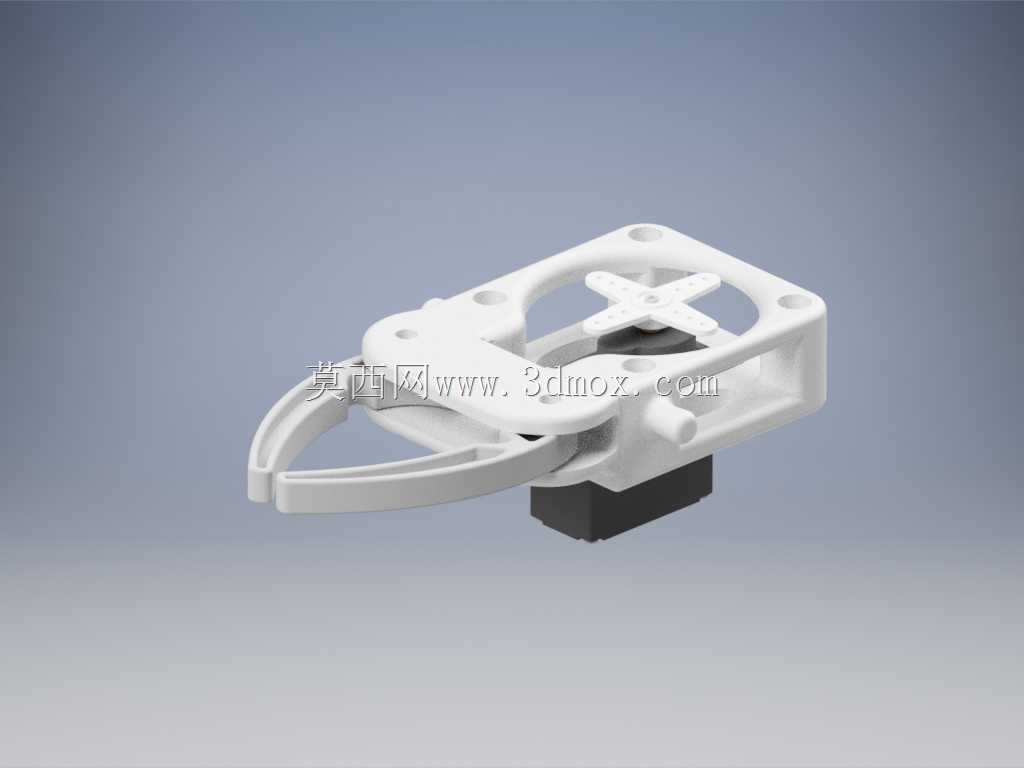

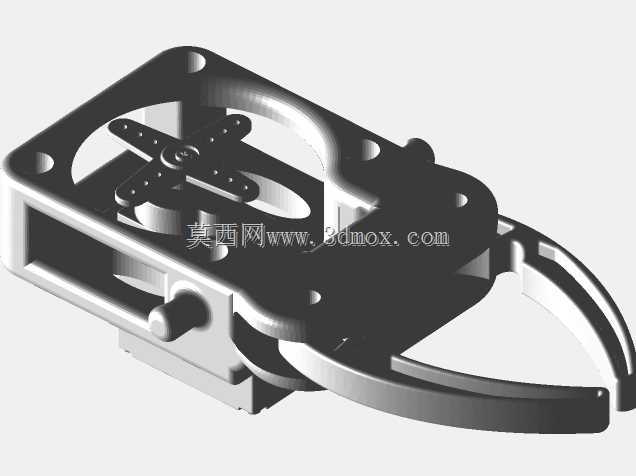

产品核心采用微型伺服系统作为动力源，摒弃了传统刚性夹持器的复杂连杆传动结构，转而采用钓鱼线作为柔性传动介质，将伺服舵机的旋转动力转化为手指的闭合夹持力，每个手指独立通过传动线与伺服输出端连接，可实现同步的开合动作，夹持力度可通过伺服的输出扭矩进行灵活调节，避免对易碎、易形变的轻质物件造成夹损。夹持器外侧预留的纽扣式安装位，专门用于固定橡皮筋作为复位弹性件，当伺服释放扭矩时，橡皮筋的回弹力可带动手指自动张开，无需额外设置复位驱动结构，大幅简化了整体传动链路，降低了结构故障概率。

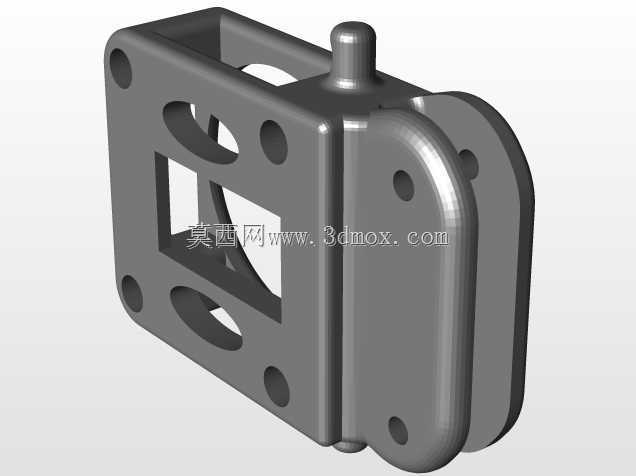

设计思路上充分考虑了3D打印工艺的成型特性，整体结构无复杂倒扣与悬空支撑需求，所有部件均可采用普通FDM3D打印机直接打印成型，无需额外的支撑拆除后处理，打印完成后仅需装配伺服舵机、传动线与复位橡皮筋即可完成组装，普通创客用户无需专业加工设备即可完成整套夹持器的制作。结构主体采用框架式镂空设计，在保证结构强度的前提下尽可能降低自身重量，减少对搭载机械臂的负载压力，底座预留了标准的舵机安装孔位与机械臂连接孔位，可直接适配市面上主流的9g微型舵机与常见的桌面级机械臂安装接口，安装边界紧凑，整体外轮廓尺寸适配小型作业空间的安装需求，不会占用过多的工位空间。

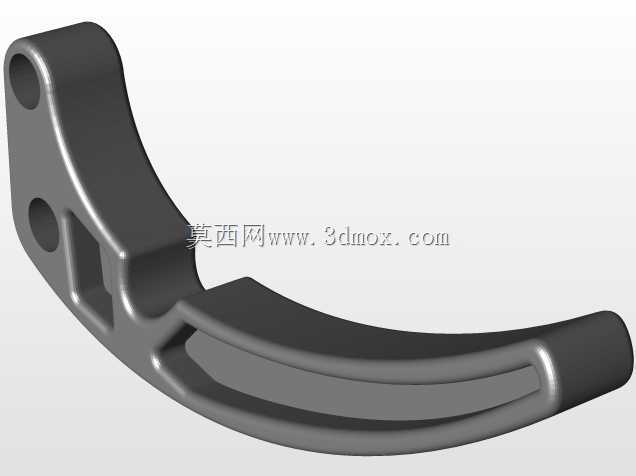

夹持手指采用弧形仿生轮廓设计，接触部位做了圆角过渡处理，可适配不同外形的小尺寸物件，无论是规则的方块、圆柱类零件，还是外形不规则的小型异形物件，都能通过柔性传动的自适应特性形成稳定的包覆夹持，不会出现传统刚性夹爪的点接触打滑问题。整体结构没有复杂的精密配合部件，日常维护仅需检查传动线的磨损情况与橡皮筋的疲劳状态，更换成本极低，非常适合教学场景下的学生拆装实践，也可作为小型自动化项目的末端执行器快速搭建作业系统。
